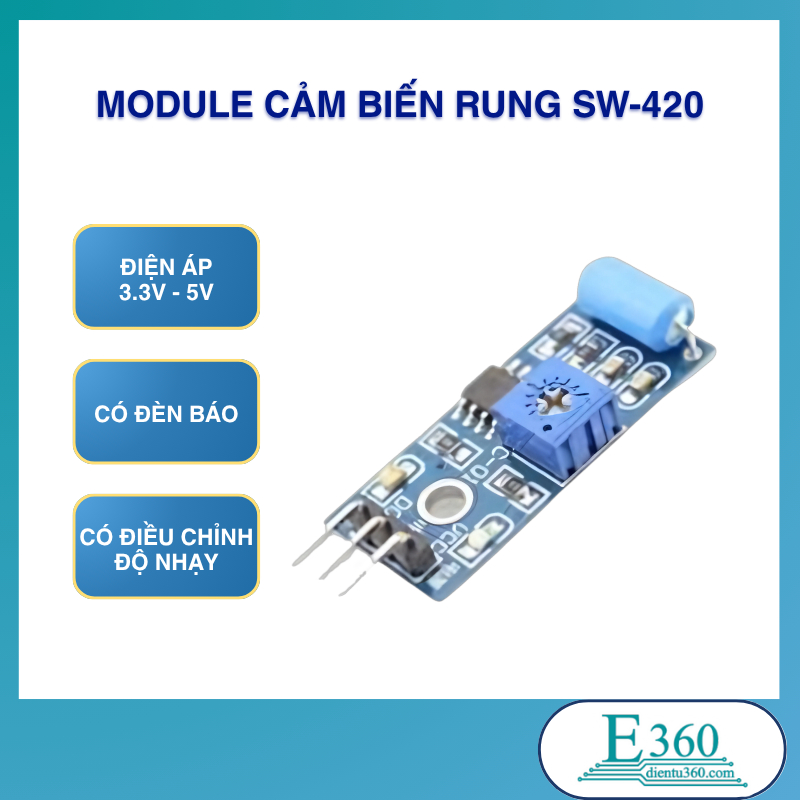

Module Cảm Biến Rung SW-420

MÔ TẢ SẢN PHẨM Bộ cảm biến rung này sử dụng để đo độ rung. Nó có thể kích hoạt từ mọi góc độ và thường được sử dụng cho việc đo cảm ứng chạm, rung, sốc. Có một chiết áp nhỏ trên board để điều chỉnh ngưỡng độ nhạy rung động . Đầu ra Output sẽ ở mức cao khi không được kích hoạt và ở mức thấp khi được kích hoạt. ỨNG DỤNG - Báo động tự động - Phát hiện chuyển động - Các ứng dụng phát hiện rung động THÔNG SỐ KỸ THUẬT – Đầu ra số : D0 – Led xanh báo phát hiện rung động, tín hiệu đầu ra DO ở mức thấp. – Cổng ra D0 có thể điều khiển một Rơ le 5V, hoặc được đưa trực tiếp và chân ngắt của MCU – Dùng LM393 để so sánh điện áp – Điện áp làm việc: 3.3 – 5VDC. Có đèn led đỏ báo nguồn – Có thể điều chỉnh độ nhạy của module cảm biến. – Kích thước: 3.2cm X 1.4cm. NGUYÊN LÝ HOẠT ĐỘNG Theo sơ đồ mạch nguyên lý dưới: Khi module cảm biến rung được kích hoạt, khi đó sẽ có sự thay đổi điện áp tại đầu vào của Ic LM393. Ic này nhận biết có sự thay đổi nó sẽ đưa ra một tín hiệu thấp để báo hiệu có sự rung động. Chi tiết các bạn có thể tham khảo datasheet Ic LM393. #E360 #cambienrung #LM393
