Module Cảm biến MQ-2 MQ2 khí G-as (LPG/CO/CH4)

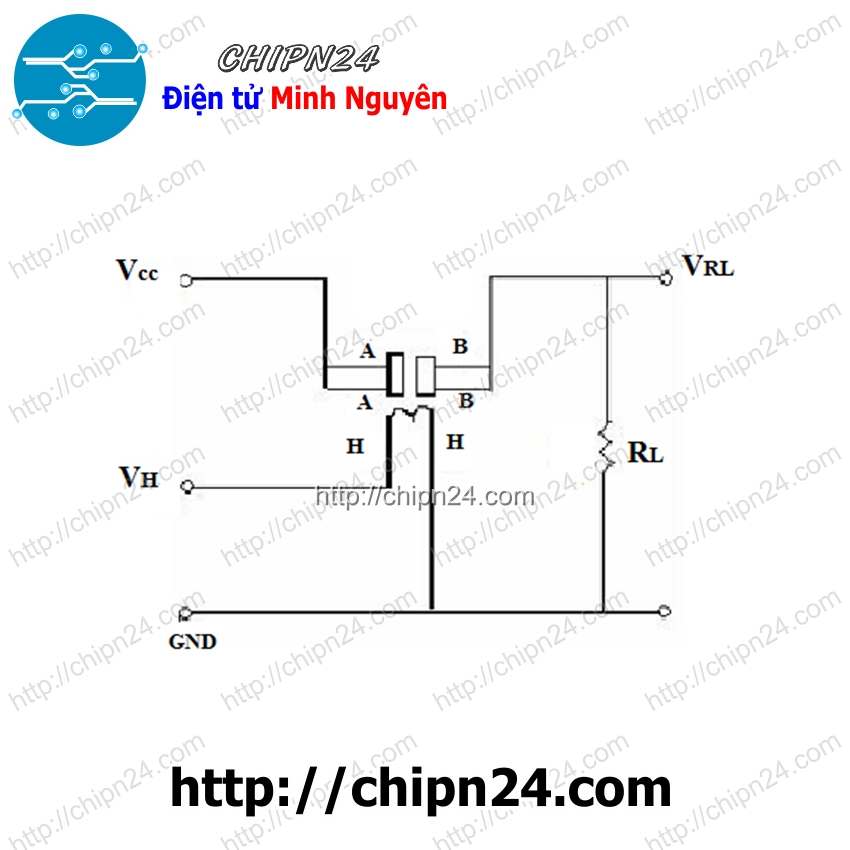

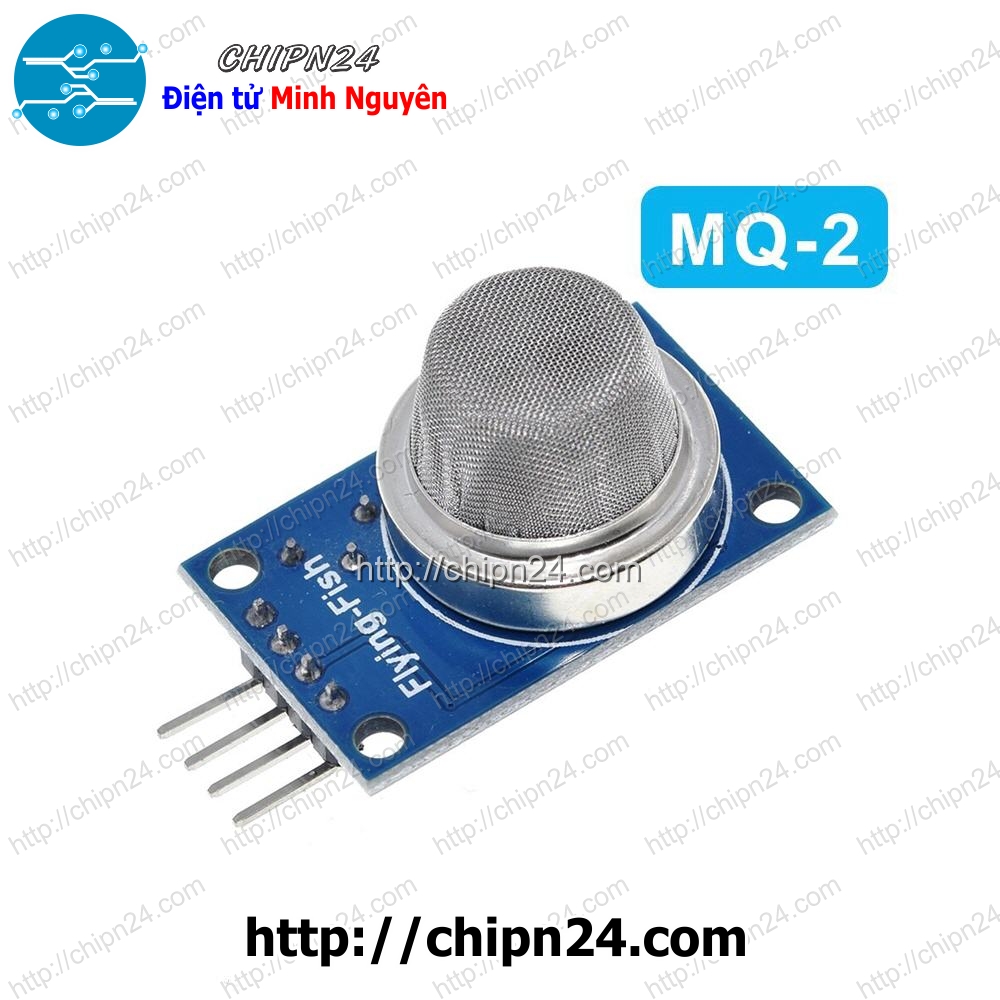

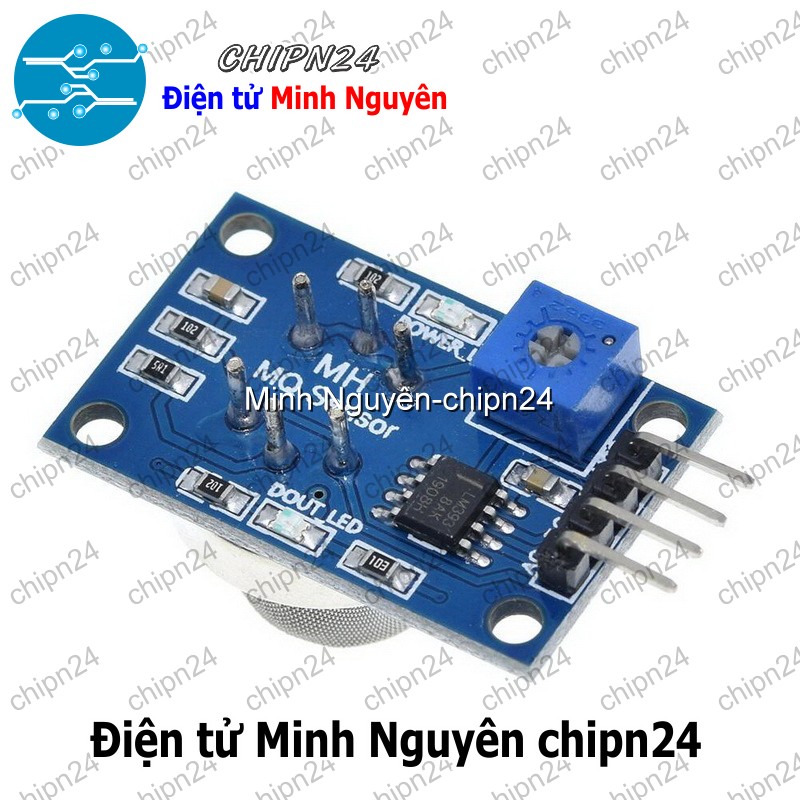

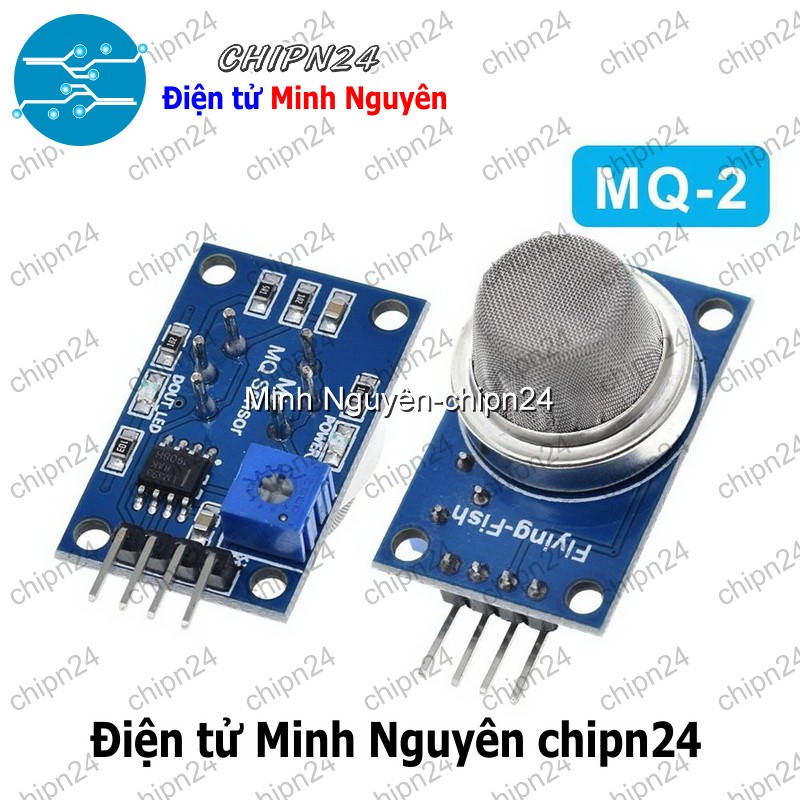

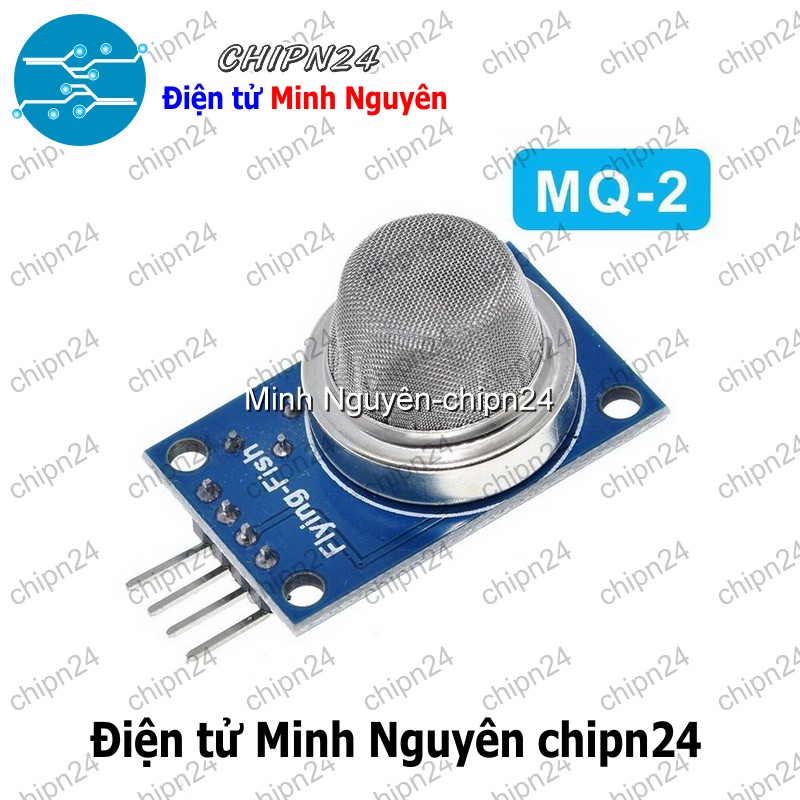

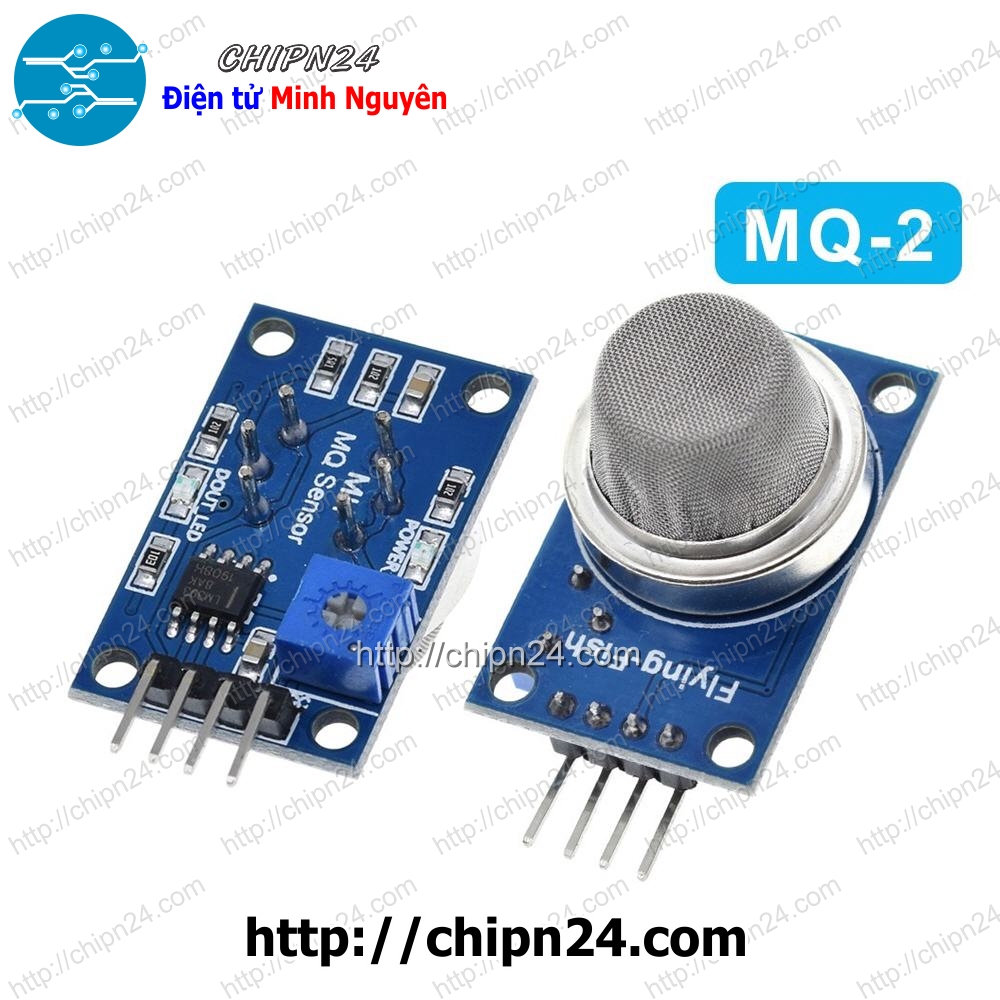

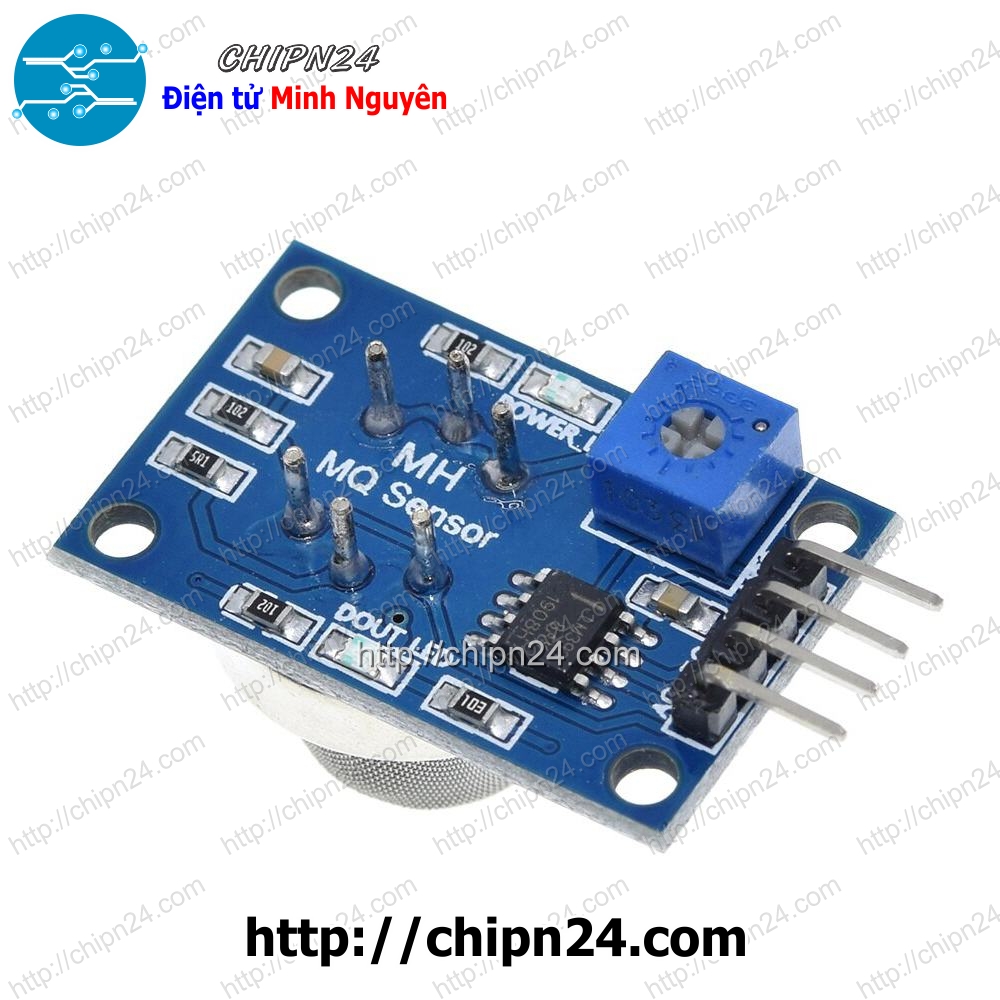

Module Cảm biến khí Gas (LPG/CO/CH4) MQ-2 MQ21.Mô tả:+ Cấu tạo từ chất bán dẫn SnO2+ Ứng Dụng :Chúng được sử dụng trong thiết bị phát hiện rò rỉ khí trong gia đìnhvà công nghiệp, phù hợp cho việc phát hiện các loại khí như :- LPG: là hỗn hợp hydrocarbon nhẹ, ở thể khí . LPG trong dân dụng và công nghiệp chủ yếu có thành phần gồm Propane (C3H8) và Butane (C4H10).- Iso Butan ( C4H10 )- Propan : C3H8- Mêtan: CH4- Rư-ợ-u: ROH- Hydrogen- Khói2.Hình ảnh cảm biến MQ2 :Dùng để cảnh báo sự rò rỉ khí trong công nghiệp cũng như trong dân dụngModule cảm biến MQ2Kết nôi chân cảm biến MQ2Sơ đồ nối chân3.Sơ đồ mạch ghép nối :Mạch cảm biến khí gas sử dụng MQ2 và NE555Module MQ2 with NE555+ Tín hiệu Dout được lấy ra từ Module MQ2+ Dựa vào việc điều chỉnh biến trở để thay đổi điện áp tham chiếu củaLM358 chúng ta có thể điều chỉnh độ nhạy của MQ2 .Mình thường để ở khoảng 1.5V – 2 V .4.Datasheet : DOWNLOAD5.Video Test : LinkCảm biến khí Gas (LPG/CO/CH4) MQ-2MQ-2 sử dụng phần tử SnO2 có độ dẫn điện thấp hơn trong không khí sạch, khi khí dễ cháy tồn tại, cảm biến có độ dẫn điện cao hơn, nồng độ chất dễ cháy càng cao thì độ dẫn điện của SnO2 sẽ càng cao và được tương ứng chuyển đổi thành mức tín hiệu điện. MQ-2 là cảm biến khí có độ nhạy cao với LPG, Propane và Hydrogen, mê-tan (CH4) và hơi dễ bắt lửa khác, với chi phí thấp và phù hợp cho các ứng dụng khác nhau.Cảm biến xuất ra cả hai dạng tín hiệu là Analog và Digital, tín hiệu Digital có thể điều chỉnh mức báo bằng biến trở.Nguồn sử dụng: 5VDCTải về:Product DatasheetMQ-2 Datasheet- See more at: http://hshop.vn/mq2-gas-sensor?search=mq-2#sthash.jQfNsAes.dpuf
