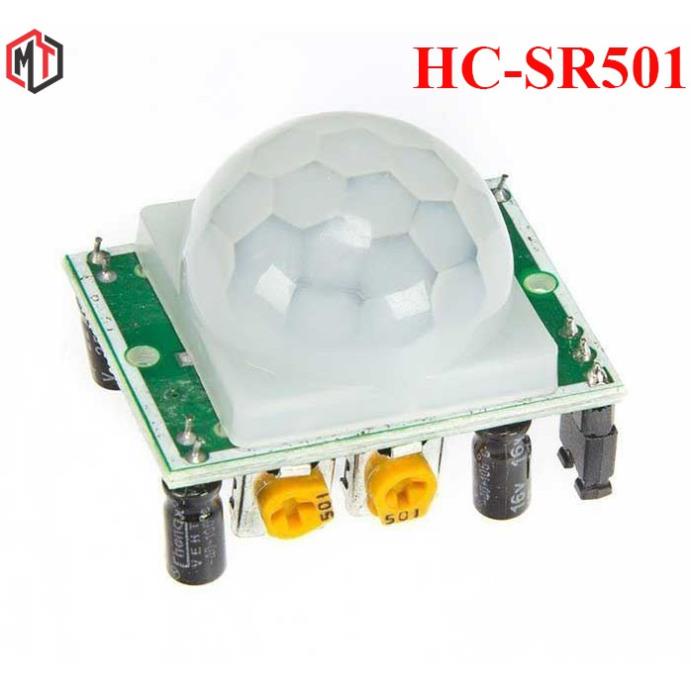

Module Cảm Biến Chuyển Động PIR HC-SR501 (Cảm Biến Thân Nhiệt)

Module Cảm Biến Chuyển Động PIR HC-SR501 (Cảm Biến Thân Nhiệt)

-___________________________________________________

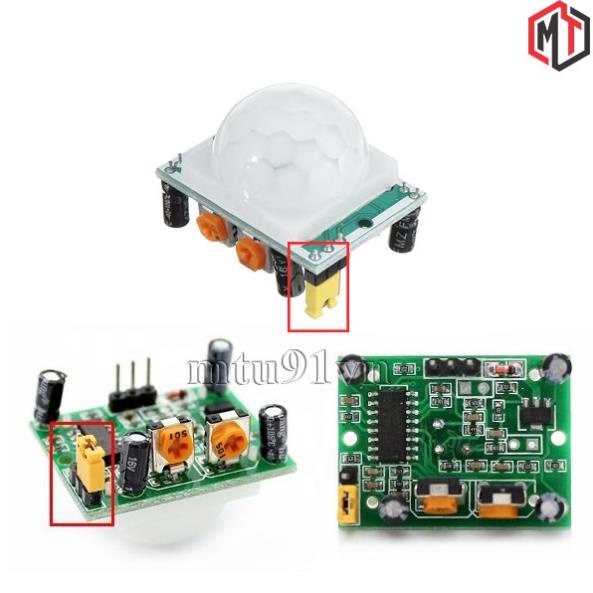

Update 22/8: do tình trạng nhập hàng khó khăn, sản phẩm được nhập từ nhiều NCC nên có 2 màu bo mạch là xanh lá và xanh dương, Shop sẽ phát ngẫu nhiên, xin cám ơn quý khách đã ủng hộ.
-___________________________________________________

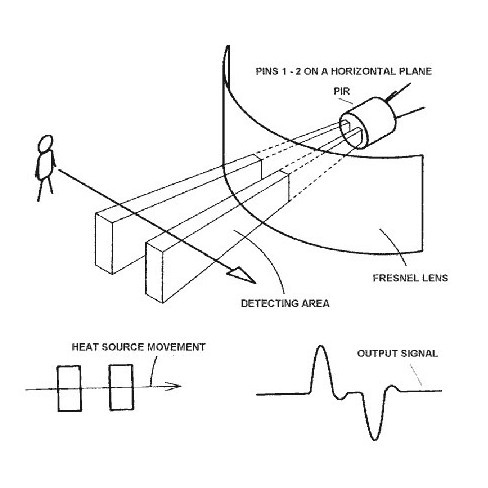

Cảm biến thân nhiệt chuyển động PIR (Passive infrared sensor) HC-SR501 được sử dụng để phát hiện chuyển động của các vật thể phát ra bức xạ hồng ngoại (con người, con vật, các vật phát nhiệt,…), cảm biến có thể chỉnh được độ nhạy để giới hạn khoảng cách bắt xa gần cũng như cường độ bức xạ của vật thể mong muốn, ngoài ra cảm biến còn có thể điều chỉnh thời gian kích trễ (giữ tín hiệu bao lâu sau khi kích hoạt) qua biến trở tích hợp sẵn.

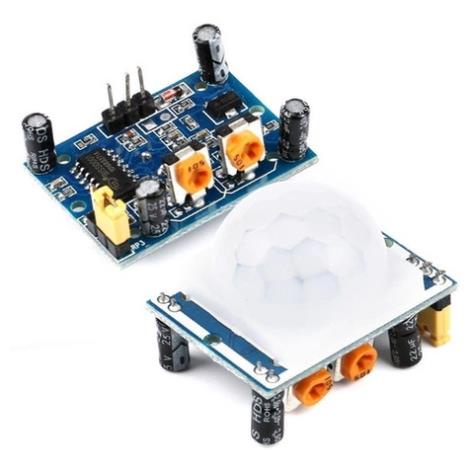

Cảm biến chuyển động PIR HC-SR501 có cảm biến, thấu kính và board mạch chất lượng tốt cho độ nhạy và độ bền cao.
THÔNG SỐ CẢM BIẾN THÂN NHIỆT CHUYỂN ĐỘNG PIR
- Phạm vi phát hiện: góc 360 độ hình nón, độ xa tối đa 6m.
- Nhiệt độ hoạt động: 32-122 ° F ( 050 ° C)
- áp hoạt động: DC 3.8V – 5V
- Mức tiêu thụ dòng: ≤ 50 uA
- Thời gian báo: 30 giây có thể tùy chỉnh bằng biến trở.
- Độ nhạy có thể điều chỉnh bằng biến trở.
- Kích thước PCB: 32x24mm

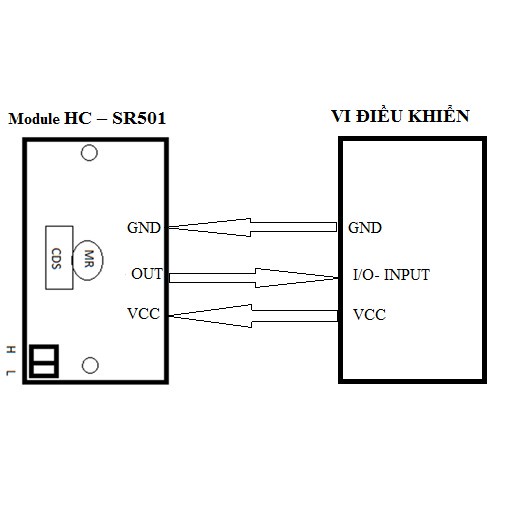

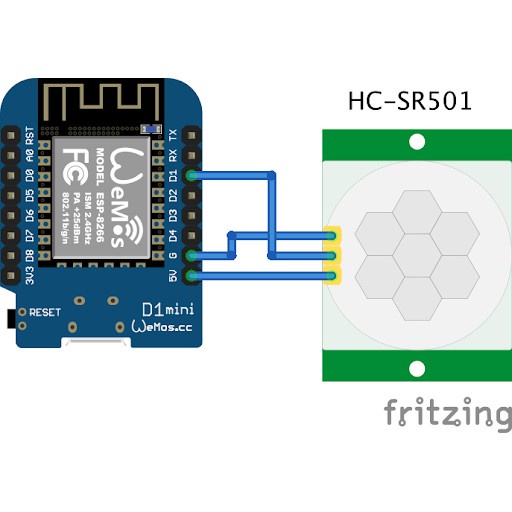

Sơ đồ kết nối:

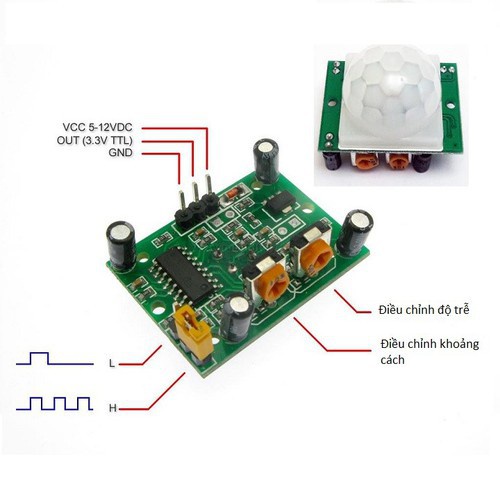

- Chân VCC : nguồn hoạt động của cảm biến cấpvào từ 4.5V đến 12V.

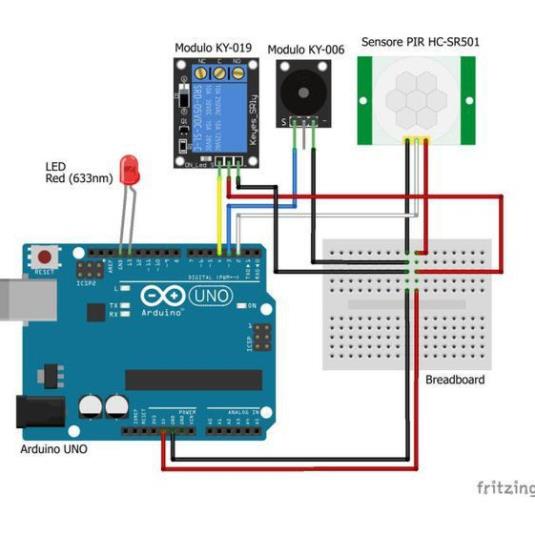

- Chân OUT : Output kết nối với chân I/O của vi điều khiển hoặc relay. Khi cho tín hiệu:
+ 3,3V có vật thể chuyển động qua.
+ 0V không có vật thể qua.
- Chân GND : chân đất nối GND.

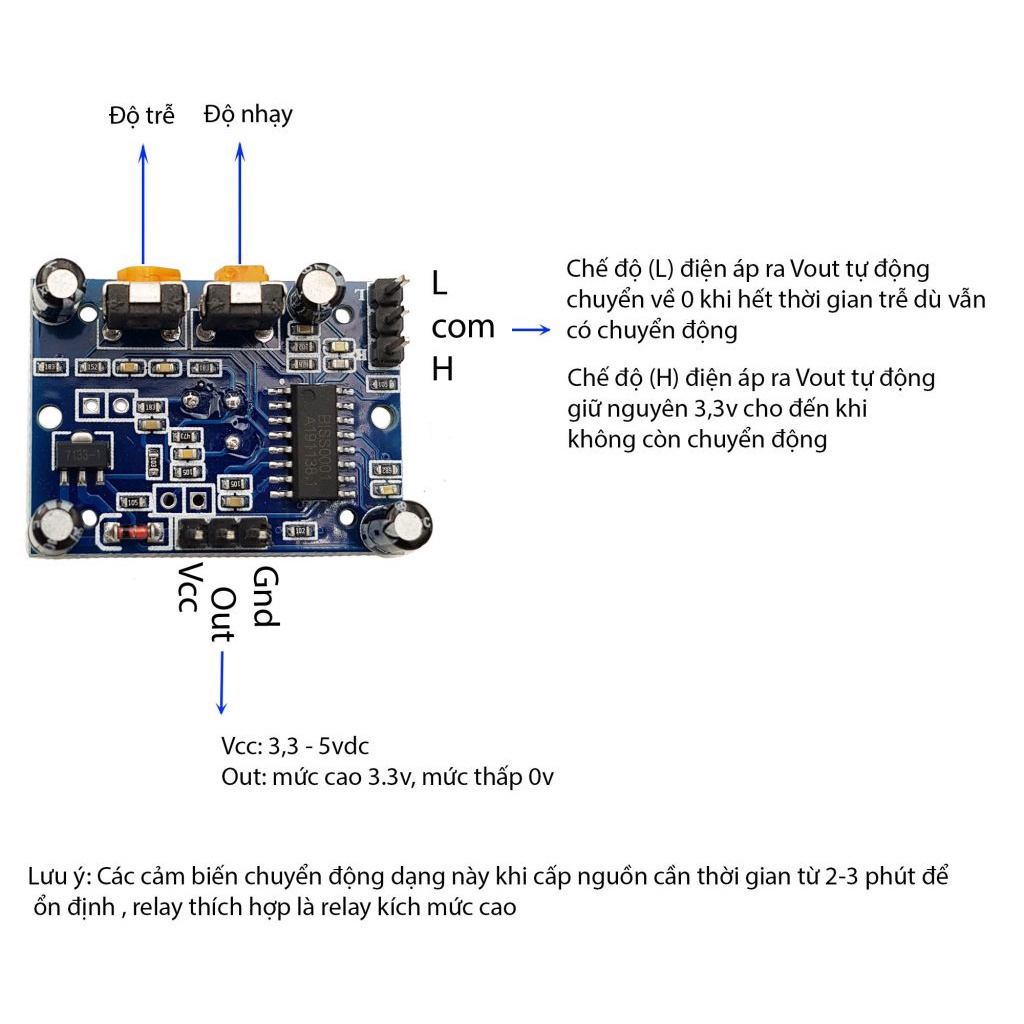

- Chế độ H: áp ra V_out tự động giữ nguyên 3.3V cho đến khi không còn chuyển động.
- Chế độ L: áp ra V_out tự động chuyển về 0 khi hết thời gian trễ.

Lưu ý sử dụng:
- Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra áp cao từ 1-3 lần sau đó vào chế độ chờ.
- áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm trans.
- Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.

#sensor #PIR #HC-SR501 #SR501
