Module HX711 – Bộ Khuếch Đại Tín Hiệu Loadcell 24-bit Cho Cân Điện Tử

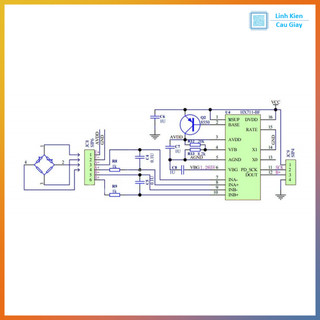

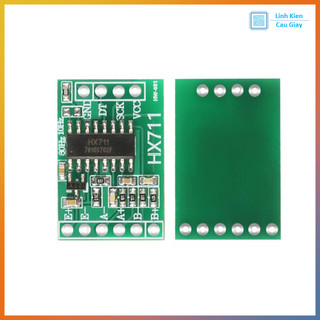

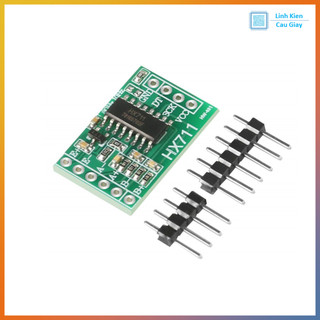

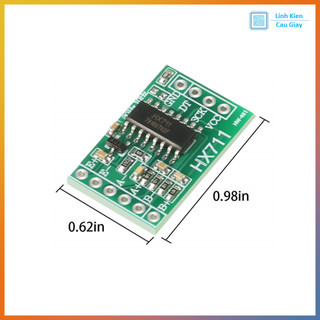

Module HX711 – Bộ Khuếch Đại Tín Hiệu Loadcell 24-bit Cho Cân Điện Tử Mô tả sản phẩm Module HX711 là mạch tích hợp bộ khuếch đại tín hiệu và chuyển đổi ADC 24-bit chuyên dụng dùng để đọc tín hiệu từ cảm biến lực (loadcell) trong các ứng dụng cân điện tử. Với khả năng khuếch đại tín hiệu mV từ cảm biến, HX711 giúp vi điều khiển như Arduino, ESP32, STM32 dễ dàng thu thập dữ liệu trọng lượng chính xác cao. Mạch có thiết kế nhỏ gọn, dễ kết nối, được sử dụng rộng rãi trong các dự án DIY cân điện tử, IoT, máy bán hàng, hệ thống đo tải trọng. Ứng dụng Cân điện tử mini (thực phẩm, bưu kiện, vật nuôi) Dự án IoT đo trọng lượng không dây Hệ thống đo lực kéo/nén, robot cảm biến tải Máy bán hàng tự động, cảm biến lực trong công nghiệp Học tập, nghiên cứu cảm biến Loadcell và ADC Sơ đồ chân 🔹 Phía kết nối với vi điều khiển (MCU): Chân Mô tả VCC Cấp nguồn 2.6V – 5.5V GND Mass DT Tín hiệu dữ liệu (Data) – nối với chân digital SCK Tín hiệu clock – nối với chân digital khác Phía kết nối với Loadcell 4 dây: Chân Mô tả E+ Excitation + (thường nối dây đỏ) E- Excitation – (thường nối dây đen) A+ Tín hiệu dương (thường dây xanh) A- Tín hiệu âm (thường dây trắng) Một số module HX711 có 2 kênh A & B, tuy nhiên kênh A có độ chính xác cao hơn và hỗ trợ vi bước khuếch đại (128x hoặc 64x). Thông số kĩ thuật Thông số Giá trị IC chính HX711 Độ phân giải ADC 24 bit Nguồn hoạt động 2.6V – 5.5V DC Khuếch đại 32x, 64x, 128x (mặc định: 128x) Tốc độ đọc mẫu 10Hz hoặc 80Hz (có thể cấu hình) Số kênh đầu vào 2 kênh (A & B) – chỉ 1 kênh khuếch đại Kích thước mạch ~20mm x 15mm x 3mm Đầu ra Serial digital (giao tiếp trực tiếp MCU) Hướng dẫn sử dụng 🧭 Hướng Dẫn Sử Dụng Với Arduino Thư viện Arduino: HX711.h HX711 Arduino VCC 5V GND GND DT D3 SCK D2 Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #HX711 #ModuleHX711 #LoadcellHX711 #AD24bitHX711 #CanDienTuArduino #HX711Arduino #CamBienLucHX711 #ADCChoLoadcell #HX711ESP32 #HX711ESP8266 #HX711ModuleVietnam .
