Driver điều khiển động cơ bước A4988

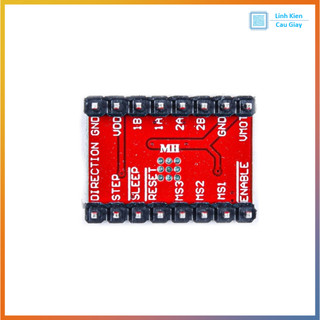

Module A4988 – Driver điều khiển động cơ bước Stepper Motor Mô tả sản phẩm A4988 là IC driver chuyên dụng cho động cơ bước lưỡng cực 2 pha, điều khiển qua tín hiệu STEP (xung bước) và DIR (chiều quay). Có thể cấu hình độ vi bước (microstepping) qua 3 chân MS1–MS3, cho phép điều khiển động cơ mượt hơn. Tích hợp bảo vệ quá nhiệt, ngắn mạch, quá dòng. Ứng dụng Máy in 3D (Prusa, Creality, Ender). Máy CNC mini, máy khắc laser. Robot, cánh tay robot. Điều khiển động cơ bước trong dự án Arduino, ESP32, STM32. Sơ đồ chân VDD, GND: cấp nguồn logic (3V – 5.5V). VMOT, GND: nguồn động cơ (8V – 35V). 1A, 1B, 2A, 2B: kết nối cuộn dây động cơ bước. STEP: tín hiệu xung bước. DIR: tín hiệu chiều quay. MS1–MS3: chọn vi bước. ENABLE, RESET, SLEEP: điều khiển logic. Thông số kĩ thuật IC chính: A4988. Điện áp logic (VDD): 3V – 5.5V. Điện áp motor (VMOT): 8V – 35V DC. Dòng tải: tối đa 2A (cần tản nhiệt). Vi bước: Full, 1/2, 1/4, 1/8, 1/16. Bảo vệ: quá nhiệt, quá dòng, ngắn mạch. Kích thước: ~ 20mm x 15mm x 8mm. Hướng dẫn sử dụng Kết nối nguồn logic và nguồn motor đúng sơ đồ. Cấp tín hiệu STEP và DIR từ vi điều khiển. Chọn chế độ vi bước bằng cách thiết lập MS1–MS3. Điều chỉnh biến trở Vref để giới hạn dòng motor. Khi motor tải lớn, cần gắn thêm heatsink/tản nhiệt. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #A4988 #StepperDriver #MotorDriver #Arduino #ESP32 #STM32 #CNC #3DPrinter #DIYArduino #RobotDIY .
