Module 2 Relay Rắn SSR (5VDC)

Module 2 relay rắn ssr (Solid State Relay) hay còn gọi là Relay Rắn là loại relay sử dụng cấu trúc bán dẫn thay vì cấu trúc cơ học nên có độ bền và tuổi thọ cao.

Module 2 Relay Rắn SSR sử dụng nguồn DC 5V để kích Relay hoạt động đóng ngắt điện thế AC với công suất tối đa 250V 2A.

Module này chỉ dùng để đóng ngắt nguồn AC, không sử dụng được để đóng ngắt nguồn DC, trong Relay SSR có tích hợp sẵn opto cách ly (photo triac) nên sử dụng rất an toàn. Module 2 Relay Rắn SSR được thiết kế nhỏ gọn, ra chân đầy đủ, có led hiển thị trạng thái đóng ngắt, phù hợp cho các ứng dụng đóng ngắt nguồn AC cần tần suất đóng ngắt nhiều và tuổi thọ cao.

THÔNG SỐ KĨ THUẬT

- SSR: OMRON G3MB-202P

- Số Relay: 2

- Điện áp kích: 5VDC.

- Dòng tiêu thụ: 20mA/1 Relay SSR

- Điện áp đóng ngắt tối đa: 75 to 240VAC (50/60Hz).

- Dòng điện đóng ngắt: 0.1 - 2A.

- Có cách ly: Photo Triac

- Kích thước: 55 * 33 * 25 (L * W * H)

- Trọng lượng: 21.5 g.

Trạng thái kích hoạt động ngõ vào:

Relay kích mức thấp (LOW TRIGER)

0 – 0.5VDC: Mức thấp (SSR bật)

0.5 – 2.5VDC: (trạng thái bất định)

2.5 – 5VDC: Mức cao (SSR ngắt)

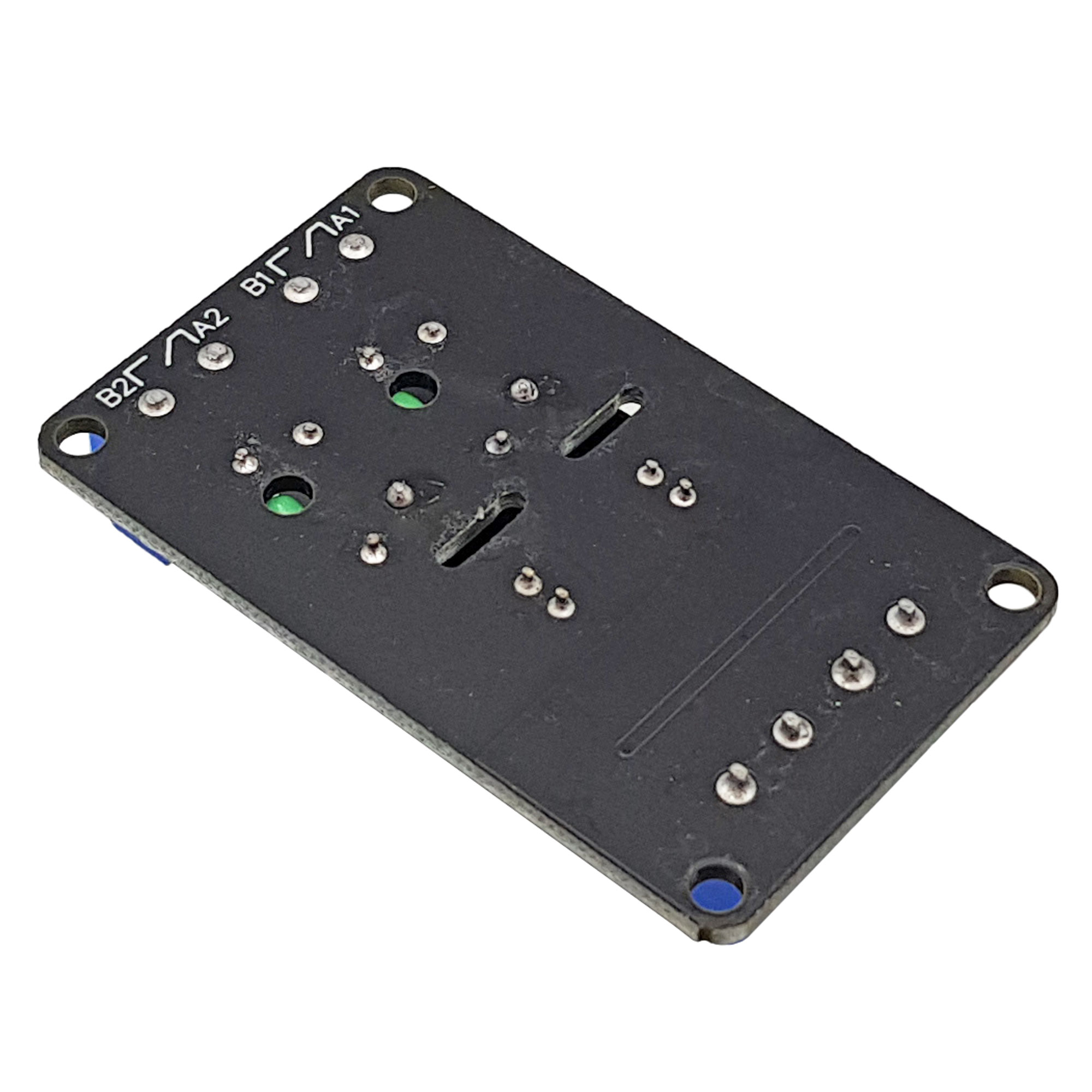

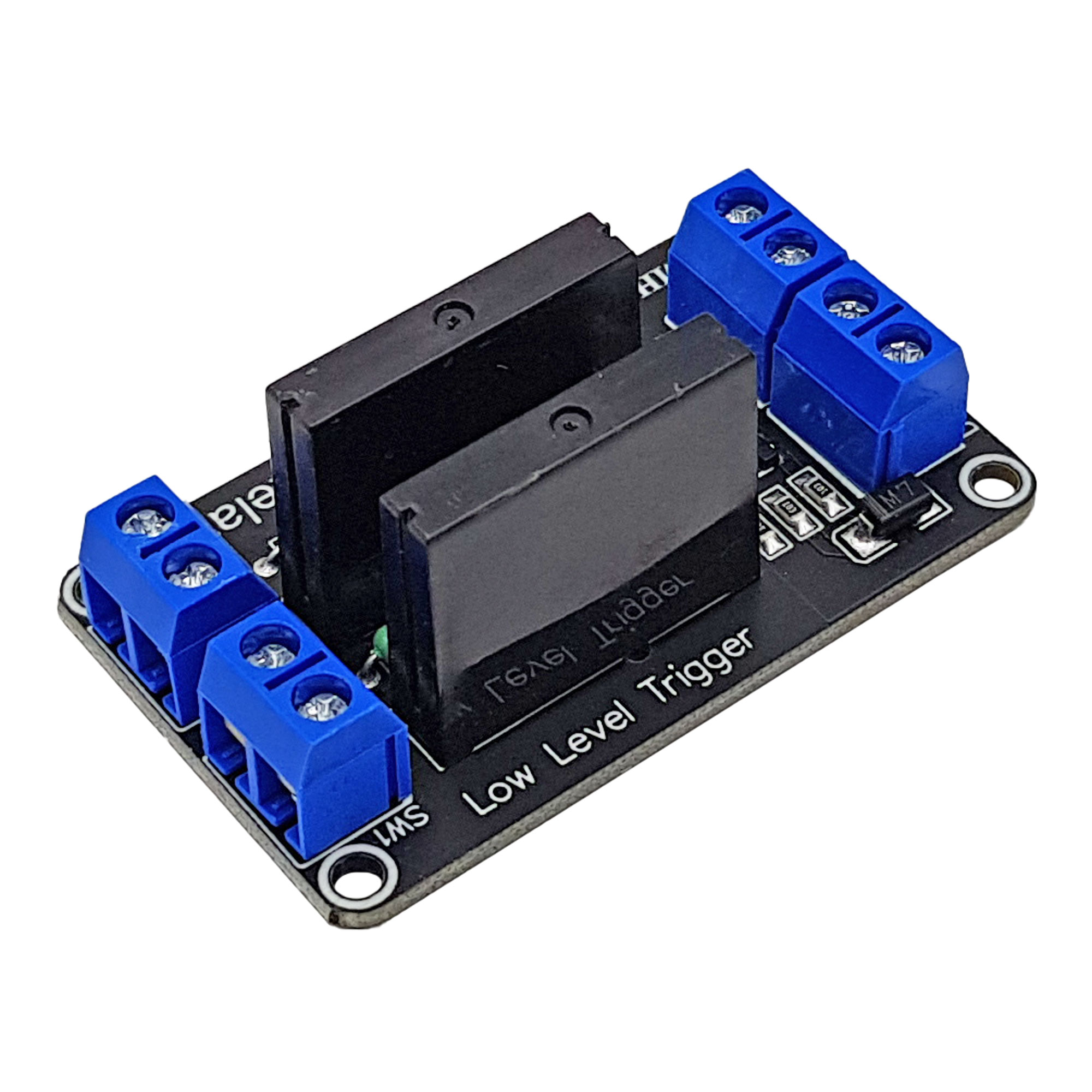

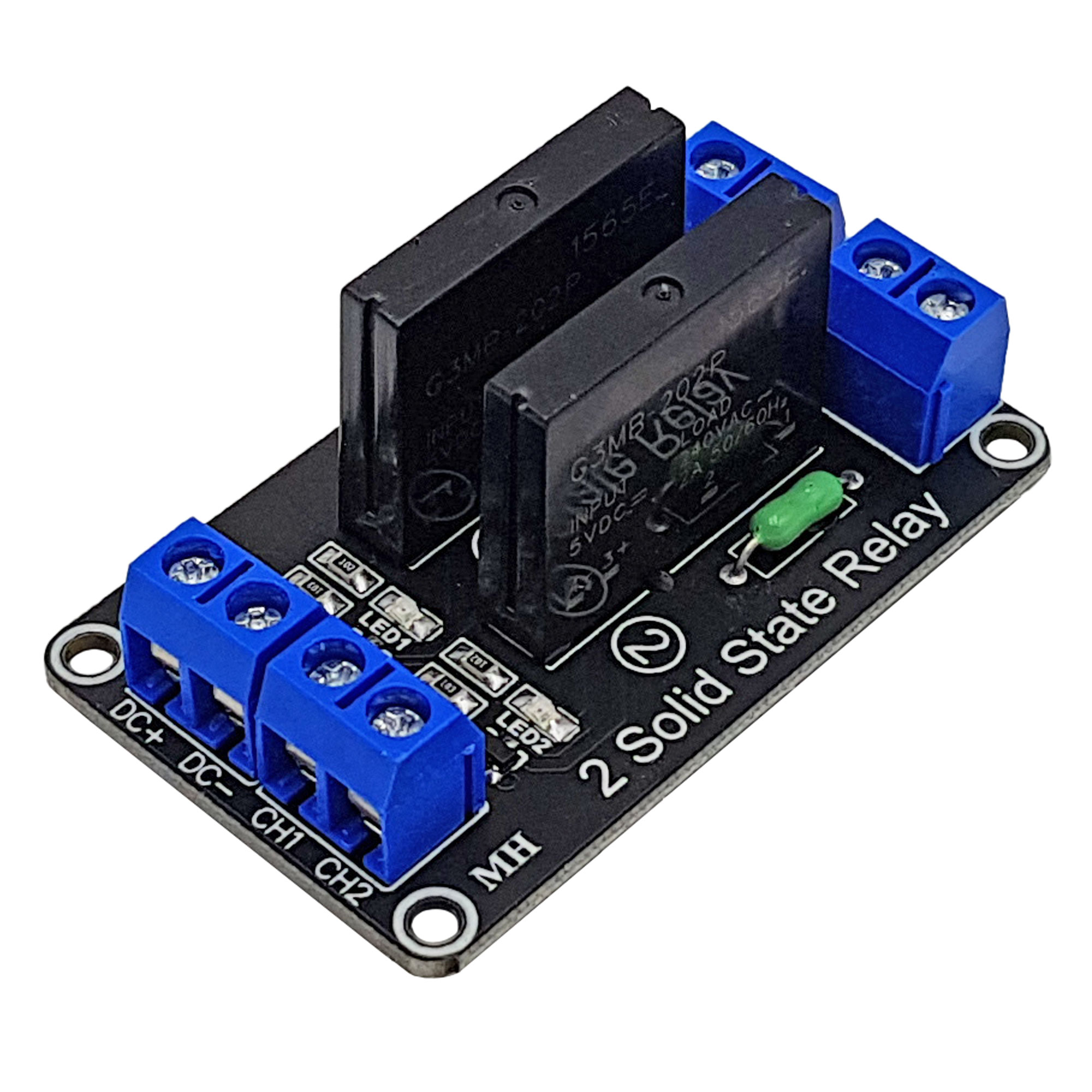

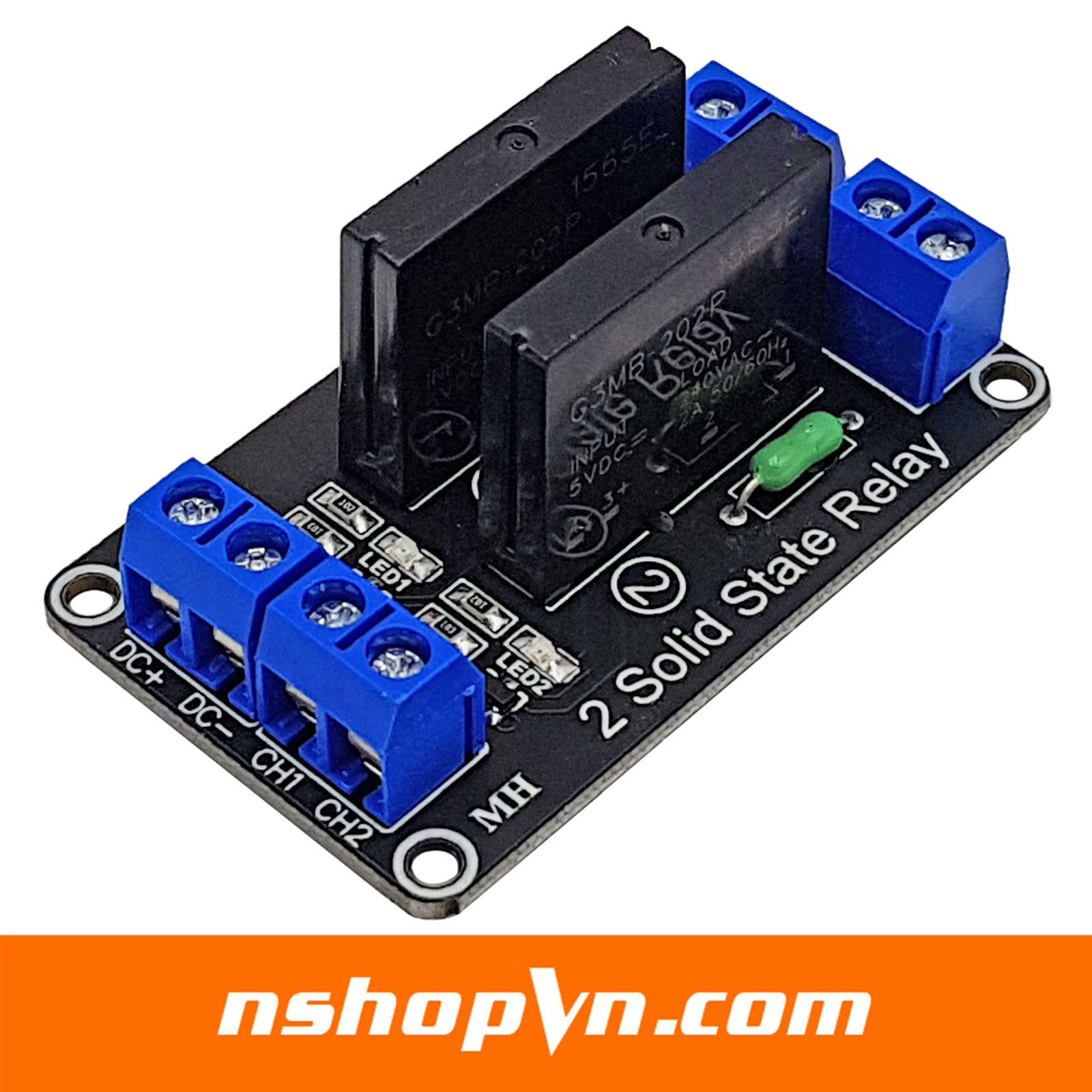

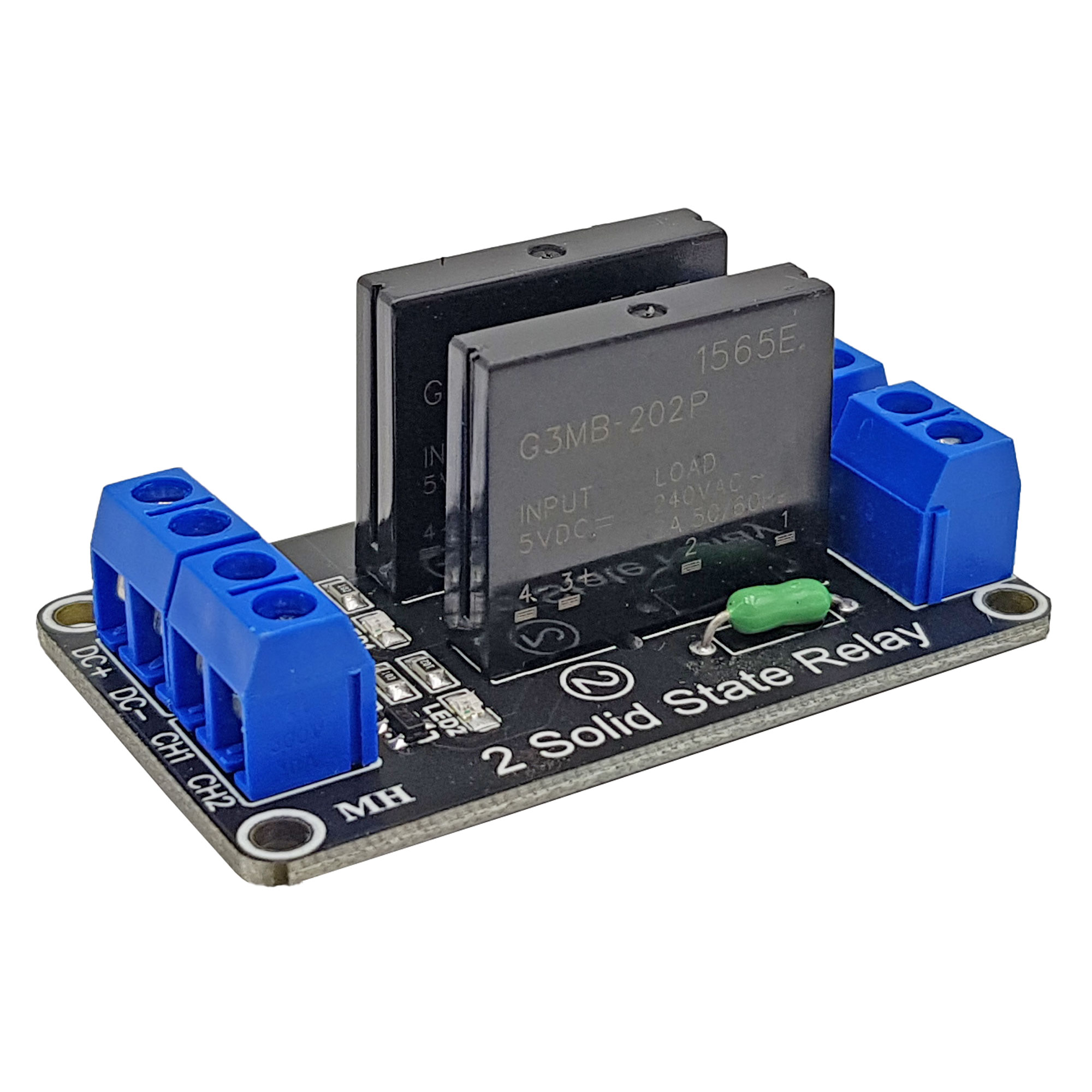

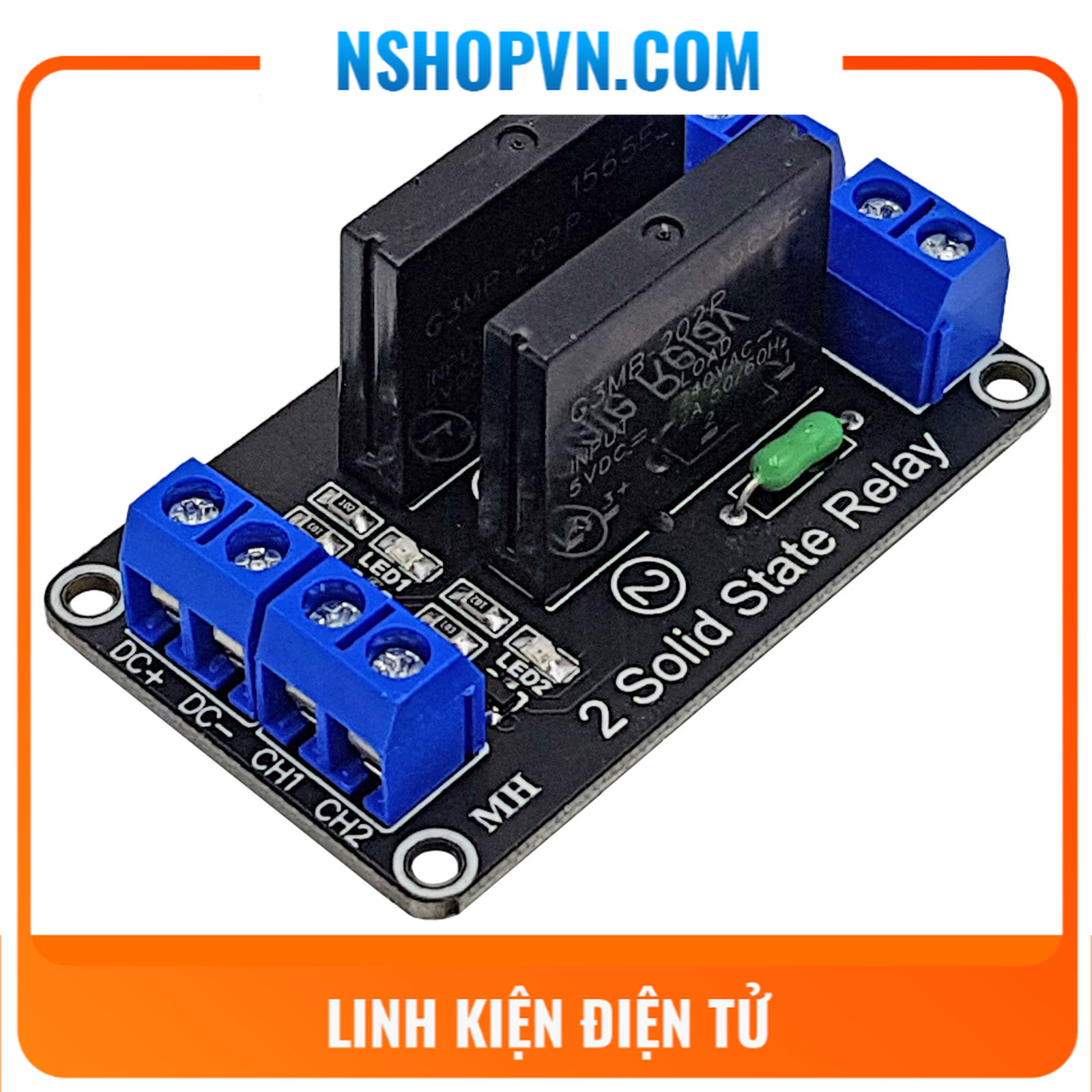

HÌNH ẢNH SẢN PHẨM
