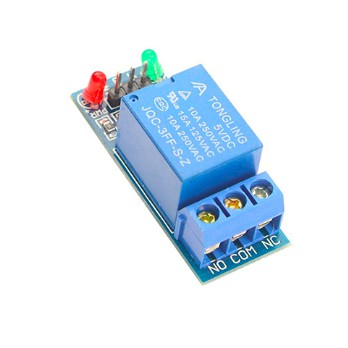

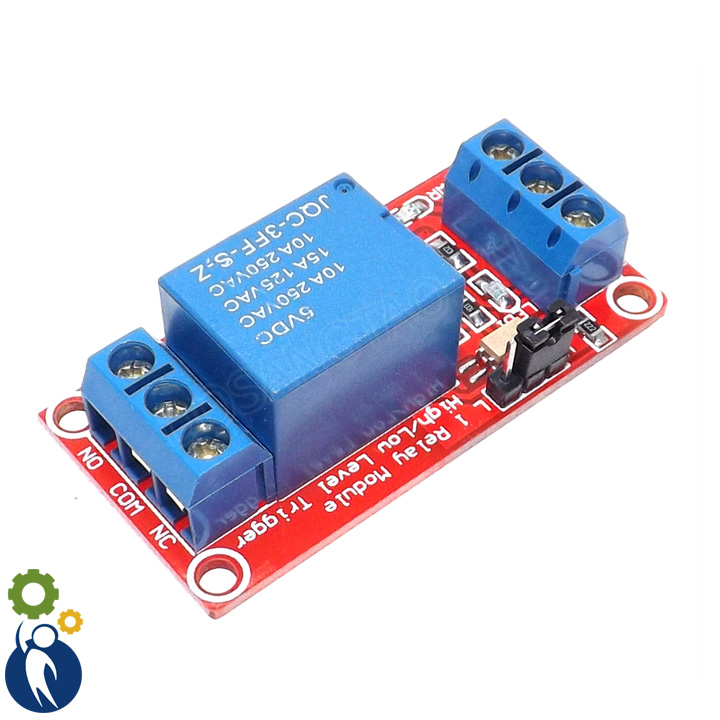

Module 1 kênh 1 Relay 5V ( mức thấp)

Module 1 Relay gồm 1 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module 1 relay kích mức thấp được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Cósẵn header rất tiện dụng khi kết nối với vi điều khiển. Mô-đun này tuân thủ các tiêu chuẩn an toàn quốc tế, khu vực đầu vào và khu vực tải có các khe cách ly THÔNG SỐ KỸ THUẬT Mức logic : 0V (GND) Điều khiển đóng ngắt điện DC hoặc AC, bạn có thể điều khiển tải AC 220 V 10A Có tiếp điểm thường mở và thường đóng: ​NO : thường mở (khi kích tiếp điểm đóng lại) COM : chung NC : Thường đóng (khi kích tiếp điểm mở ra) Đầu vào: – Điện áp nuôi : 5VDC – Tín hiệu vào điều khiển: 0V + Tín hiệu là 0: thì Relay đóng + Tín hiệu là 1 : thì Relay mở Đầu ra: + Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra) + NC : Thường đóng + NO: Thường mở + COM: Chân chung Ký hiệu nguồn: + VCC, GND là nguồn nuôi Relay + in là chân tín hiệu điều khiển Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC. Thông số kỹ thuật: Sử dụng điện áp nuôi DC 5V. Relay mỗi Relay tiêu thụ dòng khoảng 80mA. Điện thế đóng ngắt tối đa: AC250V~ 10A hoặc DC30V ~ 10A. Có đèn báo đóng ngắt trên mỗi Relay. Có thể chọn mức tín hiệu kích 0 hoặc 1 qua jumper. Kích thước: 1.97 in x 1.02 in x 0.75 in (5.0 cm x 2.6 cm x 1.9 cm) Weight: 0.60 oz (17 g)
