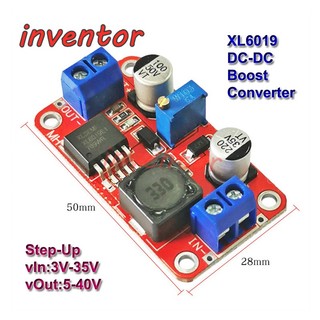

Mô Đun Tăng Áp BOOST DC-DC XL6019 4A ( Giá Sỉ - Lẻ )

XL6009/XL6019là mô-đun tăng cường hiệu suất cao ( BOOST ) với dòng chuyển mạch 4A . Mô-đun này sử dụng công nghệ chuyển mạch tần số cao thế hệ thứ hai XL6009E1/XL6019E1 làm chip lõi và hiệu suất của nó vượt xa so với công nghệ thế hệ đầu tiên LM2577 . Mô-đun tăng cường XL6009/XL6019 có chi phí thấp hơn và hiệu suất tốt hơn, mô-đun LM2577 sẽ sớm bị loại bỏ. ●Điện áp đầu vào cực rộng 3V~32V , dải điện áp làm việc tối ưu là 5~32V ; ●Điện áp đầu ra cực rộng 5V~35V ; ●Tích hợp ống chuyển đổi MOSFET 4A , giúp hiệu suất lên tới 94% ; ( dòng LM2577 chỉ có 3A ) ●Tần số chuyển mạch là 400KHz và có thể sử dụng tụ lọc có công suất nhỏ để đạt được kết quả rất tốt, độ gợn sóng nhỏ hơn và âm lượng nhỏ hơn. ( Tần số LM2577 chỉ 50KHz ) Các thông số kỹ thuật: Thông số kỹ thuật mô hình Mô-đun tăng cường XL6009 /XL6019 Bản chất mô-đun Tăng cường không bị cô lập ( BOOST ) Phương pháp chỉnh lưu Chỉnh lưu không đồng bộ phạm vi đầu vào 3V~32V Phạm vi đầu ra 5V~35V Đầu vào hiện tại 4A (lớn), 18mA không tải ( Đầu vào 5V , đầu ra 8V , không tải dưới 18mA . Điện áp càng cao thì dòng không tải càng lớn.) hiệu suất chuyển đổi <94% (chênh lệch áp suất càng lớn thì hiệu quả càng thấp) Mức độ bật tắt 400KHz gợn sóng đầu ra 50mV (điện áp càng cao, dòng điện càng lớn, gợn sóng càng lớn) xin chào Elena ± 0,5% Điều chỉnh điện áp ± 0,5% Nhiệt độ hoạt động -40oC ~ + 85oC Kích thước 43mm * 21mm * 14mm (L * W * H) IN+ đầu vào dương IN- đầu vào âm! OUT+ đầu ra dương OUT- đầu ra âm Tham khảo mẫu so sánh thử nghiệm: Đầu vào 5V, đầu ra 12V 0,8A 9,6W Đầu vào 7.4V, đầu ra 12V 1.18W Đầu vào 12V Đầu ra 15V 2A 30W Đầu vào 12V, đầu ra 16V 2A 32W Đầu vào 12V, đầu ra 18V 1.6A 28.8W Đầu vào 12V, đầu ra 19V 1.28,5W Đầu vào 12V Đầu ra 24V 1 A 24W Đầu vào 3V Đầu ra 12V 0,4A 4,8W Hiệu suất Vin*Iin* = Vout*Iout Vin: Điện áp đầu vào Iin: Dòng điện đầu vào Vout: Điện áp đầu ra Iout: Dòng điện đầu ra Ví dụ: Đầu vào 5V, 1A Đầu ra 10V, hiệu suất 0,4 90% 5 * 1 * 90% = 10 * 0,4 ----------------------- ----------------------- ***Lưu ý khách hàng mua hàng tại shop: Quý khách vui lòng quay video mở kiện hàng. ----------------------- Mã sản phẩm:LKTG_ #linhkien #linhkiendientu #module #modun #XL6019 #tangap #tangap4a
