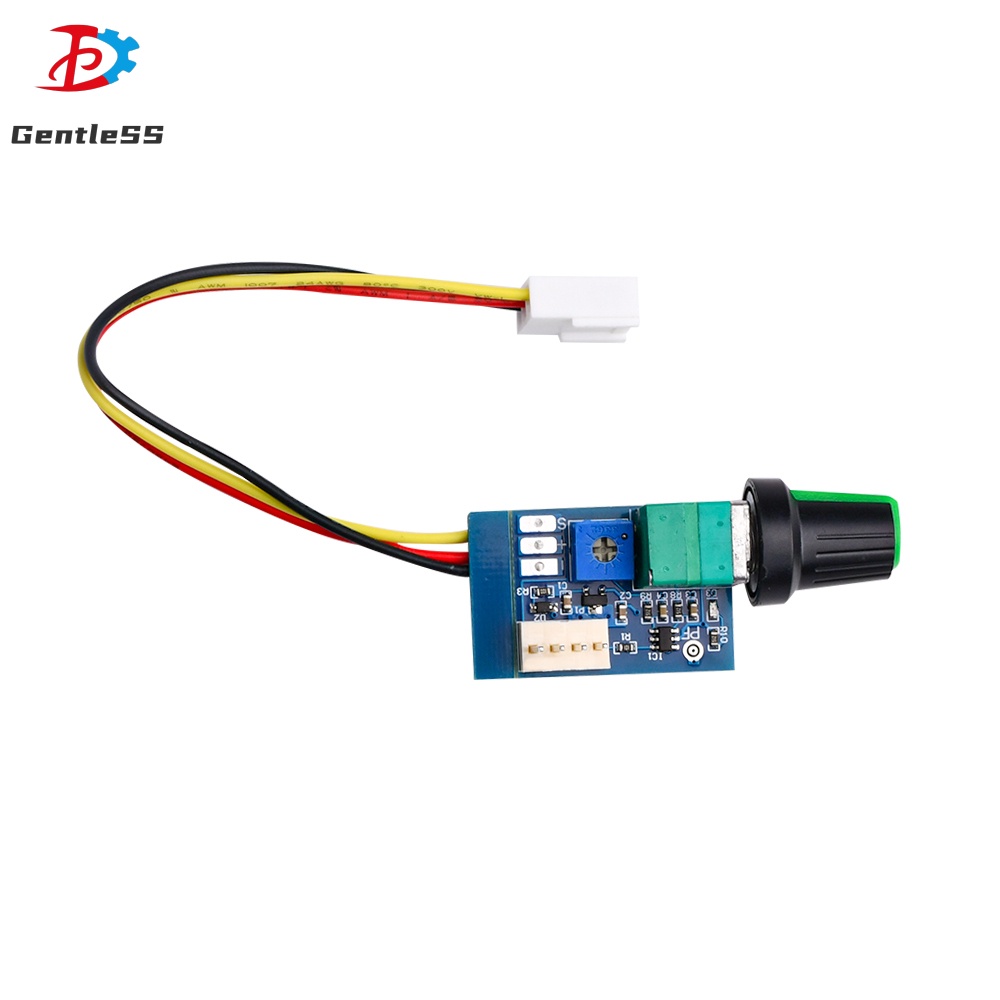

Bộ điều khiển tốc độ quạt 4 dây DC12V bằng tay có công tắc núm

Các tính năng: 1. Sử dụng chất liệu cao cấp, chất lượng được đảm bảo 2. Với công tắc, có thể được tắt 3. Sự xuất hiện của sản phẩm là tinh tế 4. Đi dây đơn giản và tiện lợi 5. Hiệu suất ổn định Thông số: Điện áp làm việc: DC12V (có thể làm việc dưới điện áp 8-15V, vui lòng chú ý đến cùng một điện áp quạt) Dòng quạt: không quá 3A, dòng điện này bị giới hạn bởi công tắc và đầu nối, và có thể được mở rộng bằng đường dây điện một mình Mất bảng mạch: ít hơn 20mA không có quạt Chế độ tín hiệu PWM: 5V25KHZ Dải đầu ra tín hiệu PWM: 0% -100% Vị trí bắt đầu Phạm vi điều chỉnh PWM: 0% -60% Mô hình giao diện đầu ra: trật khớp 2510-4P, CPU thông thường, ổ cắm quạt khung, khoảng cách chân 2,54mm Mô tả chức năng: Chú ý đến cực dương và cực âm và điện áp cung cấp điện. Sau khi kết nối quạt cấp nguồn, nó có thể được sử dụng. Chiết áp được tắt ngược chiều kim đồng hồ đến cuối, và đầu theo chiều kim đồng hồ là đầu ra tối đa. Một điện trở nhỏ có thể điều chỉnh riêng biệt (điều chỉnh tốc độ bắt đầu) trên bo mạch được sử dụng để điều chỉnh tốc độ của vị trí vừa mở Nếu sự thay đổi tốc độ của quạt trái ngược với hướng điều chỉnh, có nghĩa là quạt là quạt tuần tự ngược và điểm cài đặt (PF) cần được đoản mạch với chất hàn và công suất Phải được cắt bỏ trước khi hoạt động để tránh hư hỏng! Tín hiệu PWM ngắn mạch thay đổi theo hướng ngược lại với điều chỉnh và quạt tuần tự ngược có thể nhận ra điều chỉnh về phía trước. Các biện pháp phòng ngừa: Đây là bộ điều khiển tốc độ quạt PWM bốn dây. Nó chỉ có thể điều khiển quạt bốn dây 12V hỗ trợ điều chỉnh tốc độ PWM. Ví dụ, nhiều khung 12V bốn dây hoặc quạt CPU không thể điều khiển quạt 2-3 dây. Gói bao gồm: Mô-đun điều khiển quạt pwm X1
