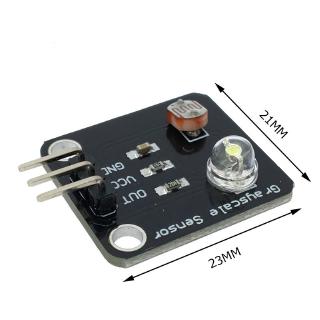

Mô-đun cảm biến ánh sáng Photosensitive resistor Light Sensor Analog Grayscale Sensor Board line finder tracking module

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Điện trở cảm quang cảm biến ánh sáng Analog Mô tả Sản phẩm Là một cảm biến Analog. Có thể được kết hợp với bo mạch mở rộng cảm biến Ard-uino v5.0 để cảm nhận các màu sắc khác nhau của mặt đất hoặc màn hình. Có thể thực hiện các tác phẩm tương tác liên quan đến màu sắc và cũng có thể được sử dụng như một chuyến tham quan bằng xe tuần tra. Nhận dạng thang độ xám của cảm biến hiện trường hoặc robot bóng đá. Nguồn điện cần phải giống với bộ điều khiển, thường là 3,3V hoặc 5V. THÔNG TIN SẢN PHẨM Điện áp hoạt động: 3,3V hoặc 5V Dòng điện hoạt động:<20ma Phạm vi nhiệt độ hoạt động: -10 ° C ~ +70 ° C Độ phân giải phát hiện: 10% Loại giao diện: đầu ra tín hiệu analog Kích thước: 23mm x 21mm Trọng lượng: 3g Định nghĩa giao diện OUT: đầu ra tín hiệu VCC: Nguồn điện (VCC) GND: Mặt đất (GND) Hướng dẫn Nguyên tắc làm việc Cảm biến chuyển màu bao gồm một điốt phát sáng màu trắng có độ sáng cao và một điện trở quang. Vì ánh sáng do đi-ốt phát sáng phản hồi trên các giấy phân cấp khác nhau là khác nhau nên điện trở quang nhận được ánh sáng phản hồi và điện trở quang sẽ khác nhau tùy theo cường độ ánh sáng. Các giá trị điện trở cũng khác nhau, từ đó thực hiện việc kiểm tra giá trị màu xám. Nguyên lý lập trình Cảm biến thang độ xám có ba chân, đó là chân dương Vcc của nguồn điện, chân nối đất của nguồn điện GND và đầu cuối tín hiệu OUT. Trong sử dụng thực tế, cảm biến có thể được kết nối trực tiếp với giao diện analog của bộ điều khiển Ard-uino, ví dụ: cổng analog A0, sau khi Ard-uino được bật nguồn. Đèn LED đánh dấu màu trắng của cảm biến sáng lên, nút cảm biến được đặt trên giấy màu xám khác nhau, dữ liệu được đọc bằng bộ chuyển đổi AD của bộ điều khiển Ard-uino, sau đó số lượng analog đo được sẽ được in qua cổng nối tiếp. Sơ đồ kết nối Cổng OUT được kết nối với chân đầu vào analog của bộ điều khiển. Kết nối 5V và GND tương ứng với +5V và GND của nguồn điện. Chương trình mẫu Kết nối cảm biến thang độ xám với bộ điều khiển Ard-uino UNO theo chương trình và quan sát giá trị của đầu ra cổng nối tiếp dưới các giá trị màu xám khác nhau. Thiết lập trống() { Serial.begin(9600); //Mở cổng nối tiếp và đặt tốc độ truyền của cổng nối tiếp thành 9600bps } void loop() { int val; val=analogRead(0); // Kết nối cảm biến thang độ xám với giao diện analog 0 Serial.print("Thang độ xám là "); // in giá trị analog Serial.println(val, DEC) đọc qua cổng nối tiếp; // in giá trị analog bị trễ qua cổng nối tiếp (100); Trước khi mua: Tất cả sản phẩm đều có trong kho và chúng tôi sẽ gửi đi ngay nếu nhận được đơn đặt hàng. Sau khi mua: Nếu bạn hài lòng, vui lòng khen ngợi chúng tôi 5 sao. #Photosensitive #resistor #Light #Sensor #Analog #Grayscale #Sensor #Board #line #finder #tracking #modulet
