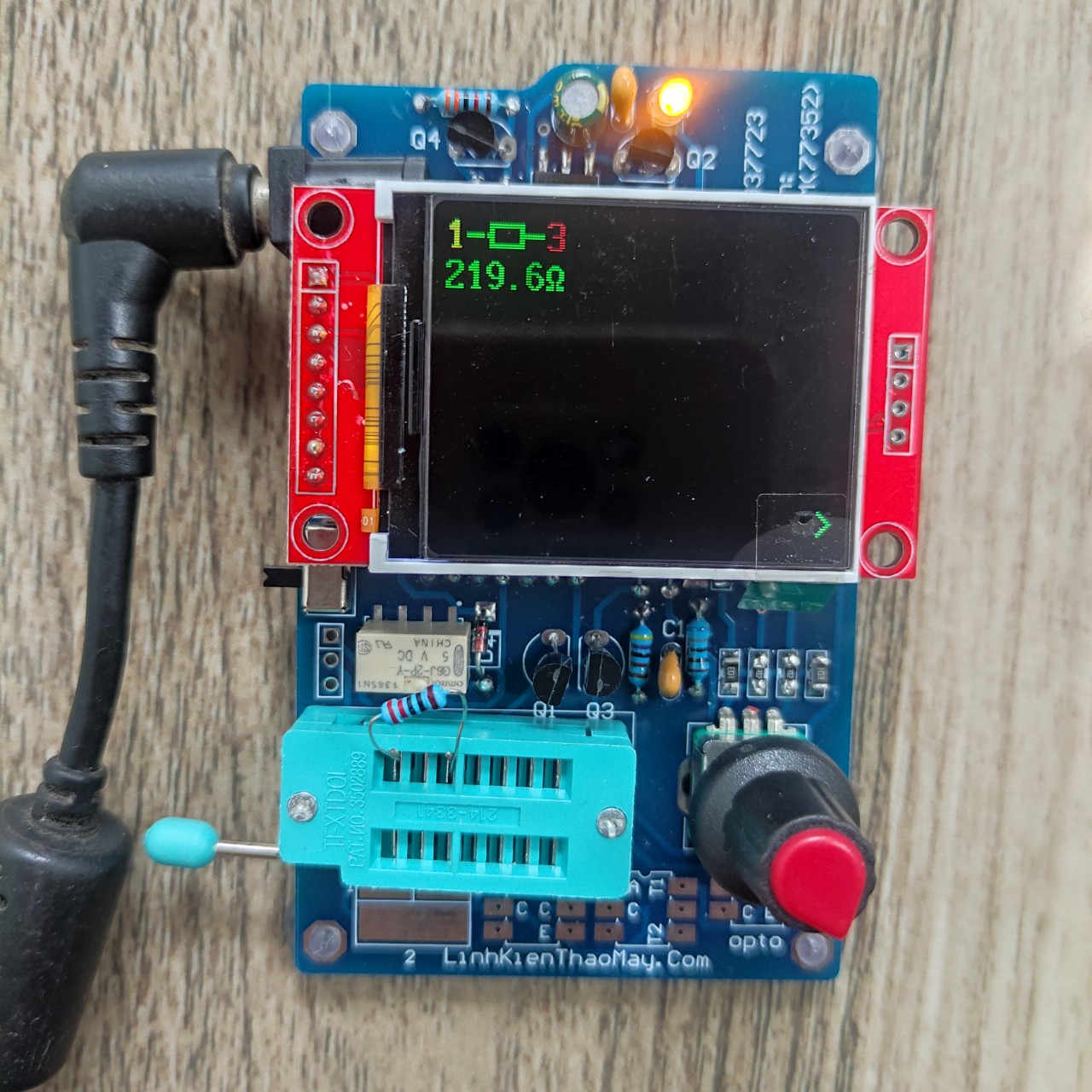

Máy test linh kiện LCR đa năng T9.2022 (bản cập nhật mới V1.47)

Tính năng mới bổ sung:

- Tính năng phát xung PWM kèm duty thay đổi và trình phát PWM thay đổi tùy ý.

- Đo áp ghim Zener.

- Tự động xả tụ khi đo tụ.

- Kiểm tra Opto.

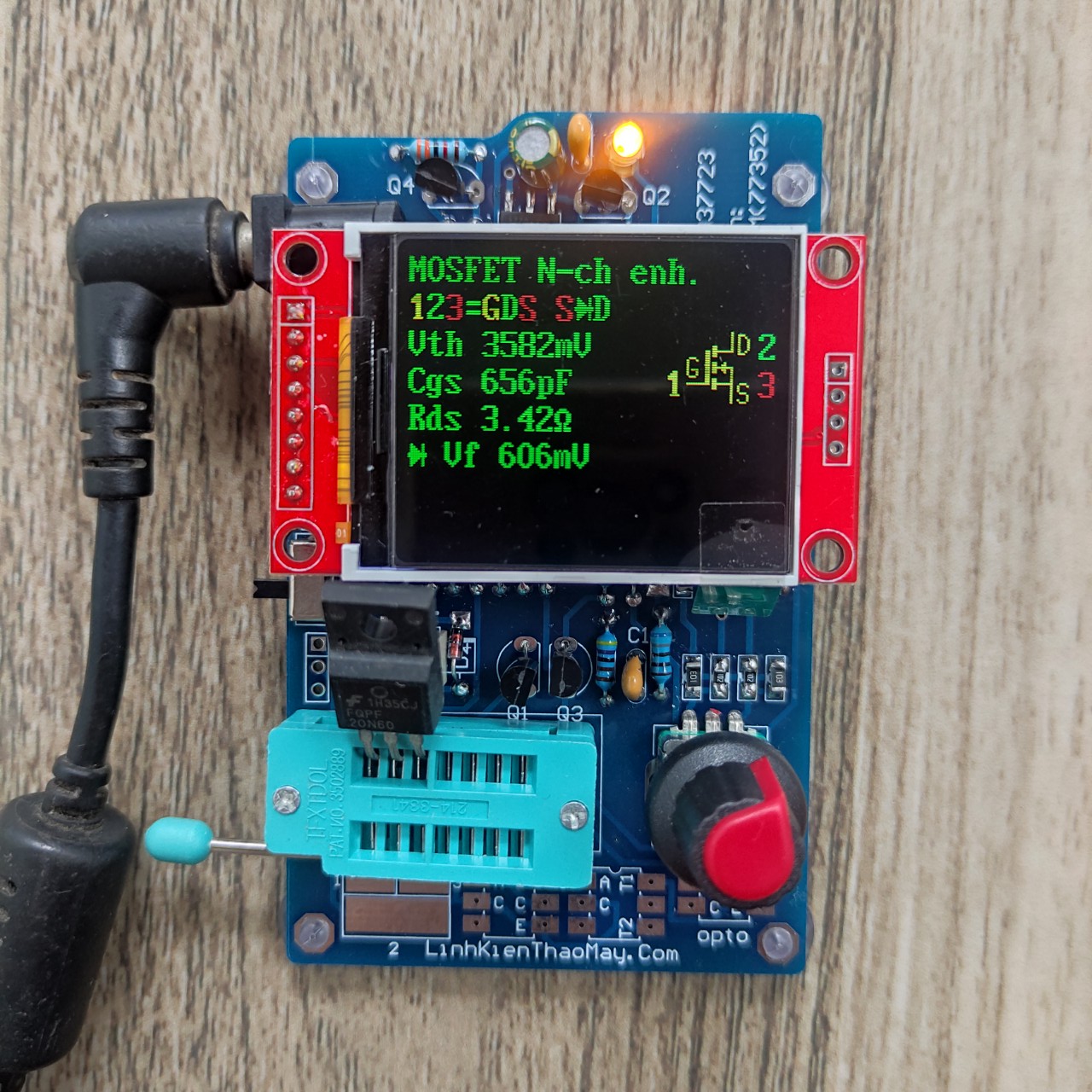

PHẦN 1. Máy có thể tự động xác định transitor, MOSFETs, diode, transitor, IGBT, thyristors, triac, cuộn cảm, tụ điện, opto... Tự nhận diện thứ tự các chân và hiển thị các thông số nâng cao trên màn hình mà VOM hoặc các đồng hồ DMM hiện nay không có.

Ngoài ra còn có các tính năng nâng cao như phát PWM, đo điện áp, bảo vệ khi đo tụ quên xả…

Loại linh kiện

Giới hạn đo

Độ sai số

1. Điện trở

0.1 Ω - 50 MΩ

1.0%

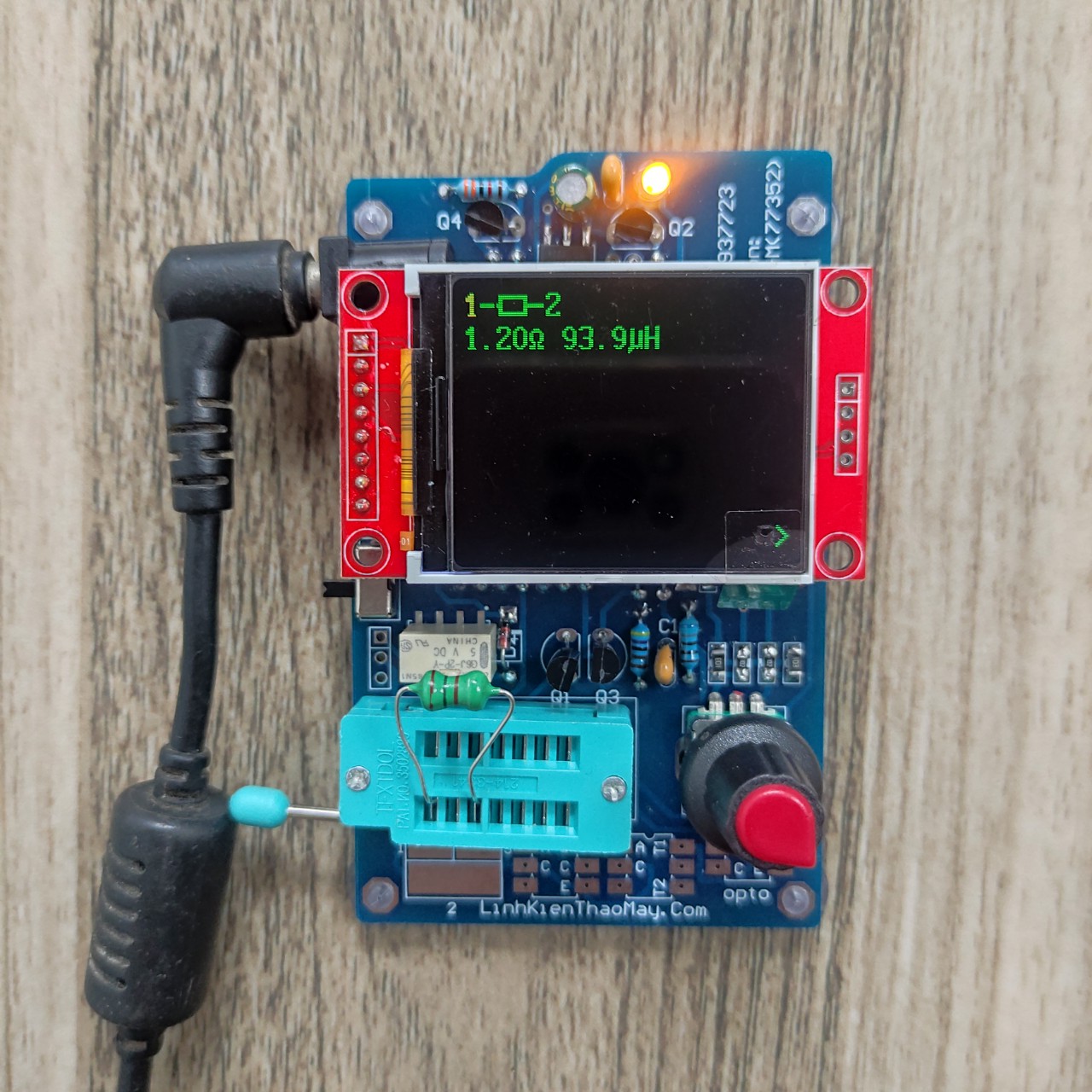

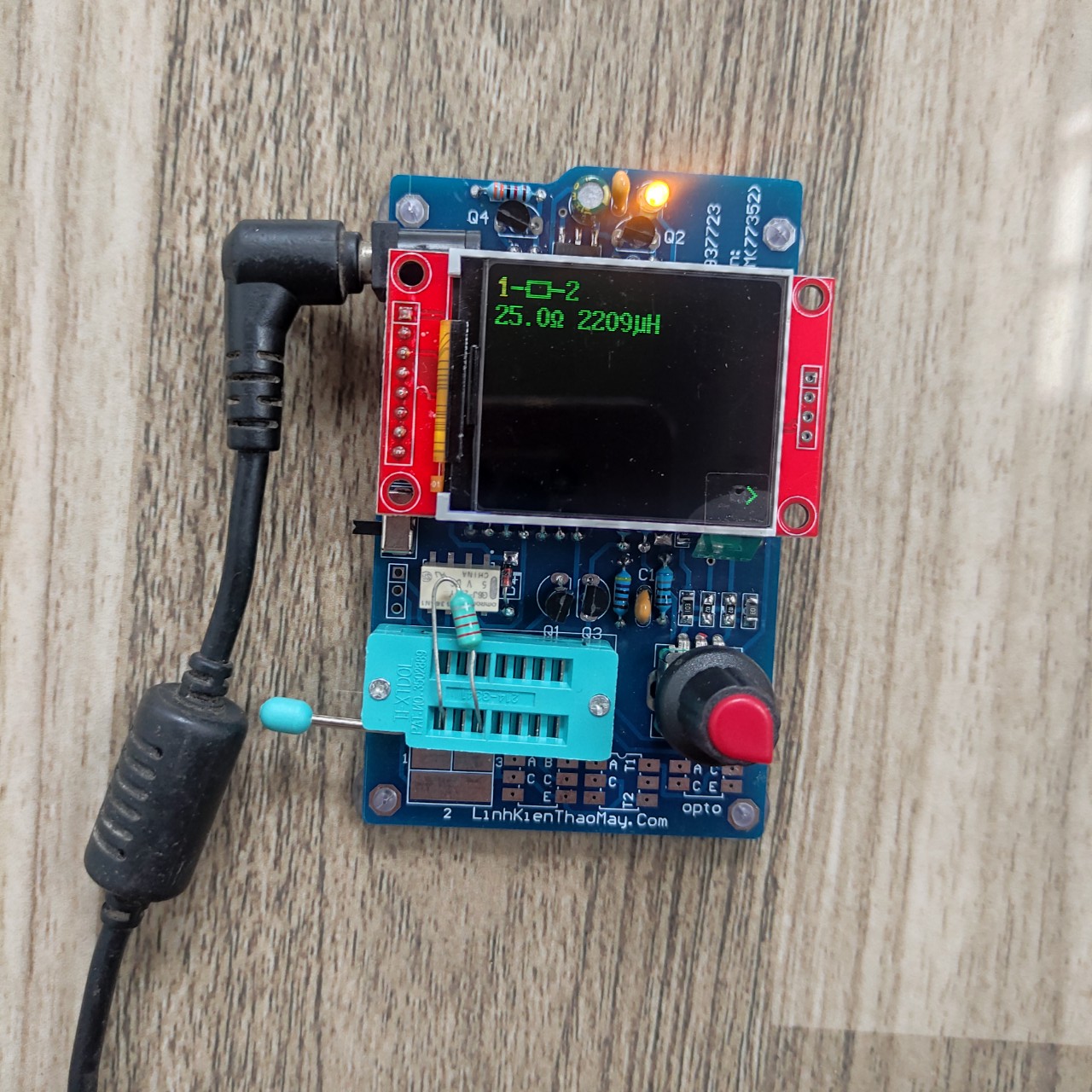

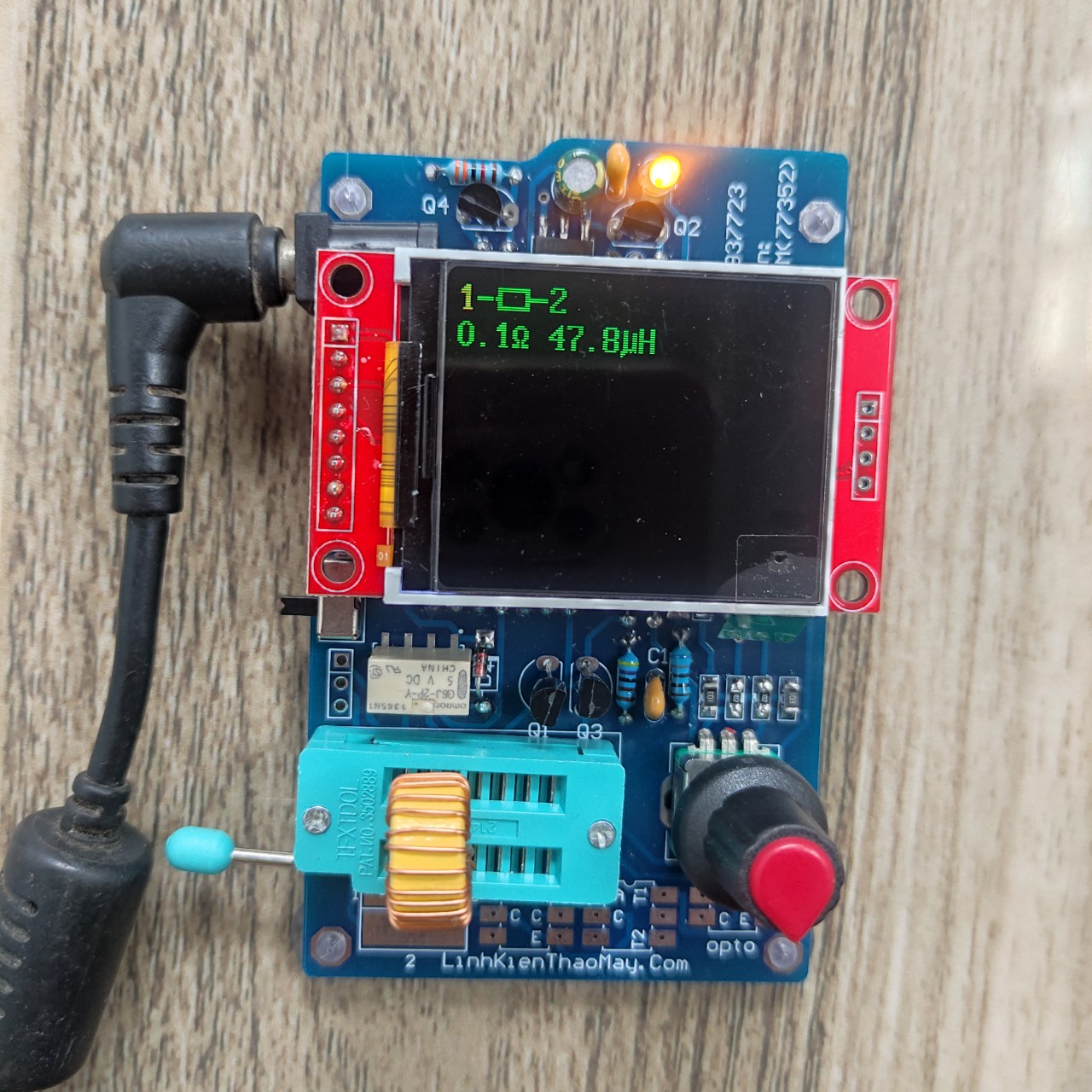

2. Cuộn cảm

0.01 mH - 20H

5.0 %

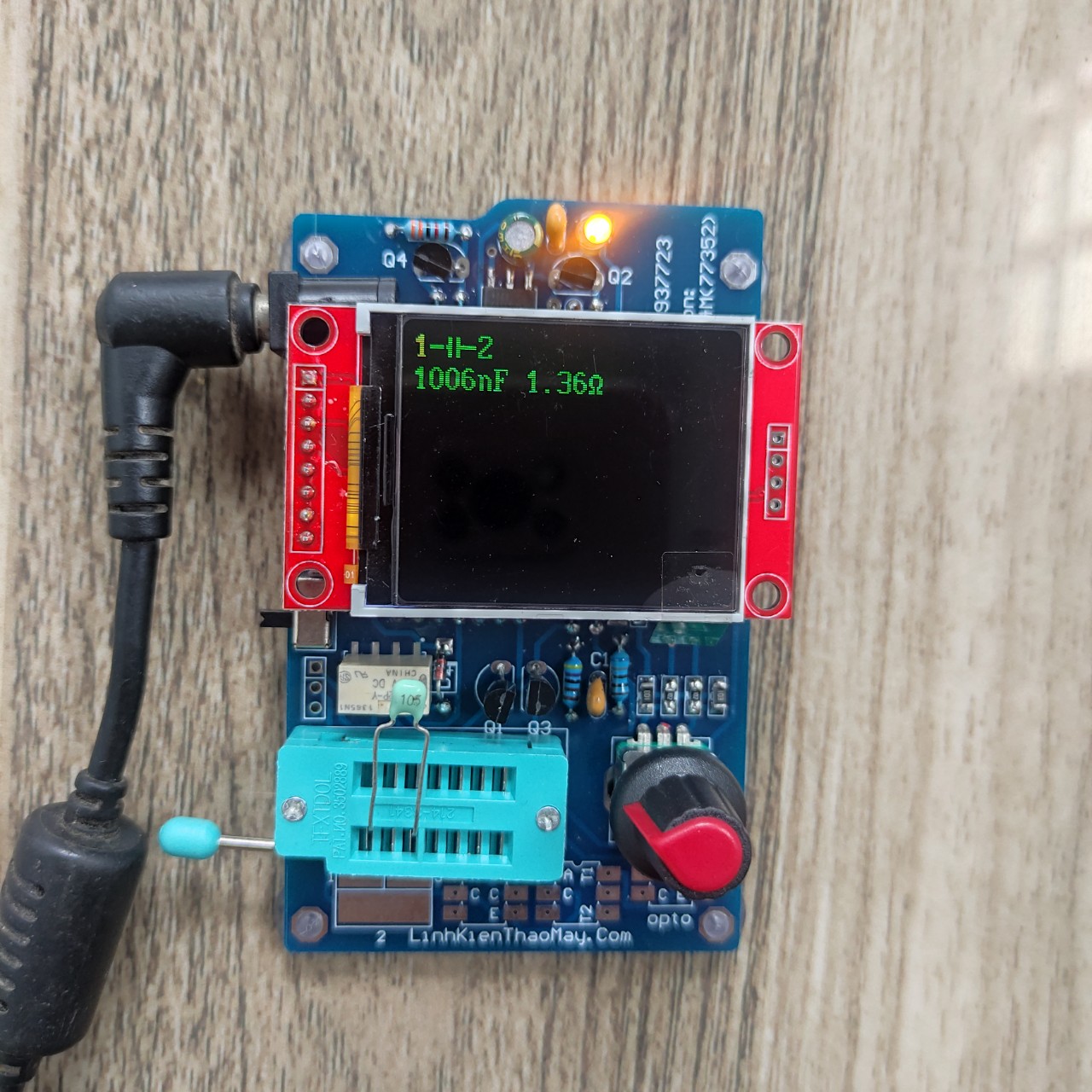

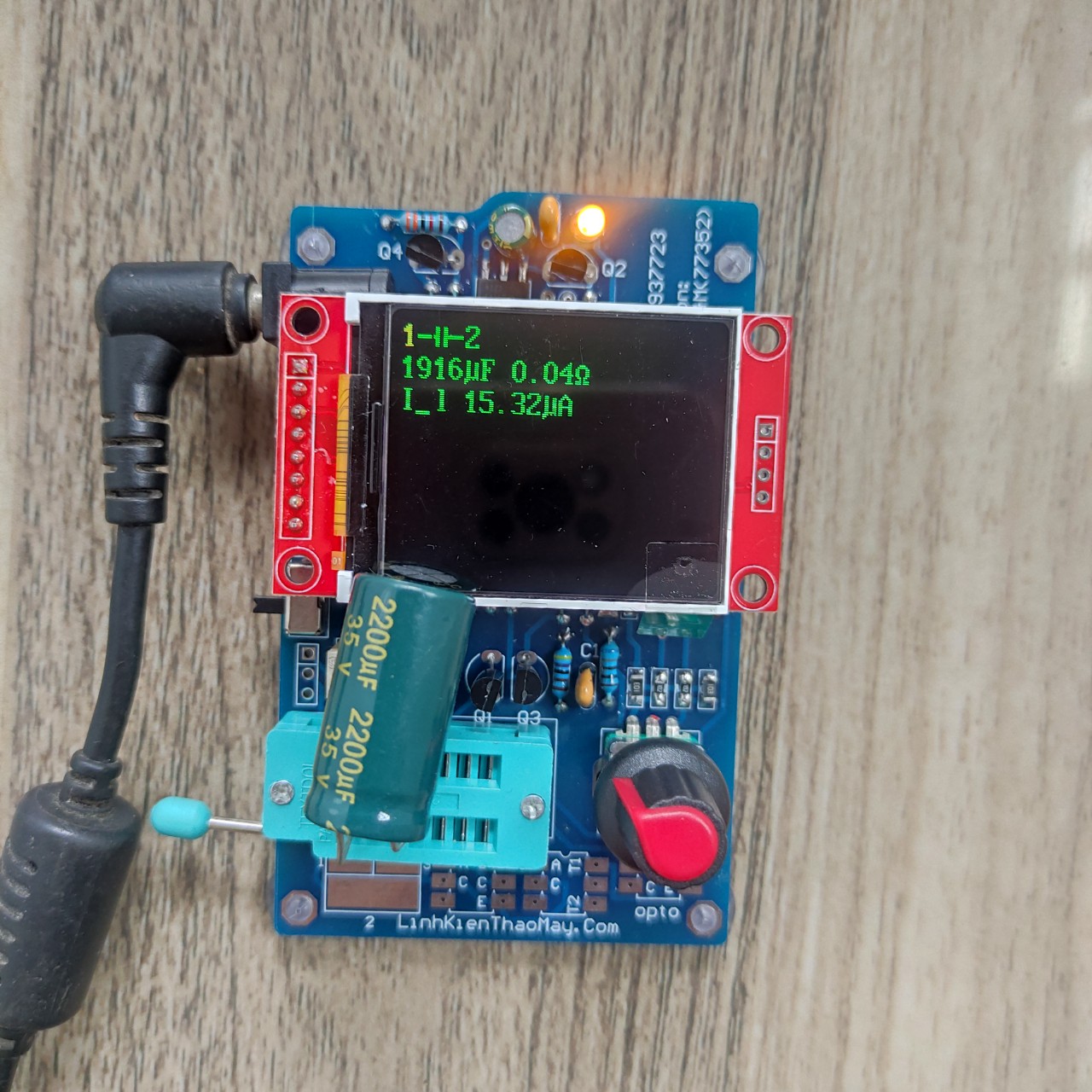

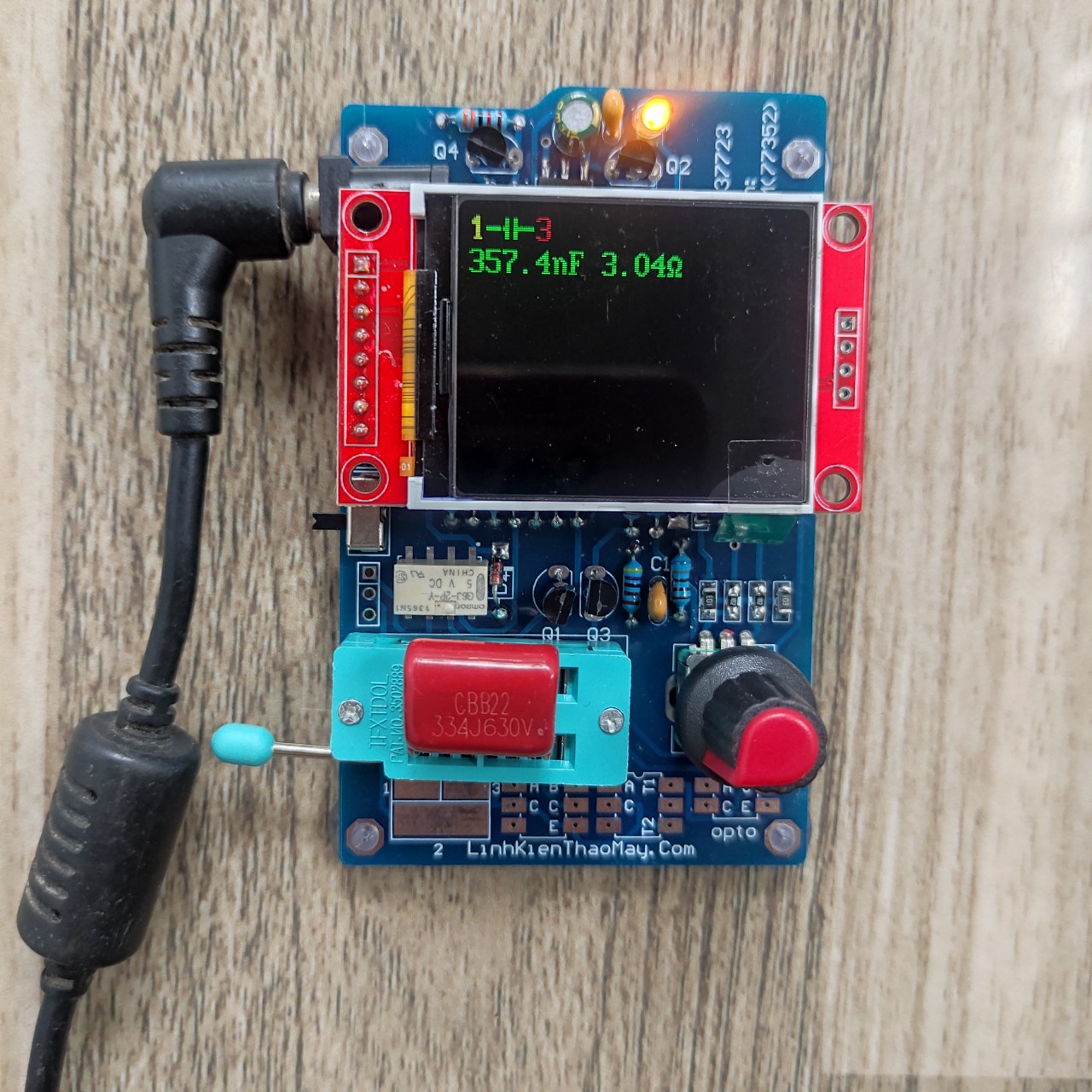

3. Tụ

25pF - 100000 uF

5.0 %

4. Phát PWM plus

1 Hz - 25 kHz

1.0 %

5. Phát Square Wave

0.1 Hz – 2.0MHz

1.0%

6. Đếm tần

1 Hz - 1.5 MHz

5.0 %

7. Đo điện áp

<50VDC

5.0 %

8. Đo áp ghim Zener

< điện áp cấp từ jack DC

5.0 %

2.1. Cách điều khiển nút: Nút sử dụng theo các chế độ như sau: Nhấn nhanh để mở hoặc để lựa chọn, nhấn đúp để quay ra, nhấn giữ để tắt. Xoay núm để di chuyển lên xuống hoặc thay đổi giá trị. Xoay thật chậm để tăng hoặc giảm giá trị nhỏ, xoay nhanh để khoảng tăng giá trị nhiều. Nếu đang ở chế độ test linh kiện thì xoay theo chiều kim đồng hồ để thực hiện lại phép đo, nếu xoay ngược chiều kim đồng hồ thì trở về MENU

2.2. Hướng dẫn sử dụng các chức năng cụ thể: Ở chế độ AUTO (mặc định) thì bạn chỉ cần đặt linh kiện vào các vị trí 123 (tuỳ ý, không phân biệt thứ tự chân) máy sẽ tự động tìm kiếm và xác định loại linh kiện. Hiển thị ra các thông số khi bạn nhấn núm.

Chế độ tự lựa chọn: Nhấn nút 1 lần để máy khởi động, sau khi hoàn thành phép đo đầu tiên mới tiến hành thực hiện được chế độ khác. Khi đó xoay ngược chiều kim đồng hồ sẽ hiện ra 1 menu, tiếp tục xoay đến chức năng cần đo rồi nhấn núm là OK

2.2.1. Chức năng phát PWM hoặc Square Wave: Lựa chọn PWM sau khi vào menu. PWM mặc định ở các tần số: 100Hz, 250Hz, 500Hz, 1000Hz, 2500Hz, 5000Hz, 10kHz, 25kHz. Để lựa chọn tần số thì nhấn nút (mặc định duty là 50%), để thay đổi duty thì có thể xoay núm hoặc nhấn nhanh để tăng thêm 5%, nhấn giữ để giảm 5% liên tục (duty có thể set từ 0%-100%). Để thoát ra khỏi trình phát PWM thì nhấn đúp. Xoay ngược để ra MENU hoặc xoay theo chiều kim đồng hồ để test linh kiện.

Lựa chọn trình phát Square Wave: Khi vào menu thì tần số mặc định đầu tiên được set là 1000.00Hz. Xoay chậm để tăng hoặc giảm giá trị nhỏ, xoay nhanh để tăng hoặc giảm khoảng lớn.

Chân Xung (+) ra tại chân 2 của đầu dò, còn chân (-) tại chân 1 hoặc 3.

Để giảm thiểu hỏng MCU thì cần đệm dòng như sơ đồ dưới:

2.2.2. Chức năng đo Zener hoặc đo điện áp: Mạch sử dụng áp trực tiếp từ nguồn để định áp ghim cho zener. Di chuyển công tắc sang bên phải để lấy điện áp nguồn cho zener. Sau khi vào được menu Zener thì máy sẽ tự động hiển thị áp ghim thấp nhất của zener hoặc nhấn giữ để xem giá trị điện áp tại đầu dò đo Zener. Chân đo Áp hoặc Zener tại: cực dương (+) và cực âm (-) ở trên đế đo.

Lưu ý: khi bật công tắc này thì điện áp nguồn sẽ gần với các chân đo, tránh chạm các đầu dò 1-2-3 vào + gây hỏng bộ đo ADC cho MCU.

2.2.3. Chức năng đo ESR trên mạch: cho phép kiểm tra điện dung và ESR các tụ điện ngay trên bo mạch khi kết nối đầu dò chân 1 là (+), chân 3 là GND (Lưu ý: tụ phải được xả hết trước khi kiểm tra và giá trị đọc được chỉ tương đối - nó có thể khác với giá trị khi đo rời bên ngoài).

2.2.4. Chức năng kiểm tra tụ dò Cap Leakage: Vào menu Cap leakage, nhấn nút và ghim đúng cực tính theo hướng dẫn (Chân 1 là +, chân 3 là -). Tiếp tục nhấn nút kiểm tra để bắt đầu nạp cho tụ, để kết thúc sạc nhấn nút một lần nữa.

Đánh giá thời gian nạp xả để biết tụ dò. Tụ phẩm chất kém thường thì xả rất nhanh.

2.2.5. Chức năng đo linh kiện liên tục L/C/R: dùng kiểm tra các linh kiện L/C/R liên tiếp (kiểm tra lần lượt nhiều tụ điện, giá trị tự động chạy lại sau mỗi lần thay linh kiện khác). Vào menu LCR Monitor, đặt linh kiện vào chân 1 và chân 3. Nhấn nút để kiểm tra.

2.2.6. Chức năng đếm tần Frequency Counter: sau khi lựa chọn chức năng Freq. Counter  tại menu. Đếm các xung tại đầu dò (-) và (F), các xung để đếm chỉ được max 5V và dưới 2MHz. Nếu muốn đo ở điện áp cao có thể sử dụng cầu phân áp hoặc đo gián tiếp qua opto. Tuỳ theo khả năng đóng cắt của opto mà tần số đo có thể bị giới hạn: VD: opto PC817 max 80kHz, 4N35 max 1MHz, PC900V max 2MHz…

2.2.7. Ring tester: máy được bổ sung tính năng kiểm tra cuộn dây và biến áp. Kiểm tra khả năng chạm chập của cuộn dây thông qua hệ số chất lượng.

Q = 0 (ngắn mạch) | Q = 1-3 (thấp) | Q = 4-5 (trung bình) | Q >5 (chất lượng tốt).

2.2.8. Servo: chức năng này xuất ra các tín hiệu điều khiển động cơ servo bởi các xung PWM 1-2ms. Nó hỗ trợ các tần số thông thường như 50, 125, 250 và 333Hz và độ rộng xung 0.5-2.5ms. Ngoài ra còn có 1 chế độ khác chỉ chỉnh độ rộng xung từ 1-2ms. Bạn có thể lựa chọn giữa chế độ chọn xung và tần số bằng nút nhấn

2.2.9. Chức năng kiểm tra opto: Vào menu Opto Coupler, đặt opto vào và nhấn nút nhanh sẽ hiện ra thông số opto. Trên phiên bản này đã tích hợp đế ra chân sẵn trên PCB

2.2.10. Chức năng tự điều chỉnh Self Test để đo điện trở và điện dung: vào menu Self test, dùng sợi dây đồng ngắn tạo hình chữ M để ngắn mạch 3 đầu dò lại với nhau. Nhấn nút và tháo ra sợ dây đồng, máy sẽ tự tính toán điều chỉnh lại các giá trị phân áp giữ đầu dò và MCU.
