Màn Hình LCD Đồ Họa 128x64 BLAZE - Graphic LCD 12864, SPI & Parallel
Màn Hình LCD Đồ Họa 128x64 BLAZE - Graphic LCD 12864, SPI & Parallel
Màn Hình LCD Đồ Họa 128x64 BLAZE - Graphic LCD 12864, SPI & Parallel
Màn Hình LCD Đồ Họa 128x64 BLAZE - Graphic LCD 12864, SPI & Parallel

Màn Hình LCD Đồ Họa 128x64 BLAZE - Graphic LCD 12864, SPI & Parallel

Theo dõi giảm giá

Giá từ Shopee Shopee

175.000 ₫

5.0

2 đánh giá
1.8k lượt bán
Sản phẩm đã hết hàng
Mô tả sản phẩm

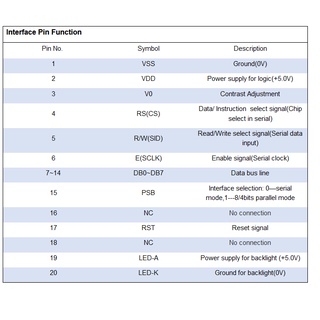

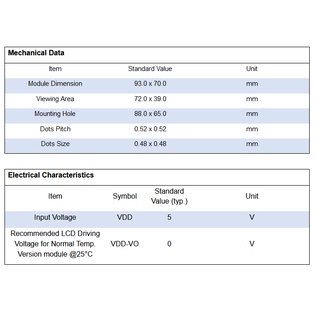

🌟 ĐẶC ĐIỂM NỔI BẬT 🔹 Màn hình LCD đồ họa 128×64 của BLAZE, model BGB12864-09-LW-SNTWD-1.0. 🔹 Độ phân giải 128×64 điểm ảnh, phù hợp hiển thị ký tự, số, biểu tượng, menu và đồ họa đơn sắc. 🔹 Sử dụng controller AIP31020 hoặc tương đương, hỗ trợ giao tiếp SPI và Parallel. 🔹 Công nghệ LCD dạng COB, thiết kế module hoàn chỉnh với 20 chân kết nối. 🔹 Vùng nhìn 72 × 40 mm, vùng hiển thị thực 66.52 × 33.24 mm. 🔹 Đèn nền LED giúp nội dung hiển thị dễ quan sát. 🔹 Điện áp hoạt động hỗ trợ 3V hoặc 5V, thuận tiện kết nối với nhiều loại vi điều khiển. 🔹 Kích thước module 93 × 70 × 12.5 mm, phù hợp tích hợp vào các thiết bị điện tử và hệ thống điều khiển. 🔹 Thích hợp sử dụng với Arduino, STM32, ESP32, PIC, AVR và các vi điều khiển có giao tiếp SPI/Parallel. ⚙️ THÔNG SỐ KỸ THUẬT 🔹 Thương hiệu: BLAZE 🔹 Model: BGB12864-09 🔹 Mã module: BGB12864-09-LW-SNTWD-1.0 🔹 Loại: Graphic LCD 🔹 Độ phân giải: 128 × 64 pixel 🔹 Công nghệ: COB 🔹 Controller IC: AIP31020 hoặc tương đương 🔹 Giao diện: SPI & Parallel 🔹 Điện áp hoạt động: 3V / 5V 🔹 Backlight: LED 🔹 Số chân kết nối: 1 × 20 PIN 🔹 Kích thước module: 93.00 × 70.00 × 12.50 mm 🔹 Vùng nhìn (Viewing Area): 72.00 × 40.00 mm 🔹 Vùng hiển thị (Active Area): 66.52 × 33.24 mm 🔹 Nhiệt độ hoạt động: -20 ~ +70°C 🖥️ KHẢ NĂNG HIỂN THỊ 🔹 Độ phân giải 128×64 cho phép hiển thị nhiều dòng ký tự và đồ họa đơn sắc. 🔹 Có thể sử dụng để hiển thị thông số máy, trạng thái thiết bị, menu điều khiển, biểu tượng và dữ liệu cảm biến. 🔹 Phù hợp cho các thiết bị cần màn hình đồ họa kích thước vừa phải nhưng vẫn sử dụng giao diện điều khiển đơn giản. 🔌 GIAO TIẾP & KẾT NỐI 🔹 Hỗ trợ giao tiếp SPI giúp tiết kiệm số lượng chân GPIO khi kết nối với vi điều khiển. 🔹 Hỗ trợ giao tiếp Parallel cho các thiết kế cần giao tiếp song song. 🔹 Controller AIP31020 hoặc tương đương đảm nhiệm việc điều khiển hiển thị. 🔹 Module sử dụng đầu kết nối 1×20 pin. 🔹 Khi thiết kế mạch cần kiểm tra đúng sơ đồ chân và mức điện áp của phiên bản module thực tế. 📦 QUY CÁCH ĐÓNG GÓI 🔹 01 × Màn hình LCD đồ họa 128×64 BLAZE BGB12864-09-LW-SNTWD-1.0 🛠 ỨNG DỤNG 🔹 Màn hình hiển thị cho máy móc và thiết bị công nghiệp. 🔹 Thiết bị đo lường và điều khiển. 🔹 Bộ điều khiển điện tử và tự động hóa. 🔹 Hiển thị thông số cảm biến và trạng thái hệ thống. 🔹 Các dự án Arduino, ESP32, STM32, AVR, PIC. 🔹 Thiết bị DIY và các mạch điện tử cần màn hình đồ họa 128×64. 🔹 Các sản phẩm cần giao tiếp SPI hoặc Parallel. ⚠️ LƯU Ý 🔸 BGB12864-09 hỗ trợ điện áp 3V hoặc 5V theo catalogue BLAZE; cần xác định đúng phiên bản và mức điện áp trước khi cấp nguồn. 🔸 Không cấp điện áp vượt quá giới hạn cho phép của module. 🔸 Kiểm tra đúng sơ đồ chân trước khi kết nối với vi điều khiển. 🔸 Mã BGB12864-09-LW-SNTWD-1.0 là mã module theo phiên bản sản phẩm; thông số controller và giao tiếp được tham chiếu theo dòng BGB12864-09. 🔸 Sản phẩm là LCD đồ họa đơn sắc, không phải màn hình TFT màu. 🔖 HASHTAG
