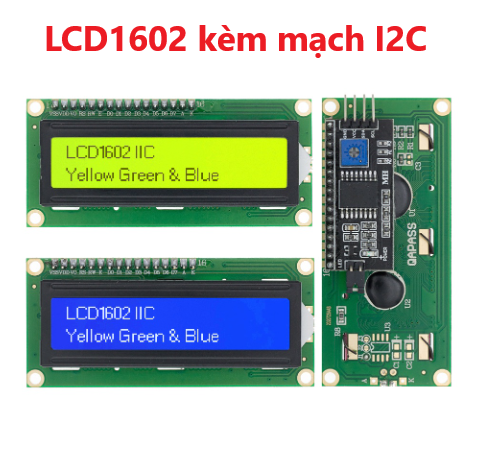

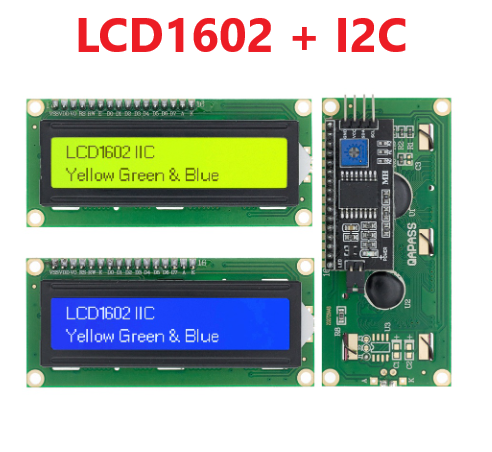

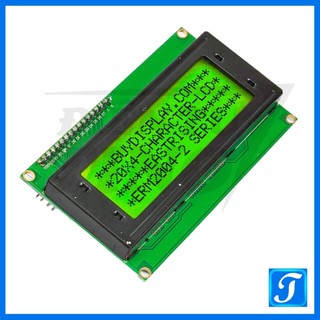

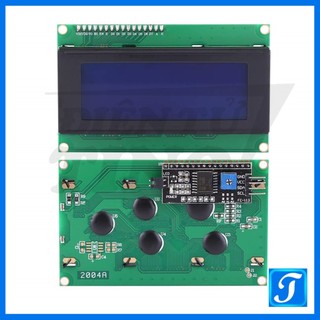

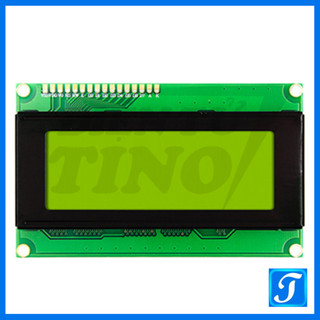

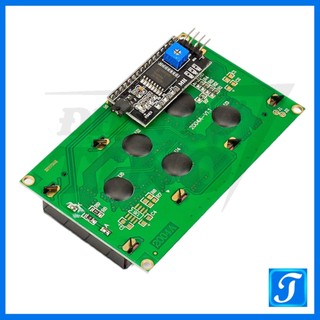

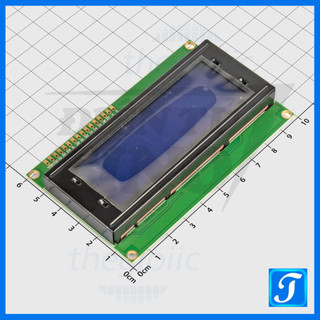

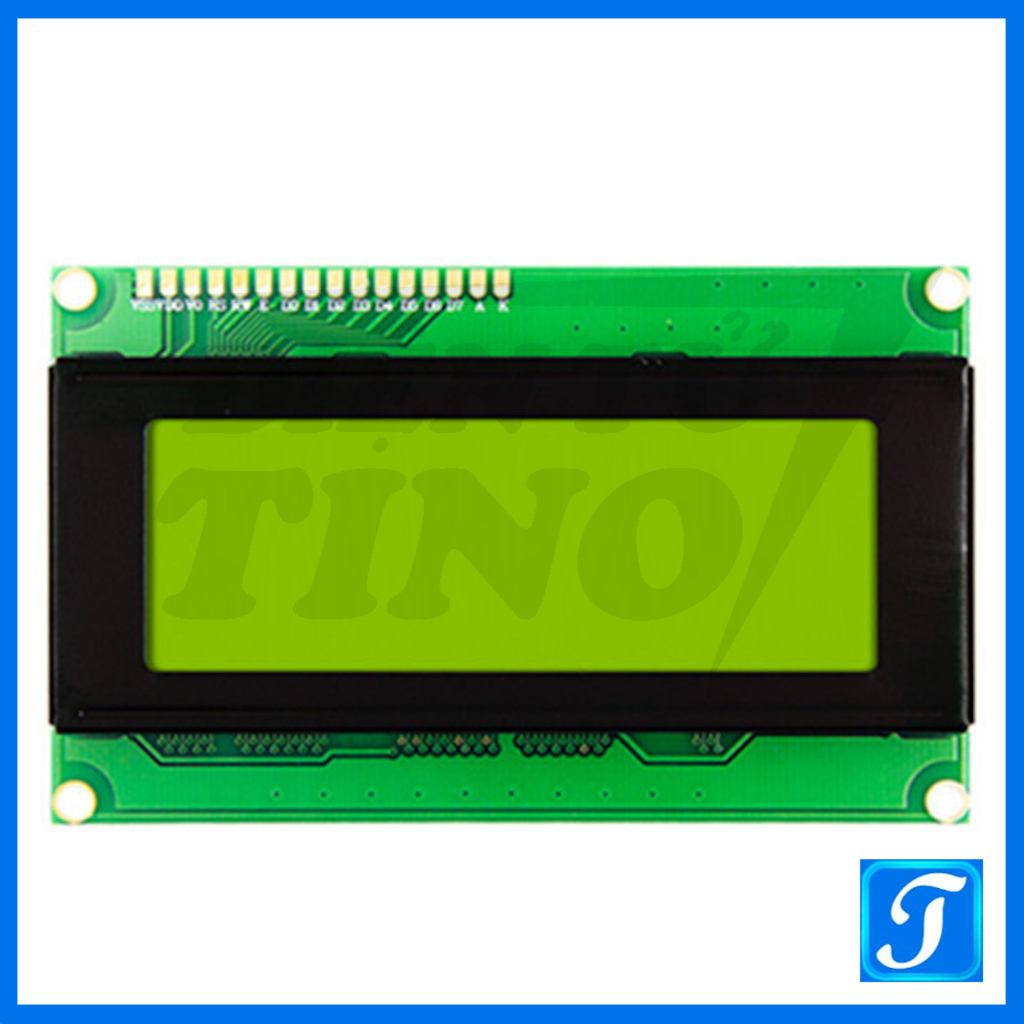

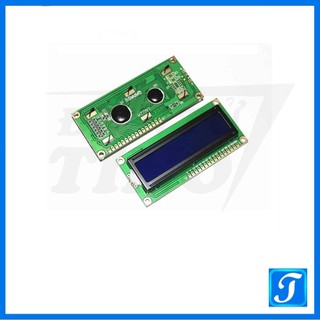

Màn Hình LCD 5V 1602 2004 / Tích Hợp Module I2C Driver / LCD Text 16x02 20x04 Màu Vàng Xanh Lá, Xanh Dương Hiển Thị Chữ

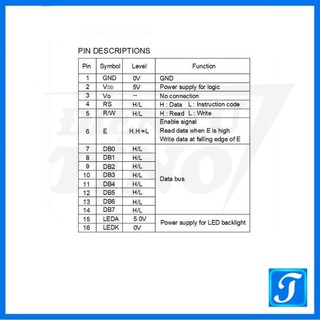

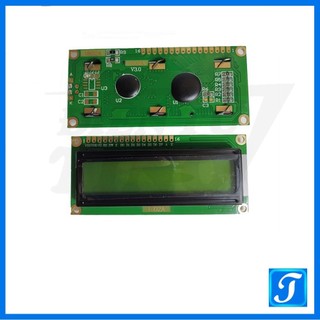

❗️❗️❗️ Lưu ý: - Mua tổng đơn >= 50.000 để được áp GIẢM GIÁ và MIỄN PHÍ VẬN CHUYỂN. - Nếu đơn hàng xảy ra bất cứ vấn đề gì, Quý khách đừng nóng vội, hãy nhấn LIÊN HỆ SHOP để được xử lý nhé. - Quý khách vui lòng xem kỹ thông tin sản phẩm trước khi nhấn ĐẶT HÀNG. Xin cảm ơn Quý khách đã ủng hộ shop ĐIỆN TỬ TINO ❤️ Màn Hình LCD 16x2 5VDC / Tích Hợp I2C Driver - Giao tiếp dễ dàng với các loại vi điều khiển và board Arduino, ATMEL AVR hoặc PIC. - LCD STN độ tương phản cao 16x2 - Màu nền - chữ: + Vàng Xanh Chữ Đen + Xanh Dương Chữ Trắng - Điện áp hoạt động: +5VDC - Ký tự 5x8 dot - IC điều khiển HD44780 hoặc tương đương - Giao tiếp 4 or 8 bit / I2C - Kích thước: + Module: 80.0 x 36.0 x 13.5mm + Khung chữ: 66.0 x 16.0mm Sơ đồ chân: 1: VSS chân GND. 2: VDD chân dương 5V. 3: V0 là đầu điều chỉnh độ tương phản LCD. Khi kết nối công suất dương, độ tương phản là yếu nhất. Khi sử dụng công suất nối đất, độ tương phản là cao nhất. Khi độ tương phản quá cao, sẽ xảy ra hiện tượng tương phản thông qua chiết áp 10K. 4: RS là lựa chọn thanh ghi. Khi mức cao được chọn, thanh ghi dữ liệu được chọn và khi mức thấp được chọn, thanh ghi lệnh được chọn. 5: R / W là đường tín hiệu đọc / ghi. Khi ở mức cao, nó thực hiện thao tác đọc và khi ở mức thấp, nó sẽ thực hiện thao tác ghi. Khi RS và RW ở mức thấp cùng nhau, có thể ghi địa chỉ lệnh hoặc hiển thị. Khi RS thấp, RW có thể đọc tín hiệu bận và khi RS ở mức cao, RW có thể được ghi vào dữ liệu. 6: Thiết bị đầu cuối E là thiết bị đầu cuối cho phép. Khi thiết bị đầu cuối E thay đổi từ mức cao sang mức thấp, mô đun tinh thể lỏng thực hiện lệnh. 7 đến 14: D0 đến D7 là các đường dữ liệu hai chiều 8 bit. 15: Đèn nền dương. 16: Đèn nền âm. ---------------------------------------------- Màn Hình LCD 2004 5V / Tích Hợp I2C Driver Số ký tự: 20x04 ký tự Loại giao tiếp: Parallel / I2C Điện áp cấp: 5V - Màu nền - chữ: + Vàng Xanh Chữ Đen + Xanh Dương Chữ Trắng ----------------------- * CHĂM SÓC SAU BÁN HÀNG: - Nếu sản phẩm xảy ra bất cứ lỗi gì, Quý khách đừng vội đánh giá xấu, hãy liên hệ với chúng tôi để được xử lý kịp thời . - Chúng tôi luôn cố gắng cung cấp cho Quý khách những sản phẩm và dịch vụ tốt nhất. - Nếu sản phẩm dùng tốt, Quý khách hãy động viên shop bằng những đánh giá 5 SAO nhé. Xin chân thành cảm ơn! -----------------------
