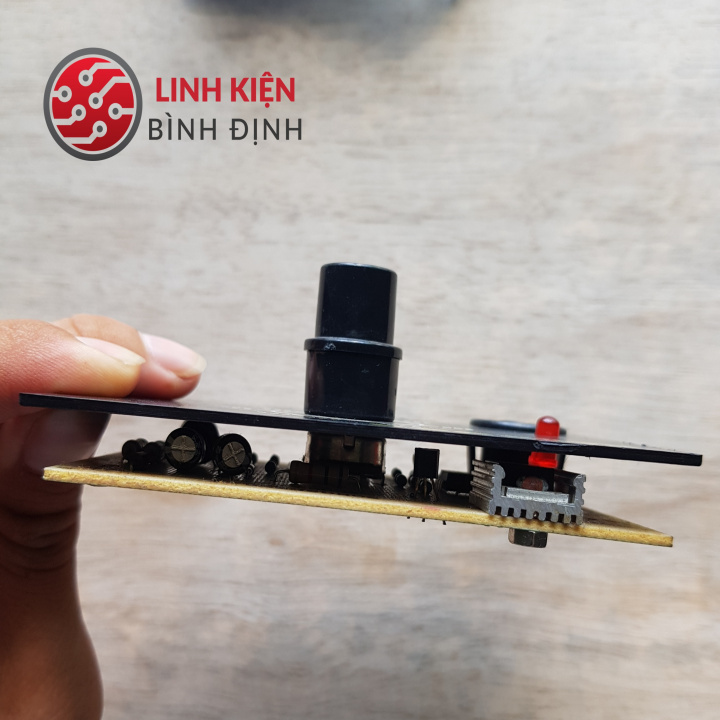

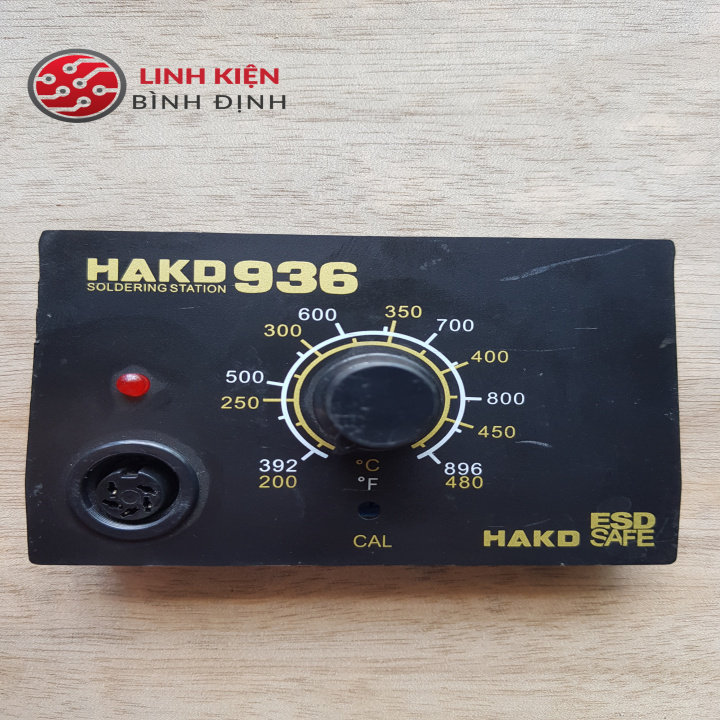

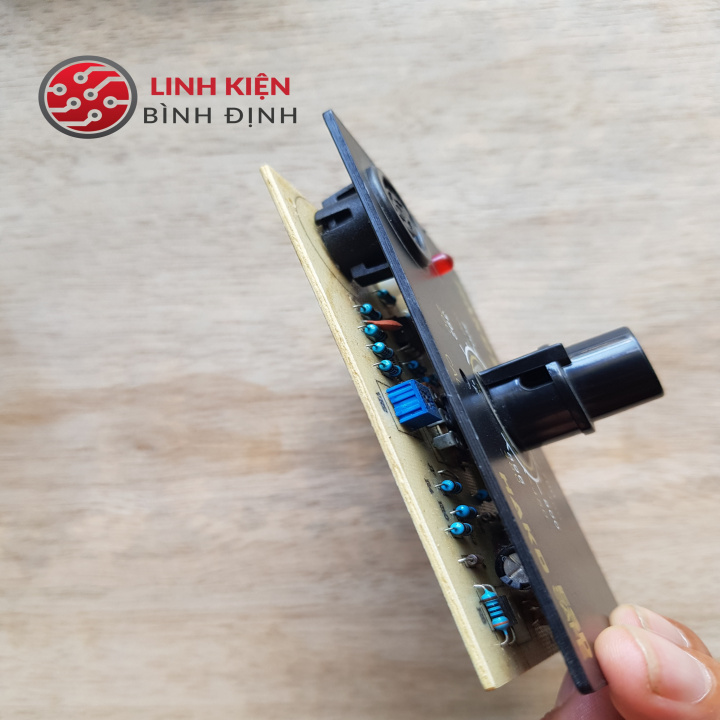

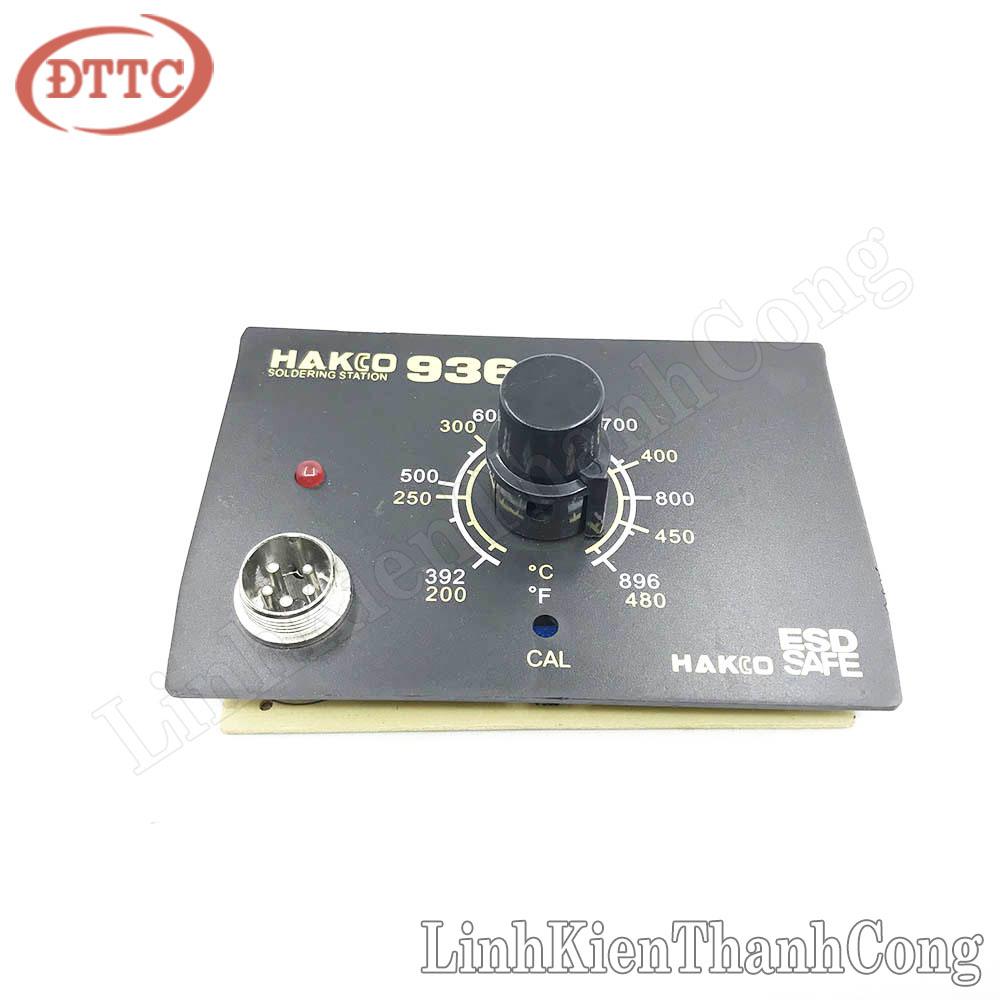

Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Cái)
Thông tin: Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Cái)
Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Cái)
Hướng dẫn Sử dụng Mạch Trạm Hàn 936 Có Mặt Điều Khiển (Giắc Cái)
Bước 1: Kết nối tay hàn với mặt điều khiển.
Số 1
Số 2 Cam
Số 3 Xanh dương
Số 4 Xanh lá
Số 5 Đen
(Kết nối dây trên tay hàn tương ứng với 5 vị trí, với những tay hàn khác có thể màu dây sẽ khác).
Bước 2: Kết nối nguồn với module điều khiển trạm hàn 936.
Bước 3: Chỉnh ngưỡng ngắt nhiệt cho mạch điều khiển.
- Chú ý khi cắm tay hàn chú ý trạng thái đèn, tránh trường hợp nỏng đỏ đầu hàn làm hỏng sensor.
. Led tắt: tay hàn chưa ra nhiệt.
. Led sáng: đang điều khiển tăng nhiệt tay hàn
. Led nhấp nháy: Nhiệt độ đang hoạt động ở mức điều chỉnh.
a. Xoay triết áp Y về kịch bên trái(nhiệt độ nhỏ nhất).
b. Xoay triết áp X về kịch bên trái. Lúc này led Z tắt.
c. Xoay triết áp Y sang phải đến giữa khoảng điều chỉnh của triết áp này(tương đương khoảng 350 độ)
d. Chờ khoảng 10-30 giây (với tay hàn khác có thể lâu hơn) cho đến khi mũi hàn nóng chảy được sợi thiếc. Lúc này led Z sáng liên tục.
Chú ý không để quá lâu sẽ dẫn đến quá nhiệt hỏng sensor hàn.
e. Xoay nhẹ triết áp X sang phải. Xoay từ từ đến khi led Z nhấp nháy (led nhấp nháy thể hiện trạng thái tay hàn đang duy trì ở 1 mức nhiệt nhất định).
