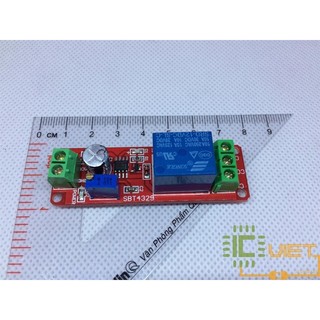

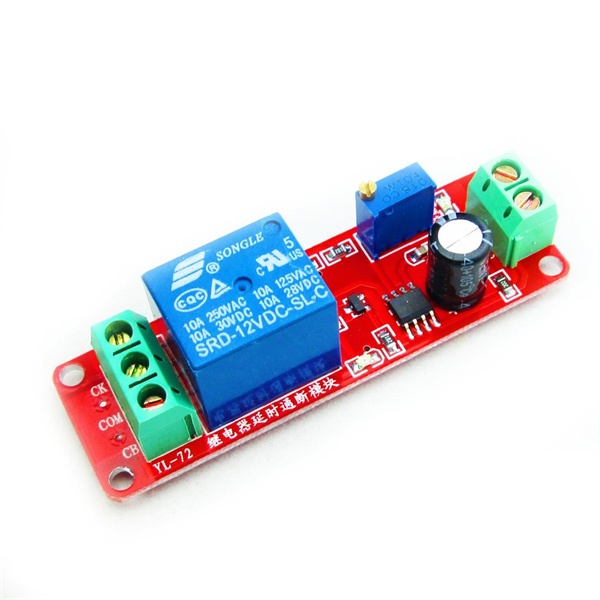

Mạch Timer NE555 Relay 12V

MÔ TẢ SẢN PHẨM: Tạo thời gian trễ sau khi cấp nguồn cho mạch hoạt động . Cụ thể: cấp 5v cho relay, relay sẽ không bị hút ngay lập tức, trạng thái relay là thường mở (ngắt kết nối) chờ cho đến khi đủ thời gian trễ 0-10s (điều chỉnh).Thời gian trễ được điều chỉnh (0 đến 10 giây).Tăng tụ C1 có thể làm tăng thời gian trễ.Thiết bị chịu tải tối đa 2000W.Công thức thời gian trễ: T = 1.1C. Ví dụ: một tụ điện 100uf và điện trở 100K thì T = 1,1 * 100000 * 0.0001 = 11 giây.RELAY giống như một công tắc hẹn giờ, thiết kế CPU định thời hiệu suất cao, tích hợp đèn LED báo nguồn và đèn LED chỉ báo thời gian kích hoạt công tắc, thời gian từ micro giây đến nhiều giờ. THÔNG SỐ KỸ THUẬT: Kích thước: 6.8cm * 2.1cmSử dụng IC : NE555 loại dánĐiện áp làm việc: DC 12 VThời gian delay: 1-10s (điều chỉnh được)Đèn báo: đèn báo nguồn, đèn báo hết thời gian delayRelay: sử dụng relay 10A/250V ÷ 125V, 10A/28VDC ÷ 30VDCTiếp điểm 1 NO (CB), 1 NC (CK) (tiếp điểm NO đóng lại khi hết thời gian delay và tiếp điểm NC mở ra)Có thể tăng thời gian delay lớn hơn 10s bằng cách tăng giá trị tụ điện C1
