Mạch timer cho máy hàn cell pin.BTA 41-BTA100( Bản chuẩn 2 ic)

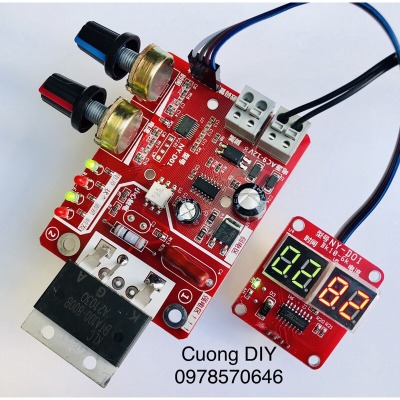

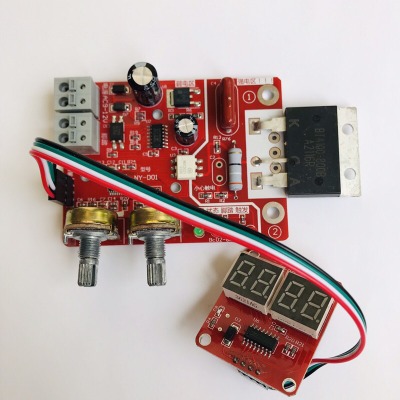

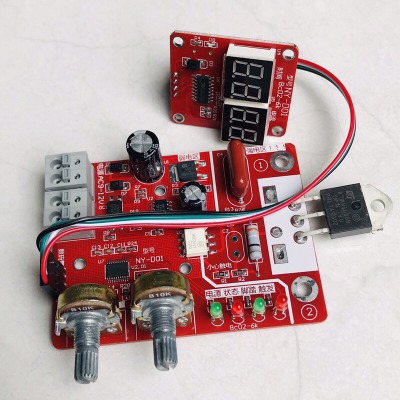

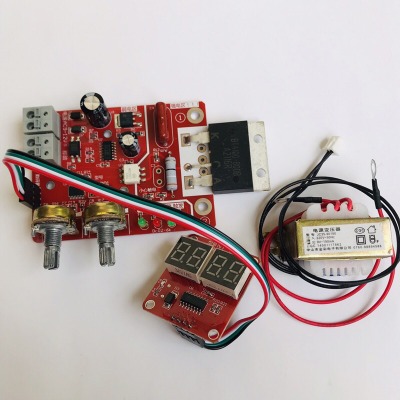

- Mạch timer NY-D01 máy hàn cell pin dùng triac BTA41/BTA100 chịu dòng 40A/100A.

- Mạch có thể điều chỉnh thời gian trễ, công suất điểm hàn phù hợp với mỗi loại pin và kẽm hàn khác nhau để tạo ra mối hàn đẹp và chắc.

- Sản phẩm này kết hợp với Tay hàn và Biến áp lò vi sóng sẽ tạo thành máy hàn cell (máy hàn điểm) chuyên dụng.

- Led báo nguồn và báo hoạt động cho cả 2 phần điều khiển và công suất giúp dễ dàng xác định trạng thái của mạch.

- Có màn hình hiển thị LED chuyên nghiệp hơn.

Thông số kỹ thuật:

- Dùng nguồn nuôi 9-12v AC.

Nguồn: 9-12 AC (Nếu dùng nguồn 9-12v DC mạch sẽ không hoạt động)

- Dòng tải qua mạch timer: tối đa 40A/100A

- Triết áp điều chỉnh độ trễ (bên trái): nên để 01-02s

- Triết áp điều chỉnh dòng (bên phải): Nên chỉnh từ 50-99% tuỳ độ dày kẽm hàn.

- Kích thước mạch: 77 x 50mm

- Khối lượng: 60g

- Xuất xứ: Trung Quốc.

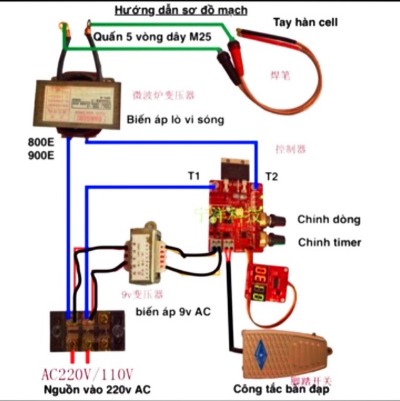

LƯU Ý: Biến áp 900E trở lên dùng BTA100. Đấu nối như hình đã hướng dẫn.
