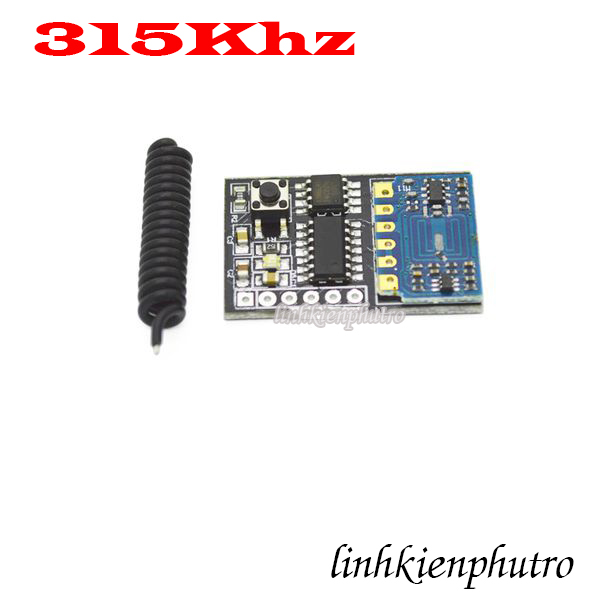

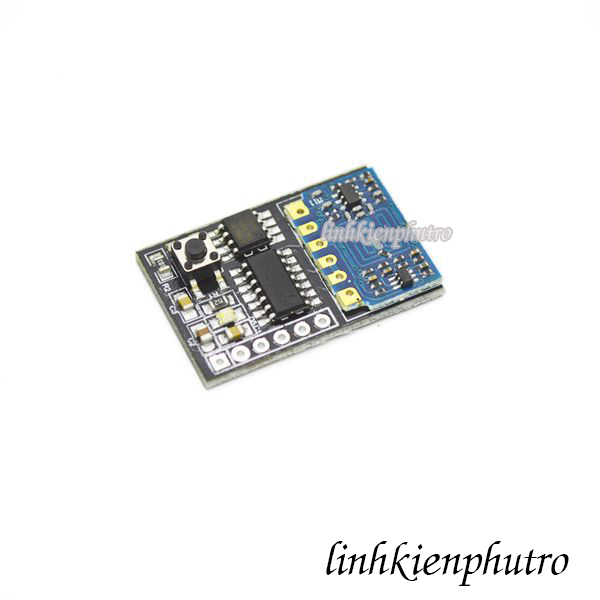

[HCM]Mạch Thu RF Học Lệnh KB3 315Khz

Mạch Thu RF Học Lệnh 315MHz - KB3 có chức năng thu tín hiệu sóng RF tần số 315MHz, ngõ ra 4 kênh được đẩy lên mức cao (high) khi nhận được tín hiệu điều khiển.

Mạch sử dụng đơn giản với nút nhấn học lệnh giúp bạn dễ dàng thao tác cài đặt nhận diện nhiều loại remote sử dụng chip 1527 hoặc 2262,...

Thông số kỹ thuật:

• Điện áp hoạt động: DC 4.5V - 5V

• Dòng tĩnh: 3mA

• Ngõ ra: 4 kênh (ngõ ra mức cao)

• Tần số hoạt động: 315MHz

• Chế độ nhận diện: Học lệnh

• Chế độ hoạt động: Self-locking -Jog -Interlocking (tự giữ - nhấp nhả - chuyển tiếp)

• Khoảng cách nhận: 15 - 100m (tùy môi trường)

• Kích thước: 20 x 30 x 6mm

Hướng dẫn sử dụng:

Đầu tiên cấp nguồn rồi nhấn giữ đèn, đèn nháy 1 lần là học kênh 1, đèn nháy 2 lần thì là học kênh 2, đèn nháy 3 lần là học kênh 3, nháy 4 lần là học kênh 4. Ở mỗi giai đoạn mình nhấn nút cần học trên remote tương ứng.

Mạch có 3 chế độ nhấn giữ, nhấn nhả, chuyển tiếp.

Cài đặt cácchế độ như sau:

Tắt nguồn, nhấn giữ nút rồi cấp nguồn trở lại, đèn nháy 1 lần là đang ở chế độ 1. Tắt nguồn, nhấn giữ nút rồi cấp nguồn trở lại, đèn nháy 2 lần là đang ở chế độ 2, tương tự với chế độ 3.
