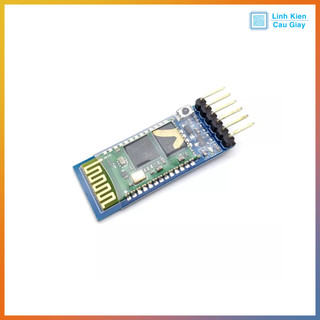

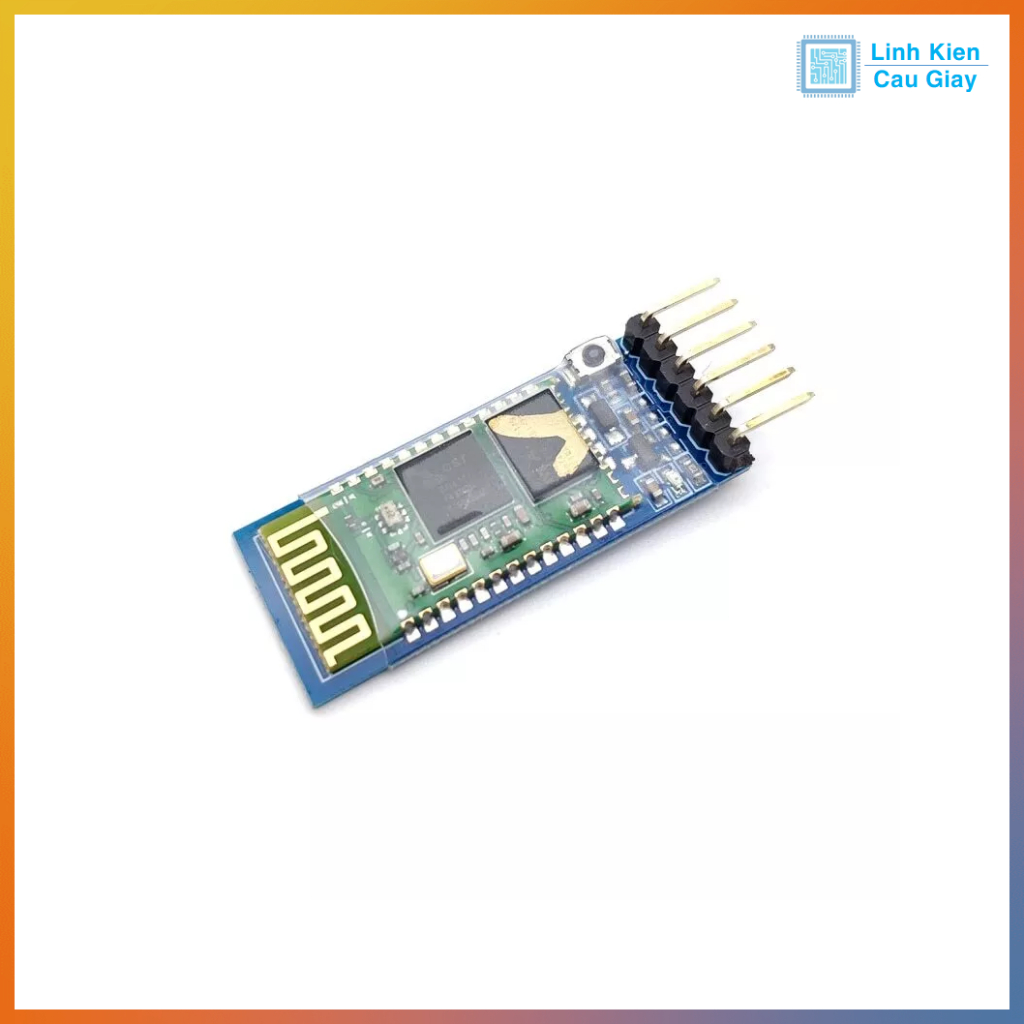

Module thu phát Bluetooth HC-05 đã ra chân

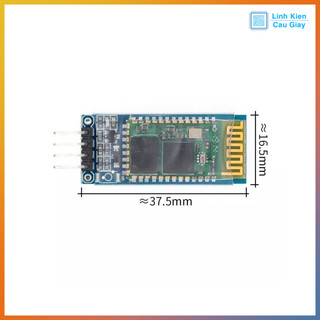

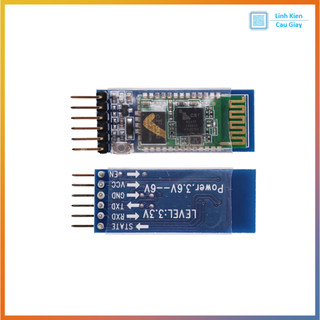

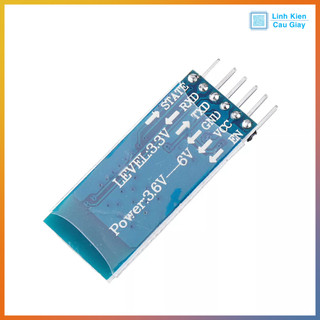

Module Bluetooth HC-05 – Thu phát không dây UART (ra chân sẵn) Mô tả sản phẩm HC-05 là module Bluetooth phổ biến, dùng để truyền dữ liệu không dây qua UART. Khác với HC-06 (chỉ Slave), HC-05 có thể làm Master hoặc Slave, cấu hình qua AT Command. Phiên bản này đã hàn sẵn header ra chân (breakout), tiện lợi khi dùng breadboard hoặc dây jumper. Ứng dụng Truyền dữ liệu không dây cho Arduino/ESP32. Làm remote điều khiển robot, xe điều khiển từ xa. Smart Home: điều khiển thiết bị bằng điện thoại. Kết nối IoT cơ bản qua Bluetooth. Trao đổi dữ liệu giữa hai vi điều khiển qua Bluetooth. Sơ đồ chân EN/KEY: bật chế độ AT Command. VCC: 5V (có tích hợp mạch ổn áp). GND: mass. TXD: dữ liệu truyền (TTL, 3.3V logic). RXD: dữ liệu nhận (TTL, 3.3V logic, cần trở chia áp nếu dùng 5V). STATE: báo trạng thái kết nối. Thông số kĩ thuật Model: HC-05. Chuẩn Bluetooth: 2.0 + EDR. Điện áp hoạt động: 3.6V – 6V (khuyên dùng 5V). Dòng hoạt động: 30 – 40mA. Giao tiếp: UART (9600 bps mặc định, cấu hình AT Command). Chế độ: Master/Slave (cấu hình được). Tầm hoạt động: ~10 mét (không vật cản). Kích thước module: ~ 37mm x 15mm. Hướng dẫn sử dụng Cấp nguồn 5V vào VCC, nối GND chung. Kết nối TX ↔ RX, RX ↔ TX (Arduino/ESP32). Dùng baudrate mặc định 9600 bps để trao đổi dữ liệu. Muốn cấu hình (Master/Slave, tên, mật khẩu): giữ nút EN/KEY khi cấp nguồn để vào chế độ AT, baudrate 38400 bps. Dùng lệnh AT: AT → kiểm tra module. AT+NAME=HC05_Arduino → đổi tên. AT+PSWD=1234 → đổi mật khẩu. AT+ROLE=0/1 → chọn Slave/Master. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #HC05 #Bluetooth #Arduino #ESP32 #STM32 #RaspberryPi #DIYArduino #ModuleDienTu #RobotDIY #SmartHome .
