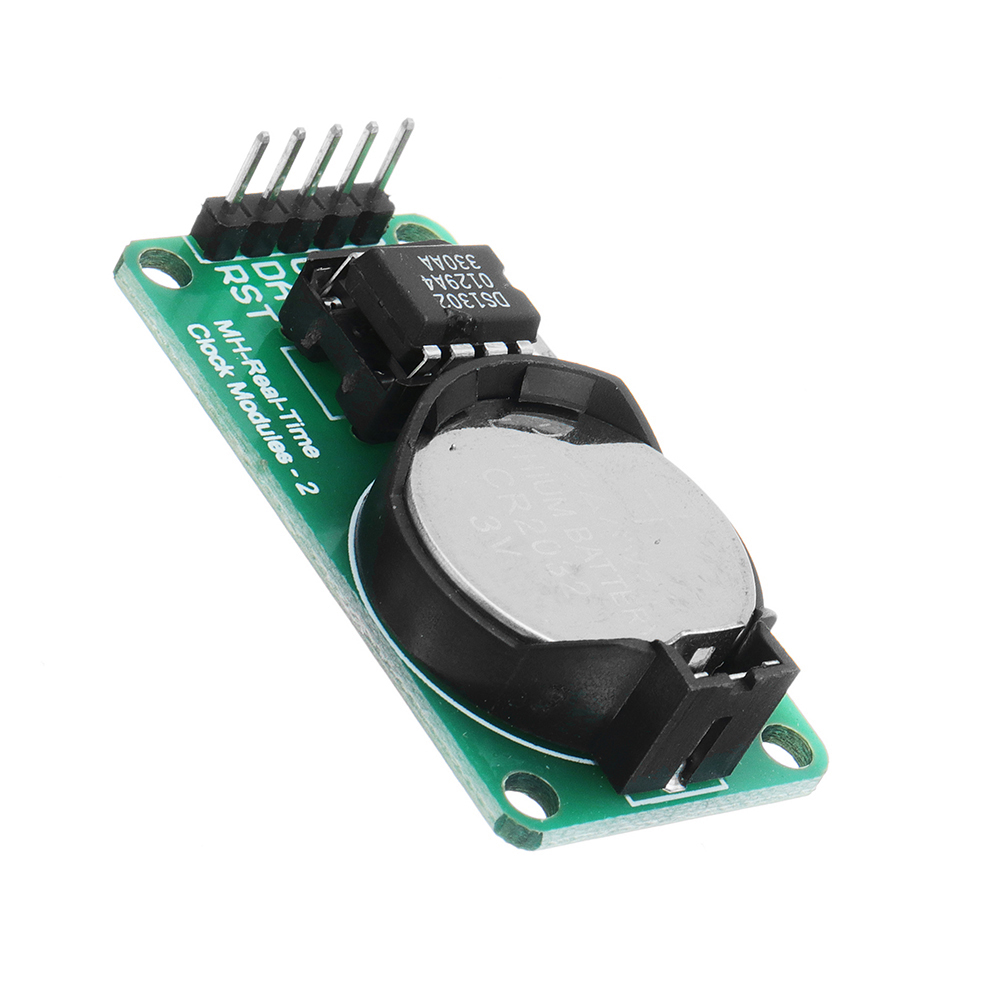

[HCM]Mạch THỜI GIAN THỰC DS1302

THÔNG SỐ KĨ THUẬT

• Kích thước: 47mm x 17mm x6 mm (L x W x H)
• Chip chính: DS1302 IC thời gian thực
• Điện áp làm việc: DC 3.3~ 5V
• Phạm vi nhiệt độ chịu đựng được(độ C): 0 ~ 70
• Chếđộ I/O nối tiếp

ỨNG DỤNG

• Làmđồng hồ các loại hiện thị bằng led 7Segs, lcd, hiện thị lên màn hình máy tính. . . .

——————–CODE THAM KHẢO——————–

Thư việnDS1302.h

// DS1302: RST pin -> Arduino Digital 2// DAT pin -> Arduino Digital 3// CLK pin -> Arduino Digital 4#include //to detect correct LCD i2c address, read http://osoyoo.com/2014/12/07/16x2-i2c-liquidcrystal-displaylcd/DS1302 rtc(2, 3, 4);void clockdate() {Serial.begin(9600); Serial.print(rtc.getDateStr(FORMAT_LONG,FORMAT_LITTLEENDIAN, '/'));// check 1302 library and see FORMAT_BIGENDIAN:2010-01-01;FORMAT_LITTLEENDIAN:01-01-2010 Serial.print(" "); Serial.print(rtc.getDOWStr()); Serial.print(" "); Serial.println(rtc.getTimeStr());}void setup(){ rtc.halt(false); rtc.writeProtect(false); rtc.setDOW(WEDNESDAY);rtc.setTime(17, 16,00);rtc.setDate(30, 10, 2018);rtc.writeProtect(true); }void loop(){clockdate(); delay(1000);}
