Mạch tạo trễ đóng ngắt thiết bị (Delay relay module)

Mạch tạo trễ đóng ngắt thiết bị một chiều tắt nguồn ngắt kết nối mạch thời gian trễ chu kỳ kích hoạt. Rơle duy trì hoãn tắt nguồn và kích hoạt công tắc mạch thời gian trễ chu kỳPhạm vi thời gian: 0,01 giây đến 9999 phút. Mạch tạo trễ đóng ngắt thiết bị này có màn hình LCD, rất rõ ràng, dễ sử dụng, mạnh mẽ, nhưng vui lòng người mua xem hướng dẫn vận hành của sản phẩm này, những sản phẩm rất thiết thực.

Mô-đun nổi bật:

• 1. Với màn hình tinh thể lỏng, chế độ hiện tại và các thông số rõ ràng trong nháy mắt, rất rõ ràng, đơn giản và thực tế;
• 2.Hỗ trợ điều khiển kích hoạt nút, kích hoạt mức cao và thấp, điều khiển số lượng chuyển đổi, phù hợp với hầu hết các dịp;
• 3. Cung cấp điện áp rộng (6 ~ 30V), rất thuận tiện khi sử dụng;
• 4.Hỗ trợ tải lên dữ liệu UART và cài đặt tham số;
• 5. Chức năng tạm dừng một nút, với bảo vệ kết nối ngược, kết nối ngược không bị cháy;
• 6. Đã thêm chế độ ngủ. Sau khi bật, không có thao tác nào trong khoảng 5 phút và đèn nền LCD sẽ tự động tắt; bất kỳ nút nào cũng thức dậy;
• 7. Các thông số OP, CL, LOP khác nhau có thể được đặt . Các tham số này độc lập với nhau và được lưu riêng.
• 8. Tất cả các tham số cài đặt được tự động tắt và lưu.

Chế độ làm việc mạch tạo trễ đóng ngắt thiết bị:

• P0: Sau khi tín hiệu được kích hoạt, rơle sẽ bật trong khoảng thời gian cài đặt, sau đó tắt cho đến khi tín hiệu được kích hoạt lại.
• P1: Sau khi tín hiệu được kích hoạt, rơle sẽ bật trong khoảng thời gian cài đặt và sau đó tắt, trong thời gian OP nếu tín hiệu kích hoạt lại thì thời gian được chạy lại từ đầu nhưng relay vẫn giữ trạng thái.
• P2: Sau khi tín hiệu được kích hoạt, rơle sẽ bật trong khoảng thời gian cài đặt và sau đó tắt, trong thời gian OP nếu tín hiệu kích hoạt lại, rơle bị ngắt kết nối và thời gian reset lại từ đầu.
• P3: Sau khitín hiệu được kích hoạt, rơle sẽ tắt thời gian CL và sau đó rơle bật;
• P4: Tín hiệu kích hoạt, relay được bật sau một thời gian OP, relay mở sau thời gian CL, sau đó chu kỳ hoạt động như cài đặt LP (số lần nhất định hoặc mãi mãi), trong lúc chạy nếu kích lại tín hiệu thì relay ngắt và thời gian reset lại từ đầu.
• P5: Tín hiệu kích hoạt, relay mở sau thời gian CL, relay được bật sau thời gian OP, và sau đó là chu kỳ trên các hoạt động, tuần hoàn đến các kích lại tín hiệu, khôi phục tình trạng ban đầu
• P6: Không yêu cầu tín hiệu kích, hoạt sau khi bật nguồn, rơle bật sau thời gian OP, rơle tắt sau thời gian CL, hành động trên được quay vòng, số chu kỳ (LOP) có thể được đặt, cuối chu kỳ giữ cho rơle mở;
• P7: Không yêu cầu tín hiệu kích hoạt sau khi bật nguồn, rơle tắt thời gian CL, rơle bật thời gian OP và hành động trên được quay vòng, số chu kỳ (LOP) có thể được đặt; Kết thúc chu kỳ sẽ bật rơle;
• P8: Chức năng giữ tín hiệu Nếu có tín hiệu kích hoạt, thời gian bị xóa và chạy lại từ đầu nhưng rơle vẫn bật, khi tín hiệu biến mất, rơle sẽ tắt sau khi định thời OP, trong thời gian đó, có tín hiệu và thời gian bị xóa;
• P9: Chức năng giữ tín hiệu. Nếu có tín hiệu kích hoạt, thời gian bị xóa, rơle vẫn mở, khi tín hiệu biến mất, rơle được bật sau thời gian CL; Trong thời gian, có tín hiệu và thời gian bị xóa
• (P0 ~ P7) chế độ, nút on/off trên bề mặt là nút tạm dừng;
• Chế độ P8 P9, nút tạm dừng trong giao diện đang chạy làm tín hiệu kích hoạt, chức năng nút bấm của nó nhấn / bấm không lâu;

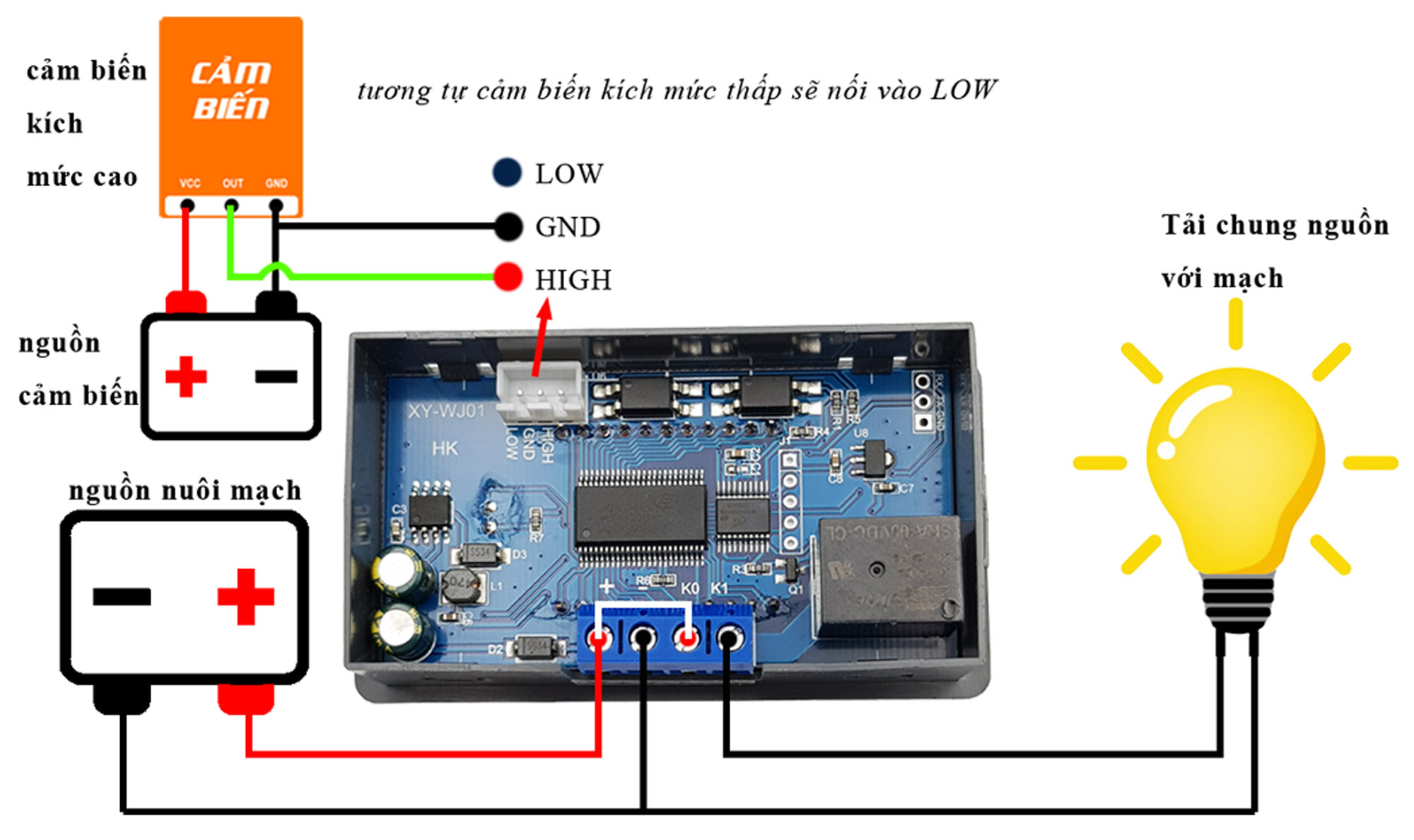

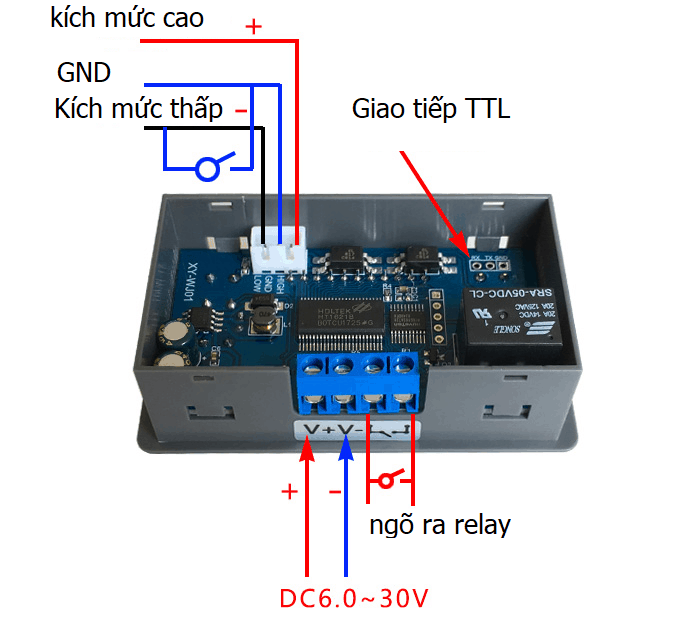

Sơ đồ đấu nối

Sơ đồ đấu nối Mạch tạo trễ đóng ngắt thiết bị (Delay relay module)

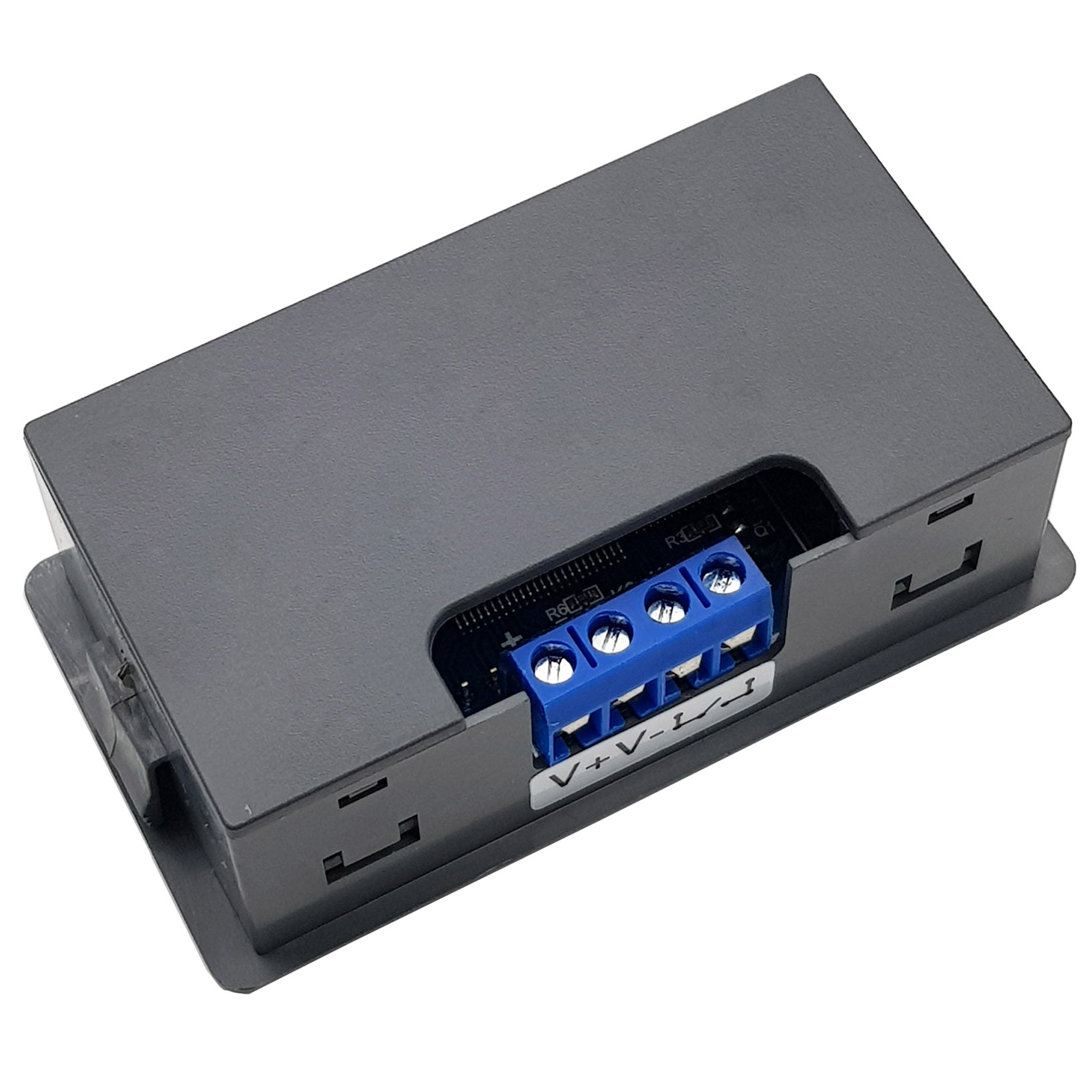

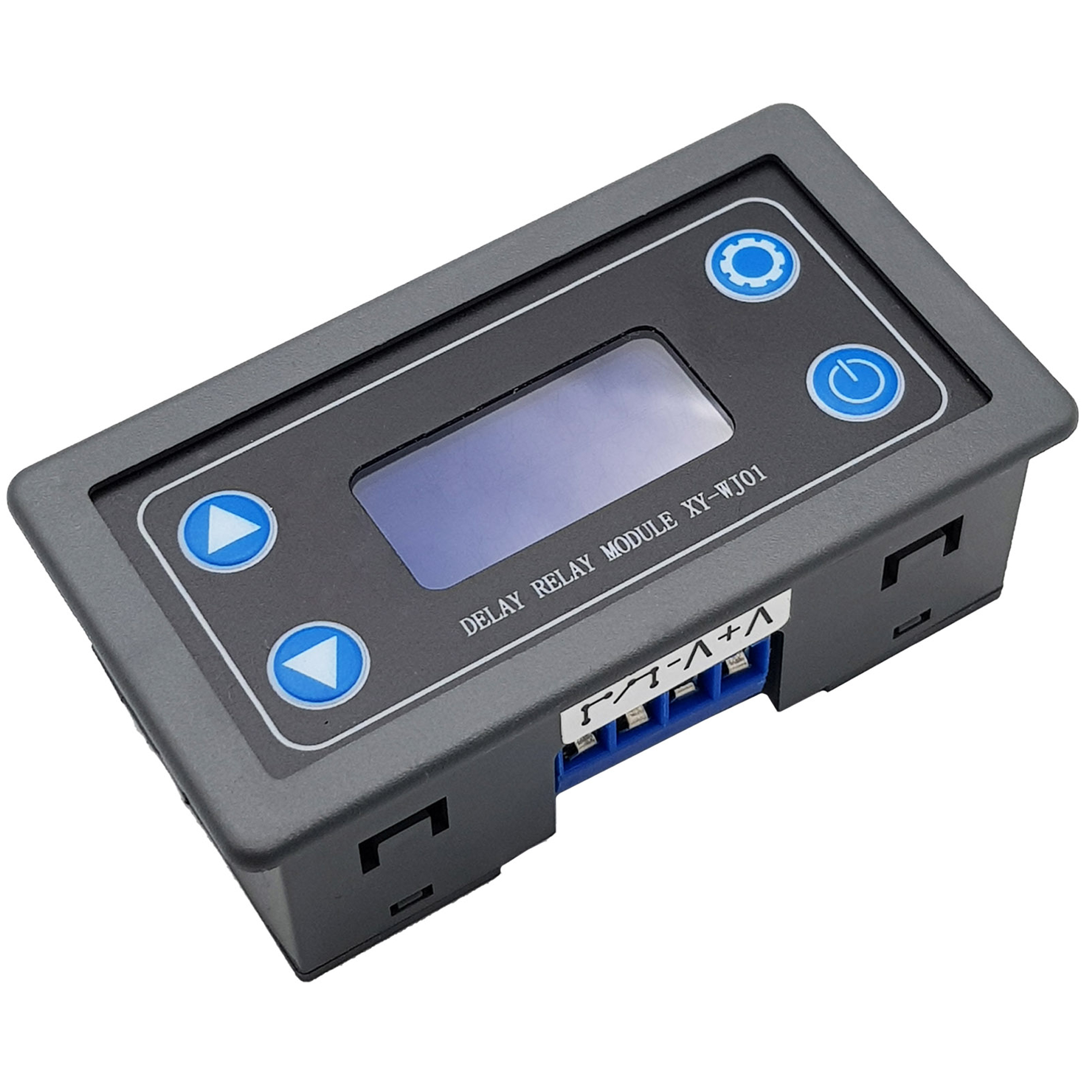

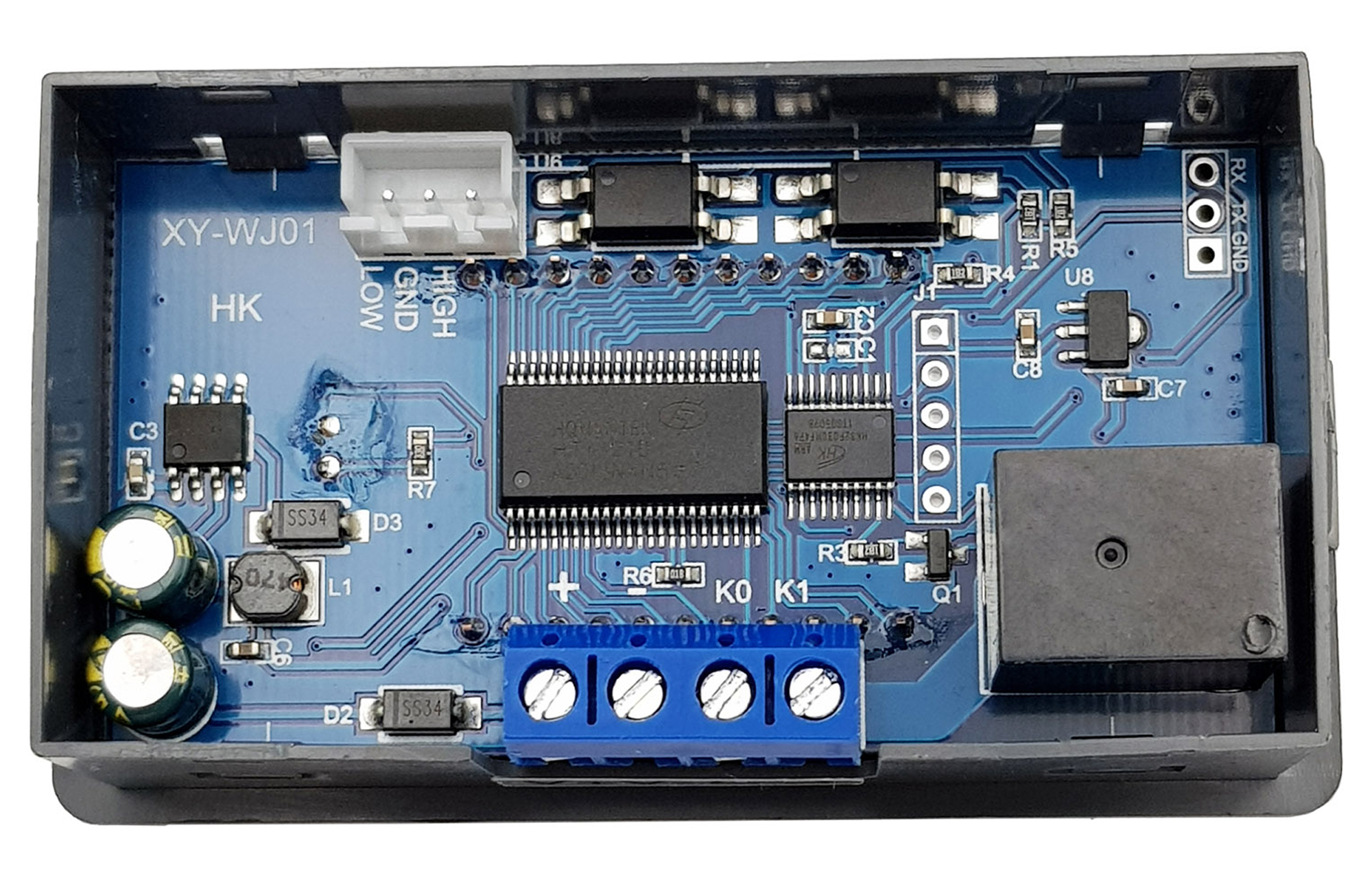

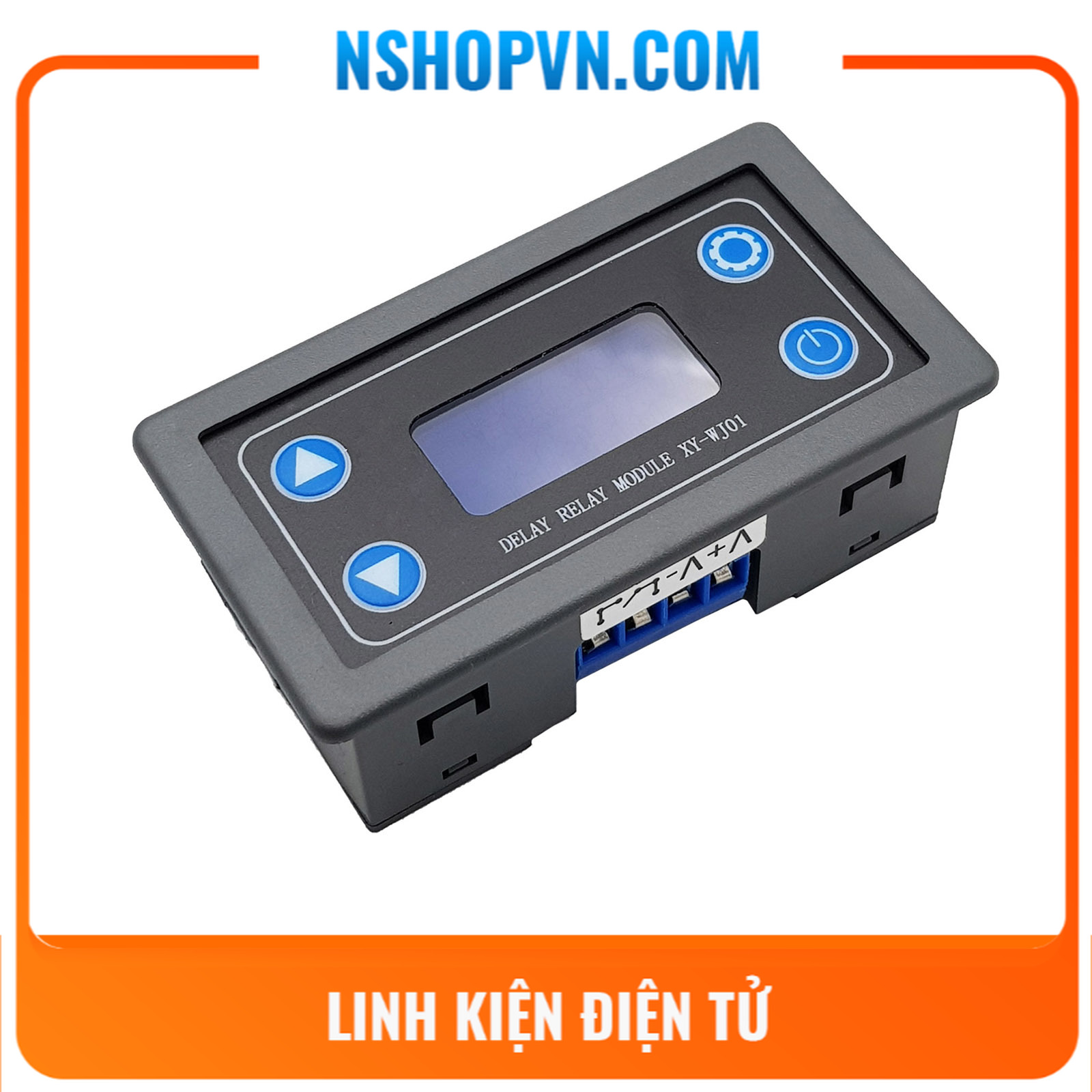

Hình ảnh Mạch tạo trễ đóng ngắt thiết bị

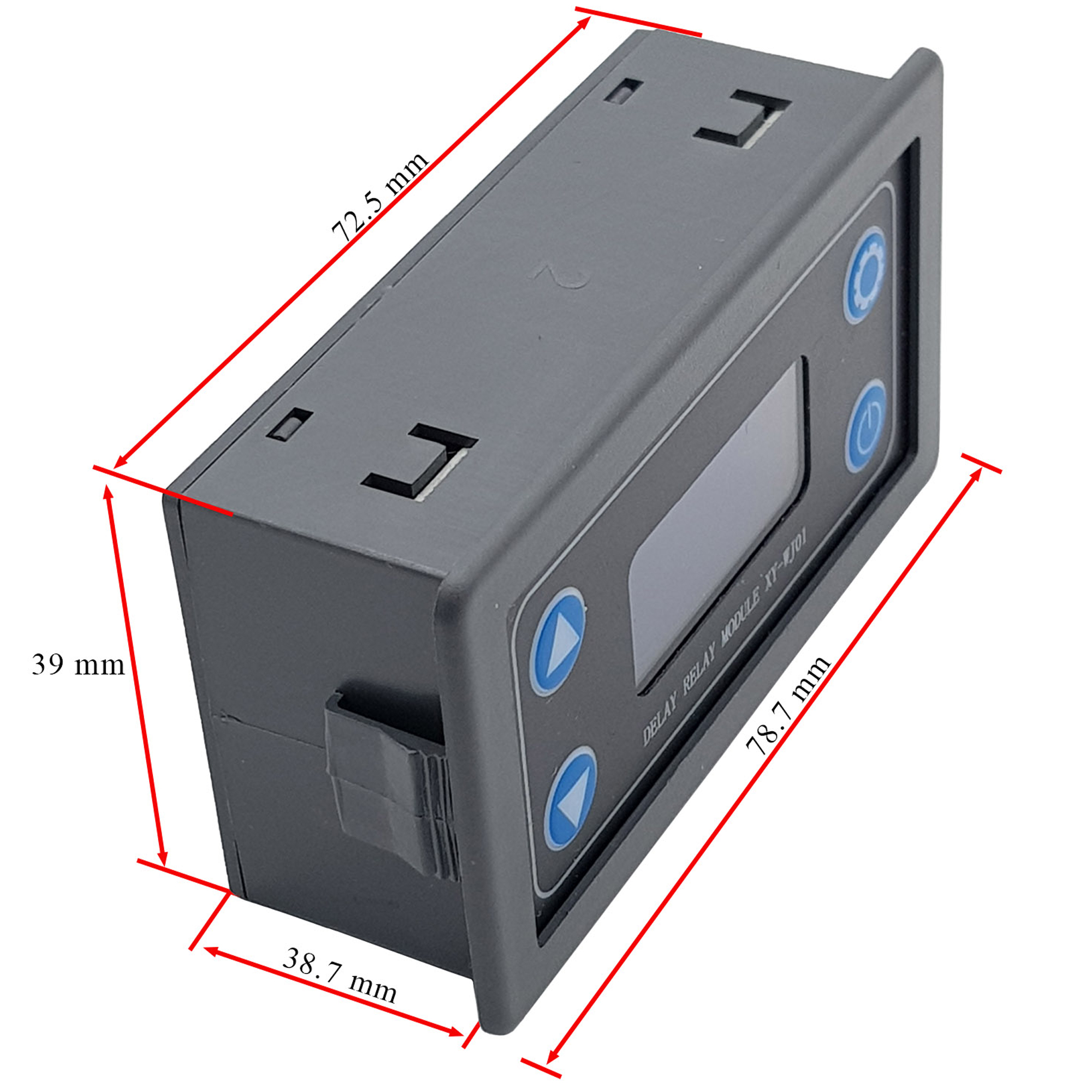

Kích thước Mạch tạo trễ đóng ngắt thiết bị (Delay relay module)
