Mạch Sạc Pin Lithium TP4056 (1A)

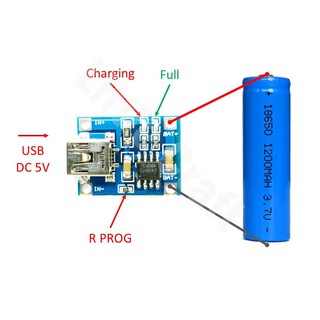

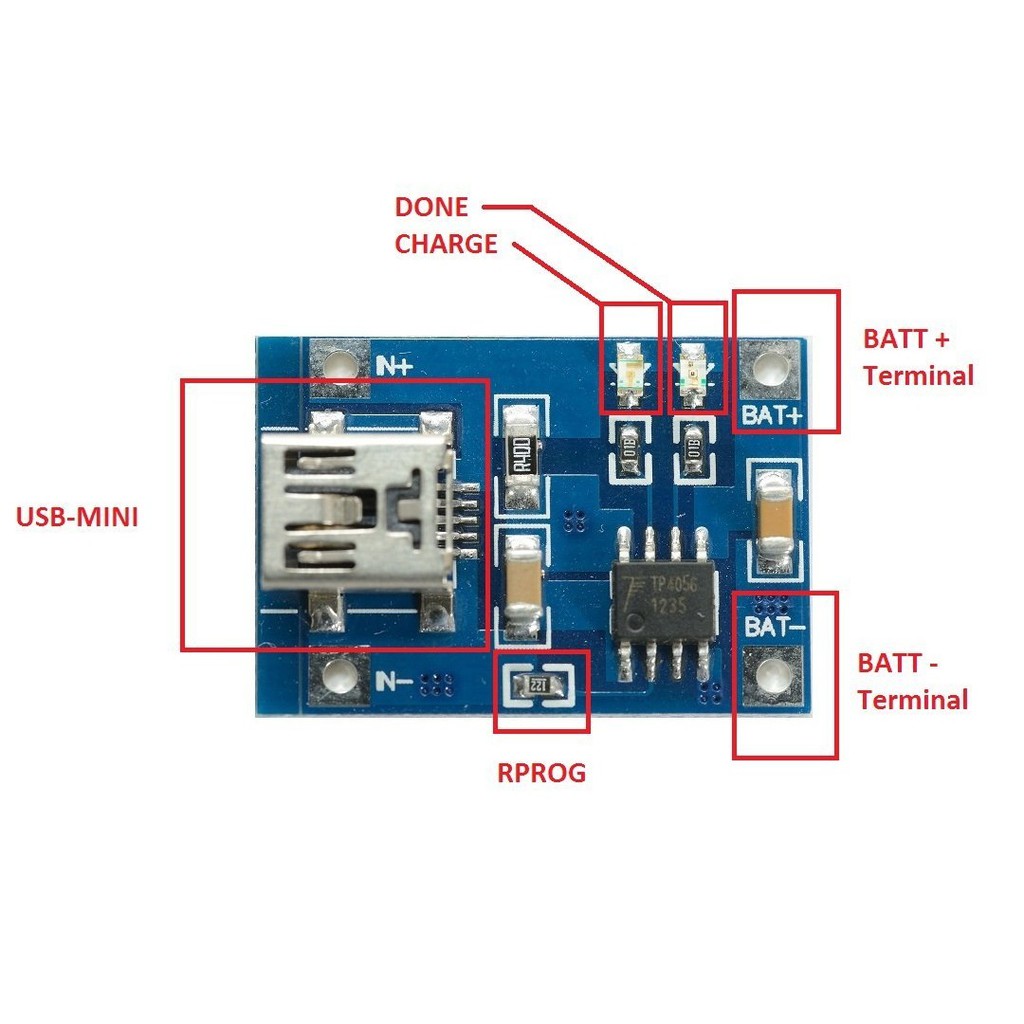

1. Giới thiệu Mô-đun sạc pin Lithium TP4056 1A là mô-đun sạc pin lithium 3.7V có kết nối Mini USB trên board mạch. Với đầu Mini-USB, bạn có thể kết nối trực tiếp với cổng USB của máy tính để sạc pin. Nếu không có cổng sạc USB, bạn có thể sử dụng điện áp nguồn bên ngoài cấp vào các chân IN + / IN-, rất phù hợp cho các dự án DIY do nó có kích thước nhỏ và nhẹ. Module sử dụng kiến trúc PMOSFET nội giúp loại bỏ việc sử dụng diode chặn dòng. Điện áp sạc được cố định ở mức 4.2V và dòng sạc được điều khiển bên ngoài với một điện trở duy nhất. TP4056 tự động chấm dứt chu kỳ sạc khi dòng sạc giảm xuống 1/10 giá trị được lập trình sau khi đạt được mức điện áp sạc đầy. TP4056 có các tính năng gồm điều khiển dòng điện, khóa mức điện áp thấp, sạc tự động và hiển thị trạng thái đang sạc hay đầy pin 2. Thông số kỹ thuật 1. Điện thế ngõ vào : 4.5V ~ 5.5V. 2. Cổng kết nối ngõ vào: Micro USB port. 3. Phương thức sạc pin: linear charge. 4. Điện áp sạc đầy: 4.2V. 5. Công suất: 4.2 w. 6. Charging accuracy: 1.5%. 7. Nhiệt độ hoạt động: -10 to +85ºC 8. Đèn LED hiển thị khi đang sạc: Blue LED - Đang Sạc, Red LED - Pin đầy 3. Chú ý: Module không có bảo vệ quá dòng. Dòng sạc tốt nhất là 0,37 lần dung lượng pin Dây sạc không nên dùng loại quá nhỏ hoặc quá lớn Đảm bảo kết nối tốt với pin khi sạc IC khi làm việc có độ nóng 60 độ là bình thường. Nối ngược đầu vào sẽ không ảnh hưởng đế IC nhưng nối ngược cực pin sẽ làm cháy board mạch.
