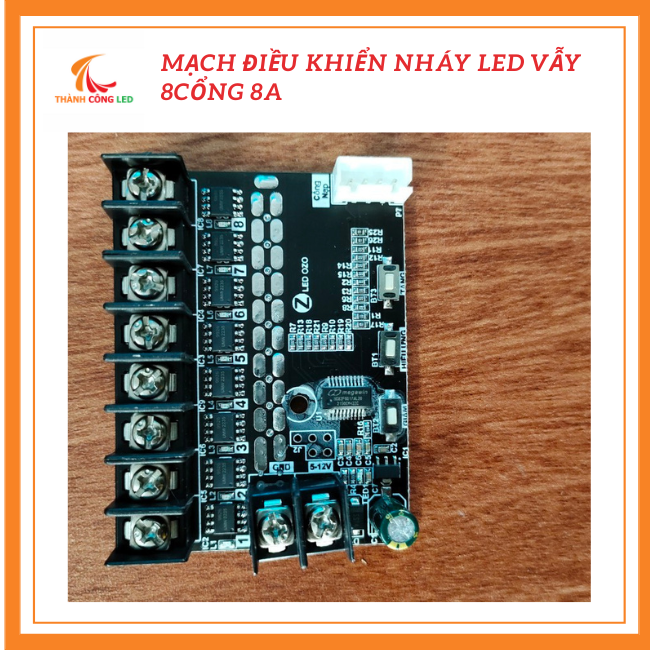

Mạch nháy LED vẫy 8 cổng 8A ( dùng cho LED ruồi, F5 ... điện áp 5V hoặc 12V )

Mạch điều khiển nháy led vẫy

Mạch nháy LED vẫy 8 cổng 8A ( dùng cho LED ruồi, F5 ... điện áp 5V hoặc 12V )

- Sử dụng cáp USB micro để nạp dữ liệu Ứng dụng: tạo lên các hiệu ứng nhấp nháy sinh động cho các biển quảng cáo với số lượng lớn.

- Thông số kỹ thuật: - Điện áp hoạt động : 5V -12V .

- Ứng dụng cho biển vẫy , nháy trang trí thu hút người nhìn .

- Các loại đèn Led hay dung là LED ruồi , F5 , F8 ….

- Công suất :8A hoặc 30A tùy loại quý khách chọn.

Các bước đấu nối mạch led nháy vẫy.( 5v / 12V )

Dưới đây là 4 bước trong quy trình thực hiện đấu nối mạch nháy vẫy đơn giản và hiệu quả:

• Bước 1: Tách tải ( đèn led) đấu chung dây dương (+) :gộp chung các dây dương (+) của led để đấu nối chia đều về các nguồn AC 5V hoặc 12V để sử dụng cho đèn led.
• Bước 2: Tách tải ( đèn led ) đầu âm (-) LED về mạch điều khiển : chia chân âm của đèn muốn chạy hiệu ứng về các kênh nằm trên mạch điều khiển.
• Bước 3: Cấp nguồn cho mạch khiển nháy vẫy : Đấu đủ âm (-), dương (+)để cấp nguồn cho mạch điều khiển .
• Bước 4:Đấu thông âm nguồn, thêm dây mát (dây âm) cho mạch.

Nếu người thực hiện sử dụng từ 2 nguồn điện trở lên thì cần phải đấu nối thông âm nguồn của các bộ nguồn với nhau thì mạch mới có thể vận hành bình thường.

Sử dụng chung cho các loại đèn ruồi , F5, F8 …điện áp 5V hoặc 12V .

Công suất là áp dụng / 1 cổng. VD công suất 8A là áp dụng cho 1 cổng. 1 cổng 8A điện áp 5V thì công suất là 40W , Nếu bóng là 0.2W thì sé lắp được 200 bóng . ( thông thường 1 dây F5 tầm 50 bóng)như vậy có thể đấu 4 dây cho 1 cổng .

Khuyến cáo nên dung 80% công suất nhằm bảo đảm độ bền cũng như an toàn cho thiết bị điện tử.
