Mạch Nạp PICKIT3.5 cho vi điều khiển PIC

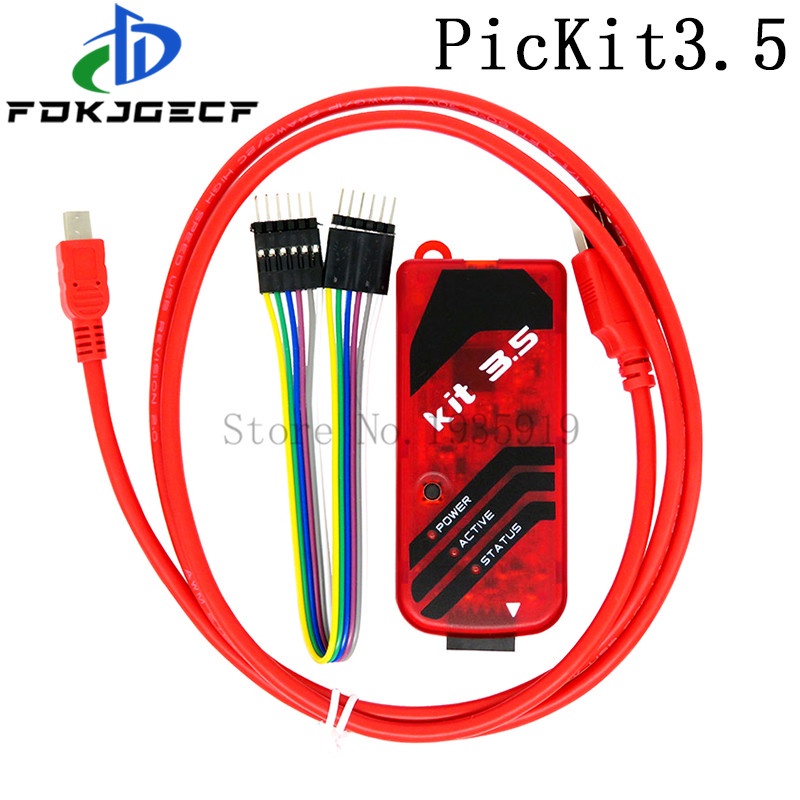

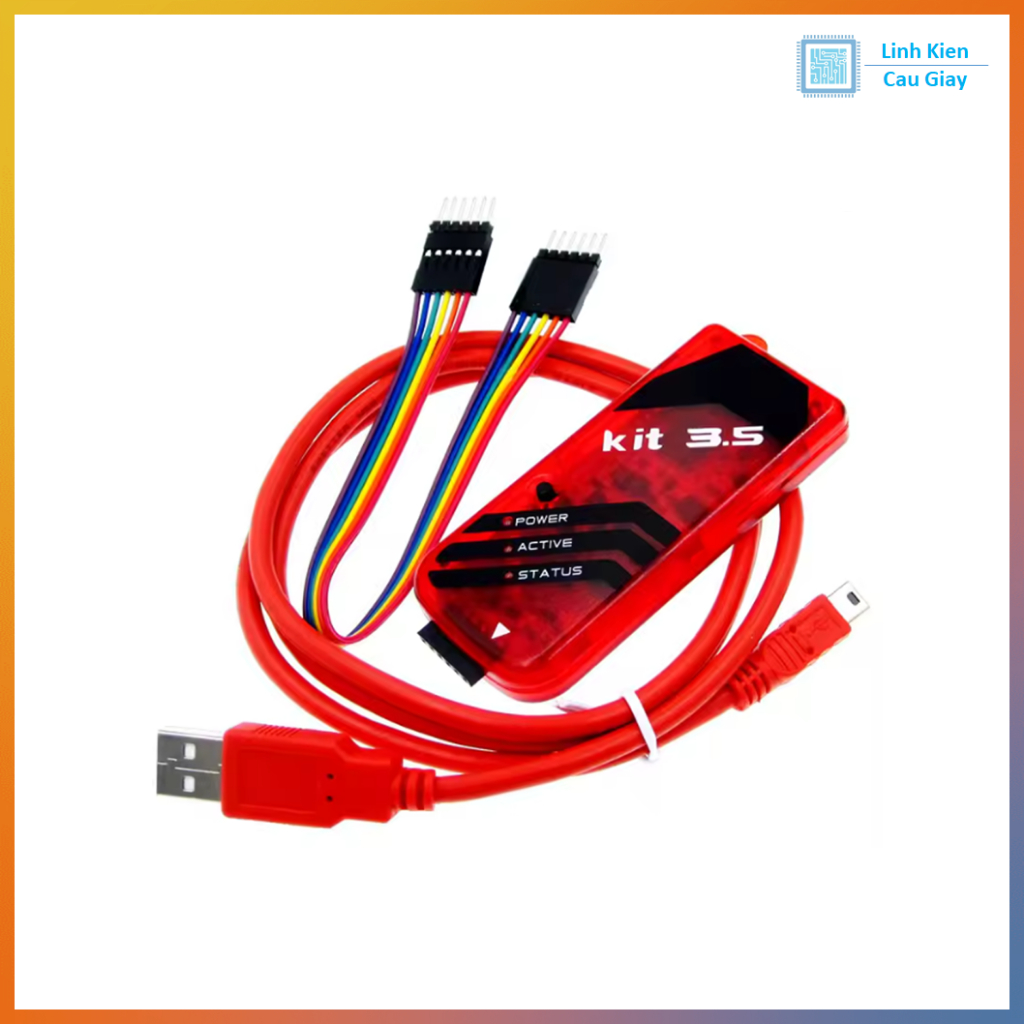

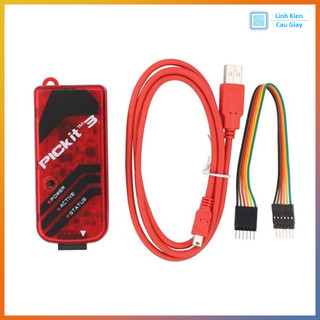

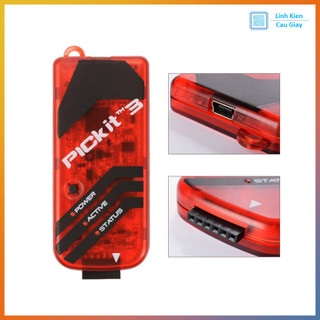

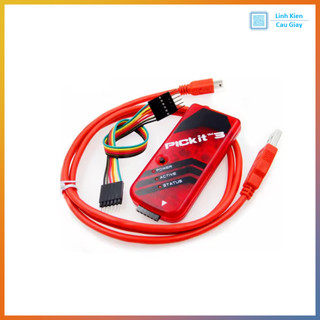

Mạch nạp PICkit 3.5 cho vi điều khiển PIC Mô tả sản phẩm Mạch nạp PICkit 3.5 là phiên bản nâng cấp từ PICkit3, dùng để nạp chương trình và debug trong mạch (In-Circuit Debugger/Programmer) cho các dòng vi điều khiển Microchip PIC, dsPIC, PIC24, PIC32. Mạch kết nối với máy tính qua cổng USB, tương thích với MPLAB / MPLAB X IDE nên rất thuận tiện cho sinh viên, kỹ sư, phòng lab, xưởng R&D. Thiết kế nhỏ gọn, có LED báo trạng thái, sử dụng đầu cắm ICSP 6 chân, dễ tích hợp vào các mạch thí nghiệm, kit phát triển, board điều khiển công nghiệp. Ứng dụng Nạp chương trình cho các mạch dùng vi điều khiển PIC, dsPIC, PIC24, PIC32 Debug (gỡ lỗi) trực tiếp trên mạch thật: đặt breakpoint, chạy từng bước, kiểm tra biến Nạp ROM, nâng cấp firmware cho thiết bị công nghiệp, mạch điều khiển đã triển khai Dùng trong giảng dạy vi điều khiển, phòng thí nghiệm, câu lạc bộ robot, STEM Phù hợp cho sửa chữa, nghiên cứu, phát triển sản phẩm dùng họ PIC Sơ đồ chân Theo chuẩn Microchip (thứ tự từ 1 → 6): VPP / MCLR – Điện áp lập trình, chân reset / MCLR của vi điều khiển VDD – Nguồn cấp cho mạch đích (Target Power) VSS – Mass / GND chung với mạch đích PGD (ICSPDAT) – Chân dữ liệu lập trình / debug PGC (ICSPCLK) – Chân xung clock lập trình / debug AUX – Chân phụ, dùng cho một số chức năng đặc biệt (thường không dùng) Thông số kĩ thuật Giao tiếp máy tính: USB 2.0, cấp nguồn trực tiếp từ cổng USB Điện áp làm việc nội bộ: 5V (ổn áp trên board) Điện áp cấp cho mạch đích (VDD Target): khoảng 2,5V – 5V (tùy cấu hình) Hỗ trợ dòng chip: PIC10, PIC12, PIC16, PIC18 PIC24, dsPIC33 Một số dòng PIC32 (xem thêm danh sách trong MPLAB) Chế độ làm việc: Program, Read, Verify, Erase, Debug Có LED báo Power, Active/Busy, Status/Error (tùy phiên bản PCB) Hỗ trợ phần mềm: MPLAB, MPLAB X IDE Công cụ nạp tích hợp trong IDE, dễ thao tác Hướng dẫn sử dụng Cài MPLAB / MPLAB X IDE và driver cần thiết của Microchip. Kết nối mạch nạp PICkit 3.5 với PC bằng cáp USB. Trên mạch đích (board sử dụng PIC), đưa 5–6 chân VPP, VDD, VSS, PGD, PGC (AUX) ra đầu cắm ICSP 6 chân. Cắm PICkit 3.5 vào header ICSP, đảm bảo chung GND và đúng thứ tự chân. Mở MPLAB, chọn Device (loại chip PIC) và trong phần Programmer / Debugger chọn PICkit 3 (hoặc tương đương với 3.5). Nạp file .HEX (Program) hoặc chạy debug (Debug) tùy nhu cầu: Program: ghi chương trình, Verify, sau đó rút mạch nạp cho mạch chạy độc lập Debug: cắm mạch nạp thường trực, đặt breakpoint, xem thanh ghi, biến… Sau khi sử dụng, tháo mạch nạp, bảo quản nơi khô ráo, tránh cắm ngược đầu ICSP gây chập. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả
