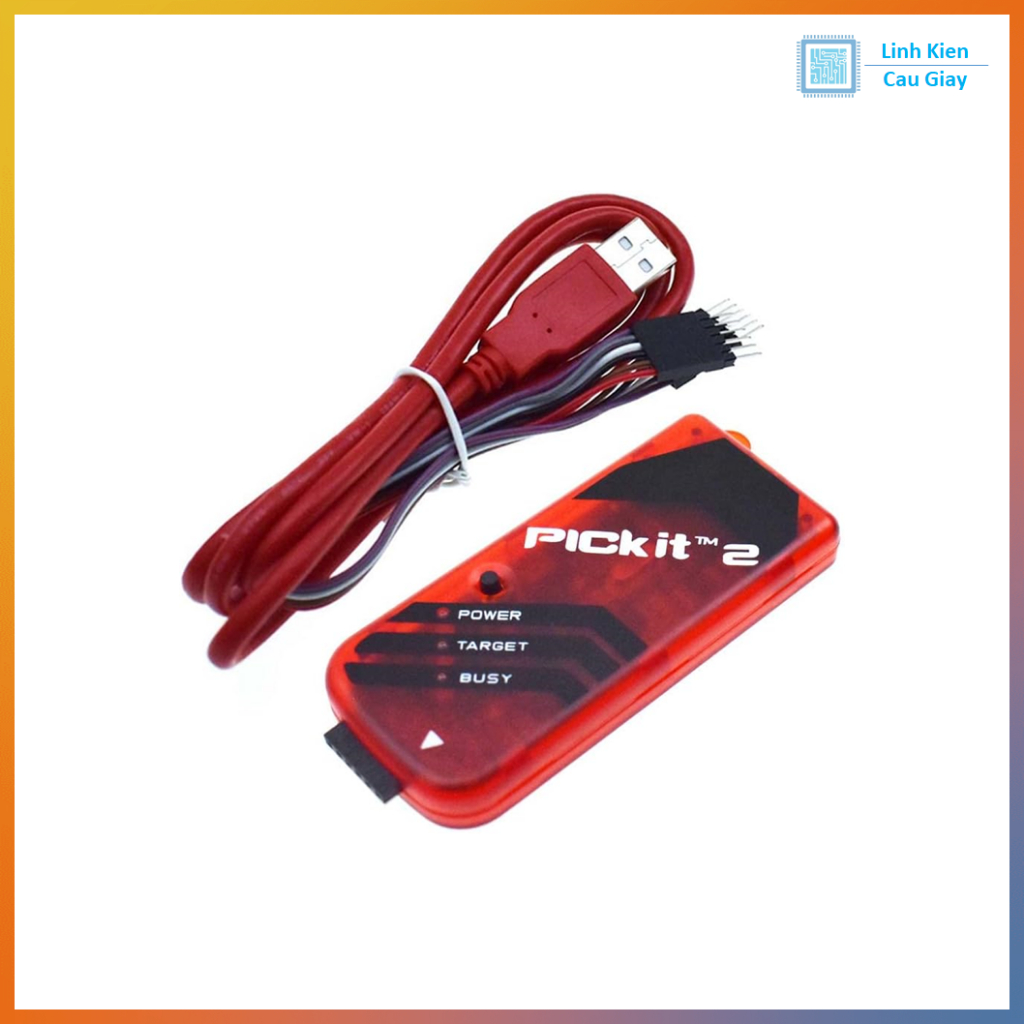

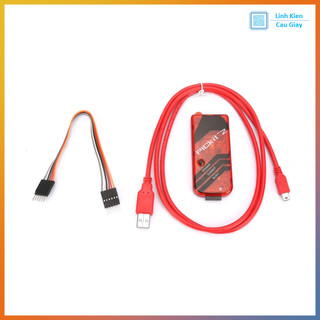

Mạch nạp PICkit 2 cho vi điều khiển PIC

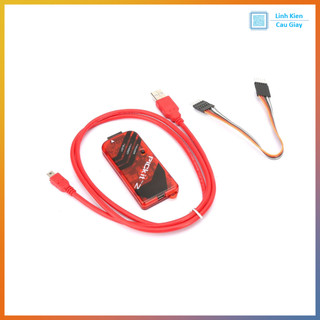

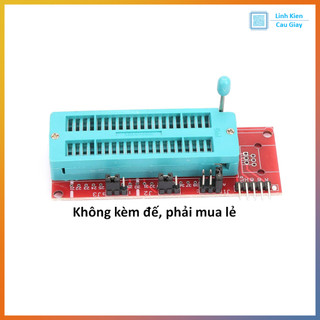

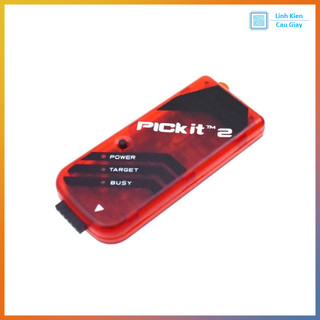

Mạch nạp PICkit 2 cho vi điều khiển PIC Mô tả sản phẩm Mạch nạp PICkit 2 là bộ nạp và debug (gỡ lỗi) trong mạch dành cho các dòng vi điều khiển Microchip PIC. Mạch kết nối với máy tính qua cổng USB, hỗ trợ làm việc với phần mềm MPLAB / MPLAB X hoặc phần mềm PICkit 2 Programmer độc lập. Board thường dùng để: Nạp chương trình cho PIC10, PIC12, PIC16, PIC18, một số dòng PIC24, dsPIC Nạp được cả EEPROM 24Cxx, 25Cxx (tùy phiên bản, qua socket ngoài) Thiết kế nhỏ gọn, có LED báo trạng thái, sử dụng đầu cắm ICSP 6 chân, phù hợp cho phòng lab, sinh viên, DIY, trung tâm đào tạo, xưởng nghiên cứu. Ứng dụng Nạp chương trình cho các mạch sử dụng vi điều khiển PIC Debug, chạy từng bước chương trình trực tiếp trên mạch thật Nạp ROM cho các mạch điều khiển, mạch công nghiệp dùng PIC Hỗ trợ dạy học, làm thí nghiệm về lập trình vi điều khiển tại trường học, phòng STEM, câu lạc bộ robot Dùng trong R&D, sửa chữa thiết bị, nâng cấp firmware cho sản phẩm dùng PIC Sơ đồ chân Tùy hướng in trên board, nhưng chuẩn tiêu chuẩn của PICkit 2 như sau: VPP / MCLR – Điện áp lập trình, chân reset / MCLR của vi điều khiển VDD – Cấp nguồn cho mạch đích (Target Power) VSS – Mass, nối GND chung với mạch đích PGD (ICSPDAT) – Chân dữ liệu trong quá trình nạp / debug PGC (ICSPCLK) – Chân xung clock nạp / debug AUX – Chân phụ, một số ứng dụng đặc biệt (thường không dùng) Khi thiết kế mạch, chỉ cần đưa đúng 5–6 chân ICSP này ra header 6P là có thể cắm trực tiếp mạch nạp vào. Thông số kĩ thuật Kết nối PC: USB 2.0, cấp nguồn trực tiếp từ cổng USB Điện áp làm việc: 5V từ USB, có mạch ổn áp cho phần nạp Điện áp cấp cho mạch đích (VDD Target): khoảng 2,5 – 5V (tùy cấu hình) Hỗ trợ chip: các dòng Microchip PIC10 / PIC12 / PIC16 / PIC18, một số PIC24, dsPIC (xem thêm danh sách trong phần mềm PICkit 2) Chế độ hoạt động: Program, Read, Verify, Erase, Debug Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #mạch_nạp_PICkit2, #mạch_nạp_PIC_USB, #PICKIT2_programmer, #nạp_vi_điều_khiển_PIC, #debug_trong_mạch_PIC, #phụ_kiện_lập_trình_vi_điều_khiển, #linh_kiện_điện_tử_LKCG, #dụng_cụ_học_tập_STEM, #mạch_nạp_PIC_giá_rẻ, #tool_lập_trình_PIC
