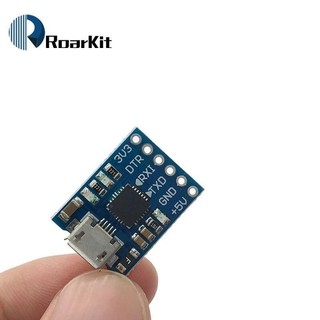

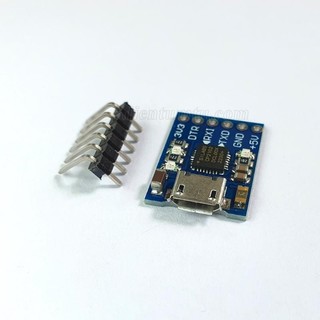

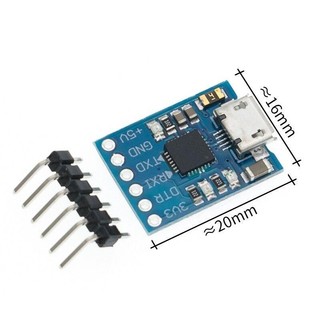

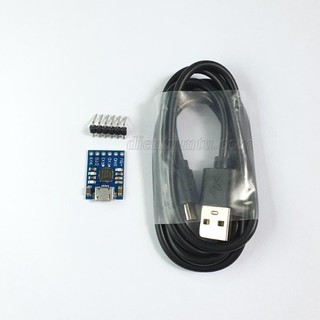

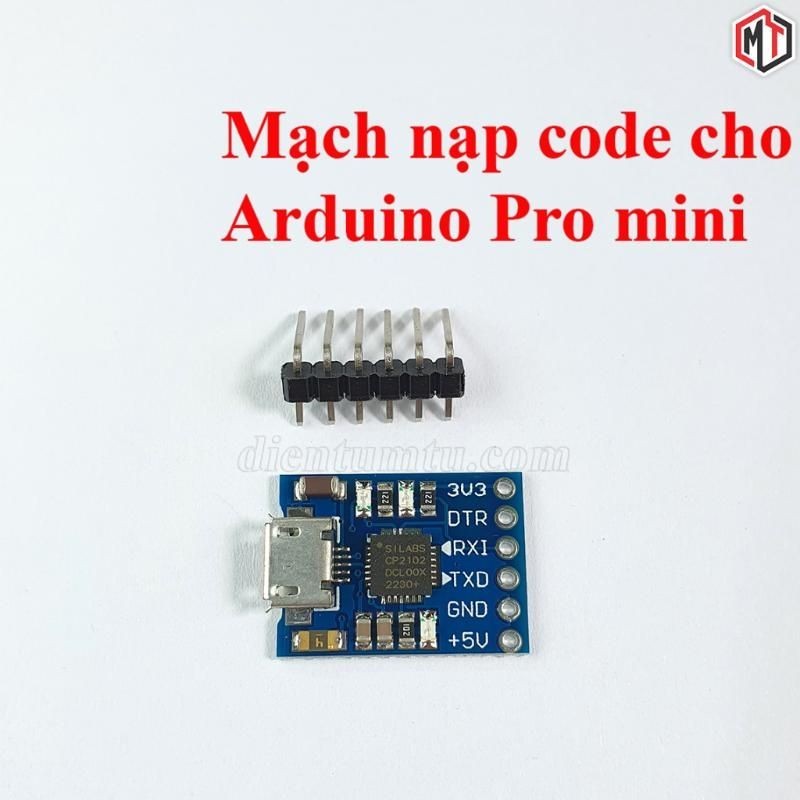

Mạch Nạp Code cho Arduino Pro Mini CP2102 (USB to TTL CP2102)

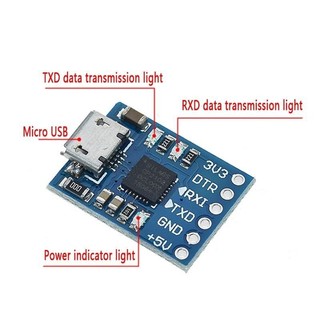

Mạch nạp tương thích cho arduino Pro mini hoặc cho các mạch arduino mà các bạn tự làm. Bạn chỉ cần nối thẳng chân tương ứng rồi dùng ứng dụng arduino IDE trên PC nạp code Thông số kỹ thuật: Mạch sử dụng chip CP2102 Hỗ trợ nhiều Hệ điều hành WinXP, Vista, Win7, Win8, Win10, Server 2003, Mac OS - X, Linux... Mạch không dùng thạch anh ngoài Có 2 đường nguồn 5V và 3V3 Trên mạch có 6 cổng đầu ra: 3.3V DTR 5V Tx Rx Gnd. Trong đó chân DTR được sử dụng để reset vi điều khiển trong quá trình nạp. Tốc độ baurate tối đa 115200 bps. Có LED báo hiệu Tx/Rx khi nhận/gửi dữ liệu. Mô tả chân - 5V: Áp ra 5V (tối đa 500mA). - 3.3V: Áp ra 3.3V - GND: chân mass hoặc nối đất. - DTR: Chân reset để nạp cho vi điều khiển - TXD: chân truyền dữ liệu UART - RXD: chân nhận dữ liệu UART Sơ đồ kết nối như sau: GND —————->GND +5V—————->+5V TXD —————->RX RXD —————-> TX DTR —————-> RESET Điện Tử MTU rất hân hạnh được phục vụ quý khách! ✦ Xem thêm chi tiết tại: https://dientumtu.com/ Điện Tử MTU rất hân hạnh được phục vụ quý khách! ✦ Xem thêm chi tiết tại: https://dientumtu.com/
