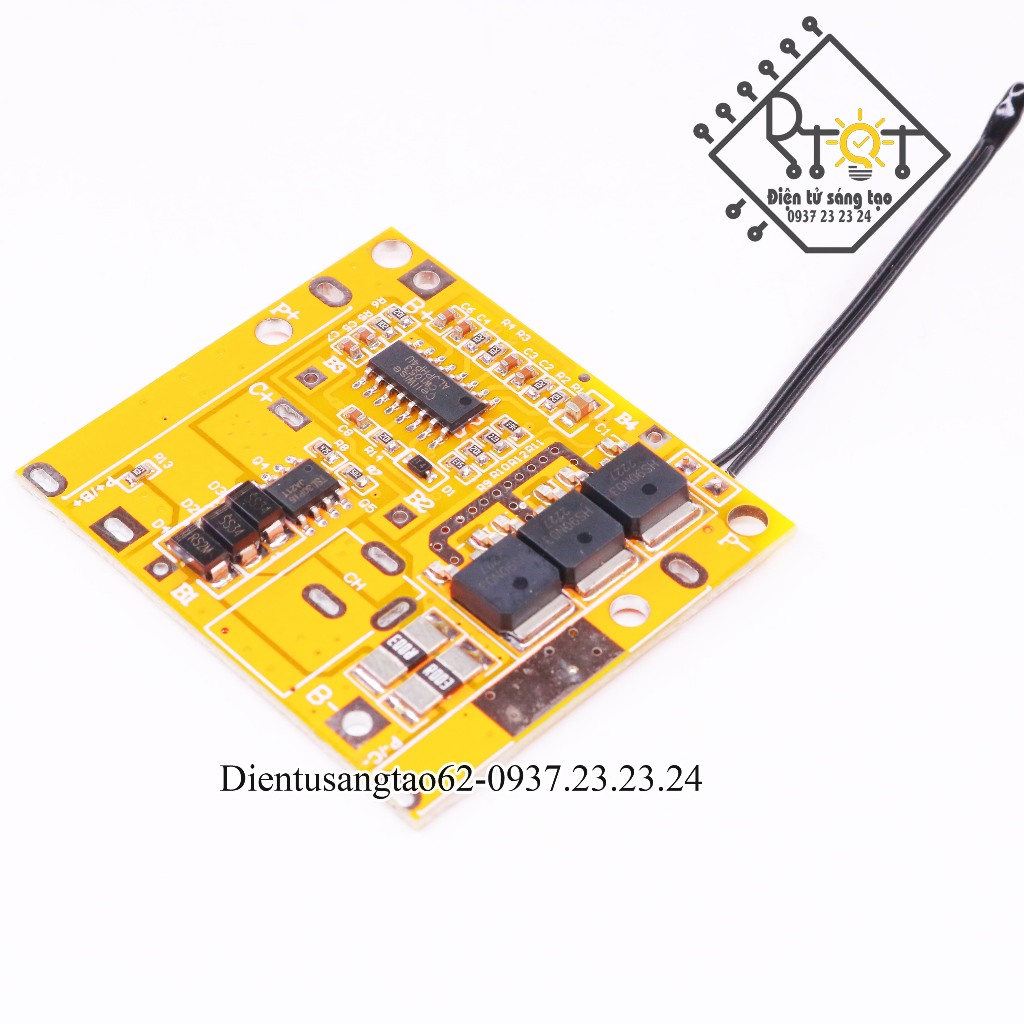

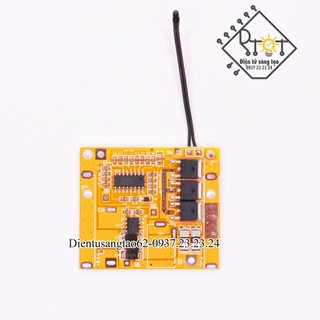

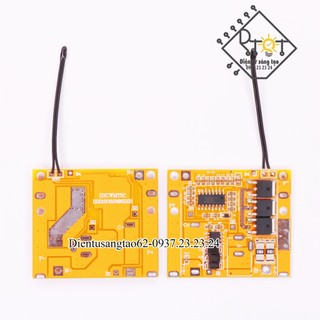

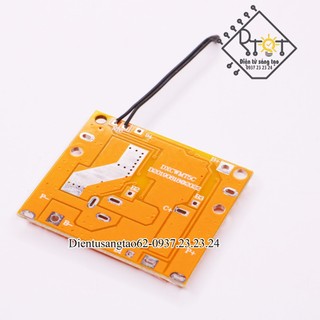

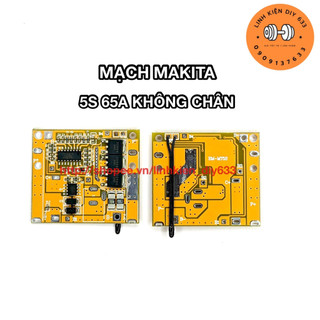

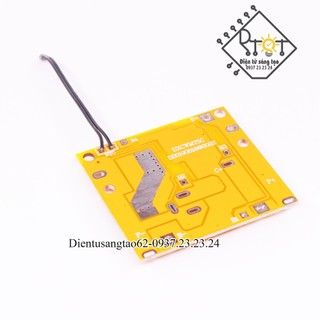

Mạch Makita 5s 65A vàng ( không chân ) [ DTST62 ]

Video Hướng dẫn đóng khối pin dùng mạch này : Youtube : Black 64 Link video : ********************************************** Thông số mạch: - Sử dụng sạc Li-ion DC: 21V - 21.5V, loại giắc cắm 5.5*2.5mm. - Điện thế bảo vệ: 15v - Điện thế sạc đầy: 21v - Dòng xả liên tục (hoạt động): 50A - Dòng xả quá tải (tức thời): 80A - Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 18v - 18.5v. Sử dụng 5 cell Li-ion nối tiếp hoặc 5 cặp cell mắc nối tiếp thậm chí nhiều hơn nữa. Lưu ý: Mạch này có thể không tương thích với máy khoan makita đời cao BL và/hoặc chân máy có 3 chấu tiếp xúc (hình ngôi sao). Khắc phục: Nối hai chân C+ và P+ bằng rờ le nhiệt. Khuyến nghị: - Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Nếu đóng 5S-1P (5 cell nối tiếp) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Nếu đóng 5S-2P (5 cặp cell nối tiếp) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế. - Các cell (cặp cell) phải đều volt với nhau và sạc đủ volt (3.7V - 3.9V) trước khi lắp vào mạch. - Hàn theo thứ tự từ B- (0V), B1(3.7V), B2(7.4V ), B3(11.1V ), B4 (14.8V) và B+ (18V). - Các chân P- và P+ là 2 đường Tải. - Jack DC 5.5*2.5mm là ngõ sạc. Không sử dụng đồng thời ngõ này 2 chức năng cùng lúc. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin. ------------------------------------------------------------ Lưu ý: 1. Tất cả các ảnh sản phẩm của shop đều là ảnh chụp thực tế. chụp từ chính sản phẩm mà shop có ! 2. Do màn hình và hiệu ứng ánh sáng khác nhau, màu sắc thực tế của sản phẩm có thể hơi khác so với màu sắc hiển thị trên hình ảnh. Cảm ơn bạn! 3. Xin vui lòng cho phép sai số 1-3mm do đo lường thủ công. --------------------------------------------------------------
