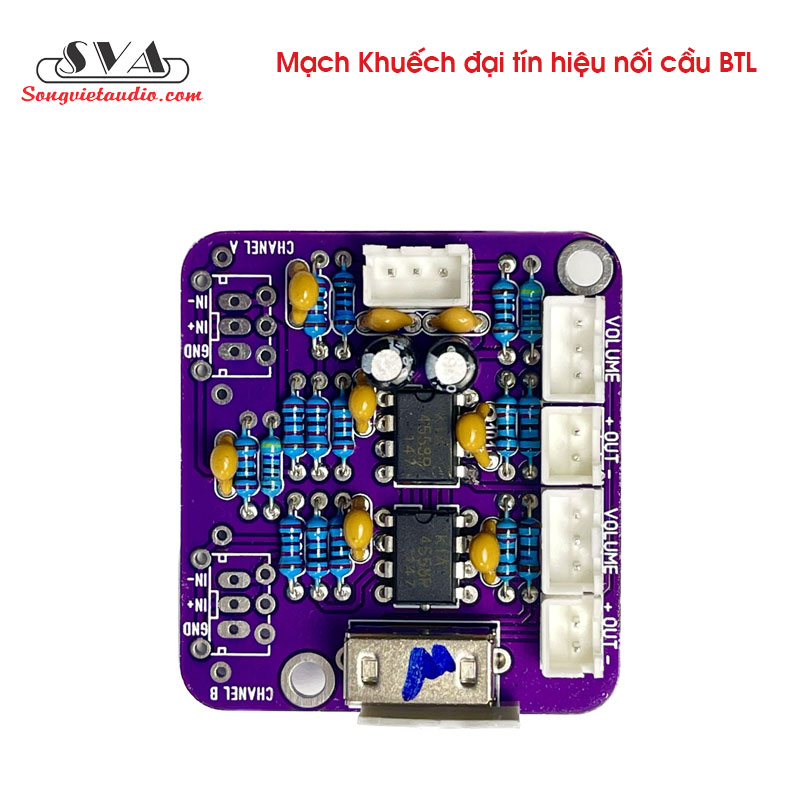

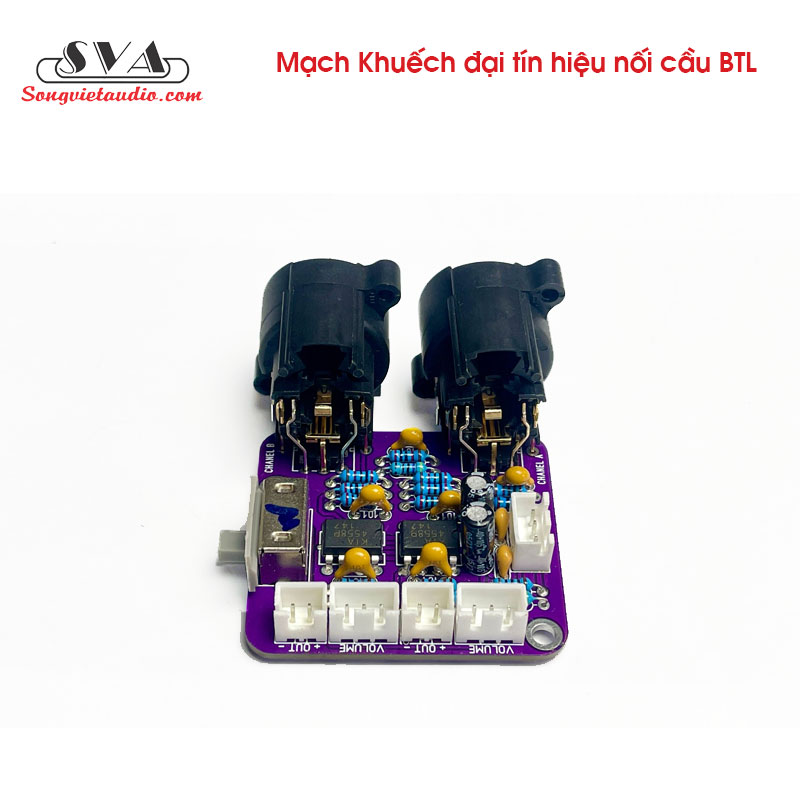

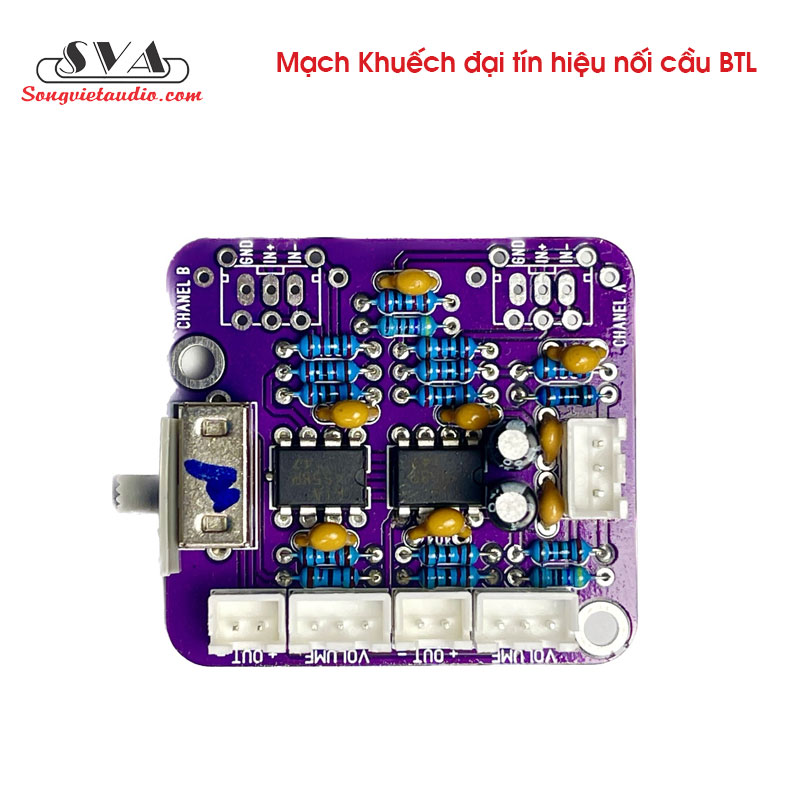

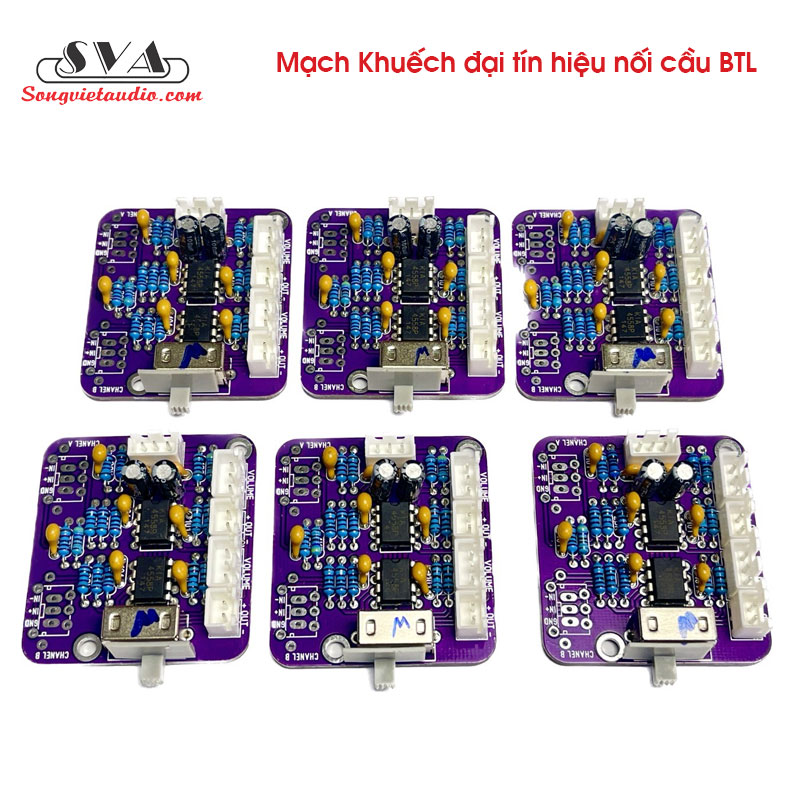

MẠCH KHUẾCH ĐẠI TÍN HIỆU NỐI CẦU BTL - tím

Mạch khuếch đại tín và nối cầu BTL cho công suất - Mạch khuếch đại và ghép kênh BTL Sử dụng cho các cục đẩy main Power có tín hiệu bị yếu, loa kéo hoặc ampli ra yếu - Có thể dùng làm mạch khuếch đại tăng tín hiệu cho nhiều thiết bị khác. Thông số kĩ thuật Mạch nâng tiếng và ghép kênh BTL - công tắc chuyển STEREO, BTL , Paraell (song song) - Chế độ nối cầu công suất : khi gạt công tắc qua chế độ này thì mạch sẽ lấy tín hiệu IN chanel A và ra cho cả 2 kênh => kênh A đánh pha Dương, Kênh B đánh pha âm, khi đó ta lấy dây loa kênh A ra dương và dây loa kênh B ra âm cho loa . - Chất âm sáng, với độ nhạy cao, sử dụng linh kiện Taiwan , ic KIA KOREA. - Điện áp +/- 9 V ---> +/-17 V - Mạch có thể hàn rắc canon đa năng hoặc hàn chân cắm 3Pin, nếu tín hiệu Unbalance (1 mass và 1 tín hiệu) thì hàn chân cắm 2 pin là GND và IN+ #machkhuechdai #machtinhieu #machkhuechdaighekenh #machamthanh
