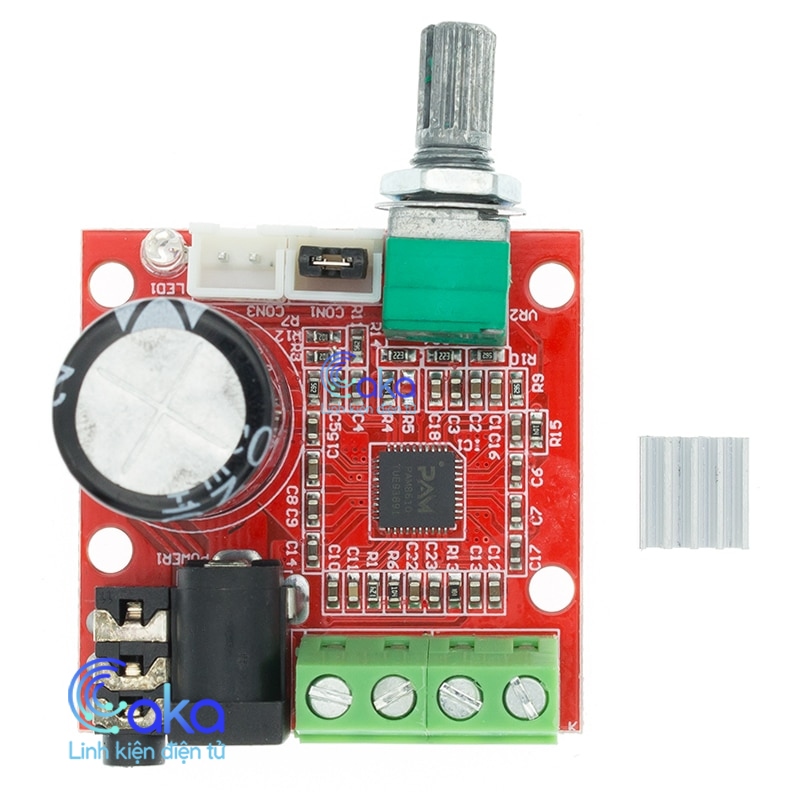

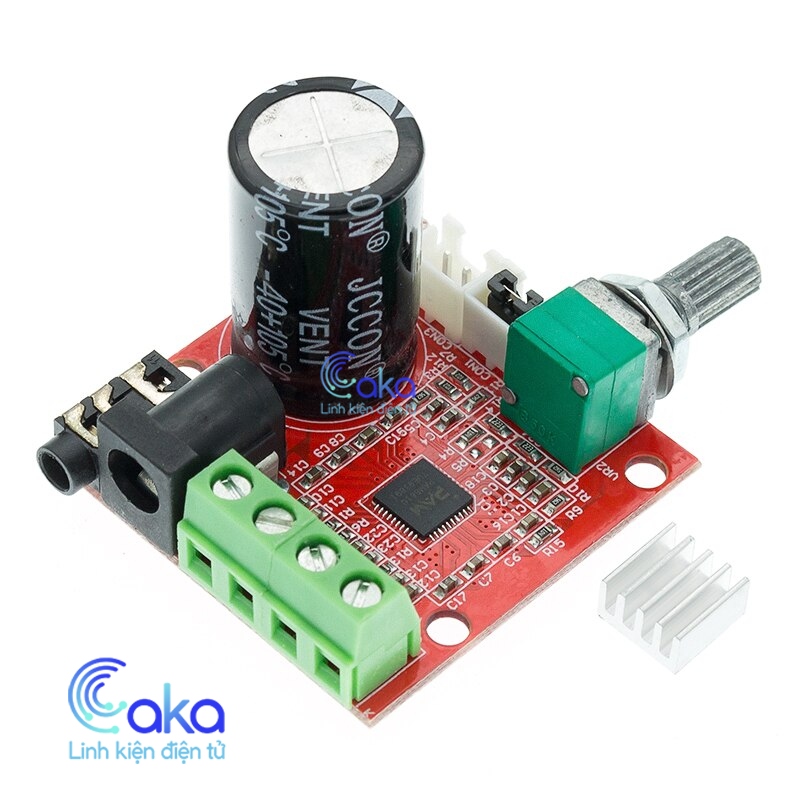

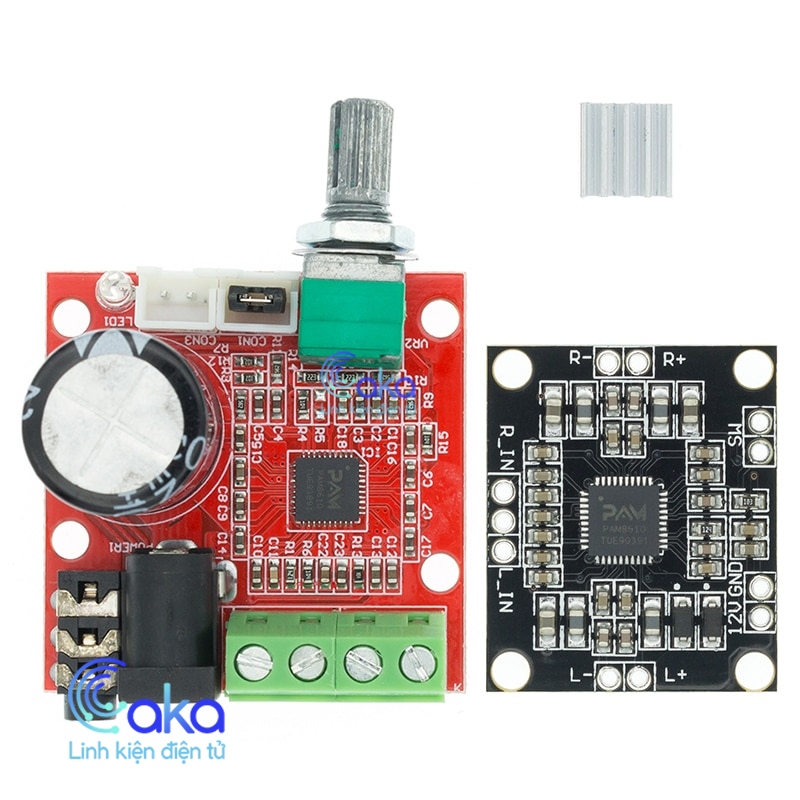

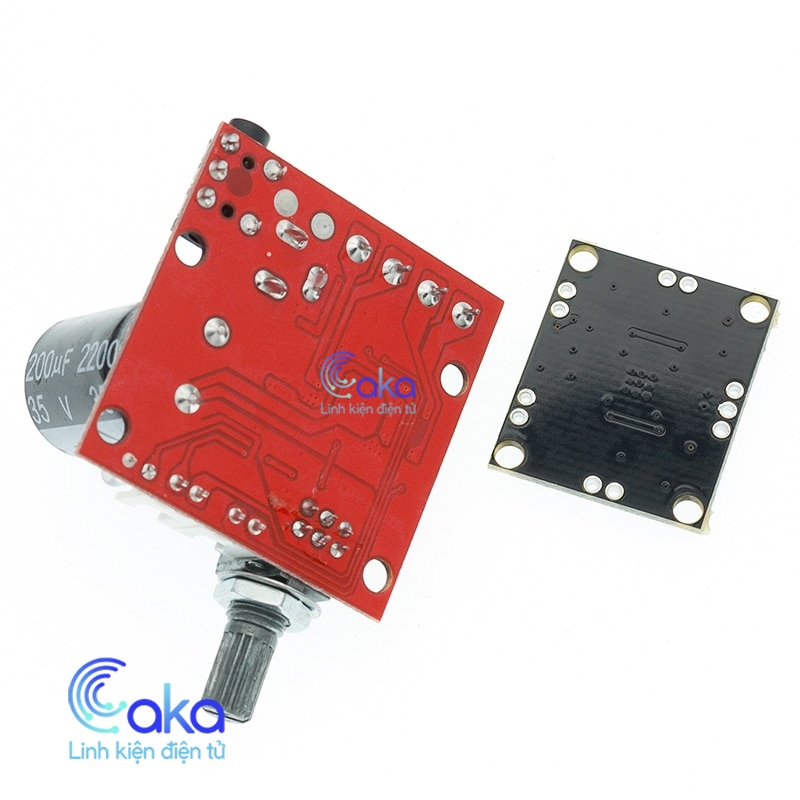

Mạch khuếch đại âm thanh PAM8610 2x15W Hifi 2.0 Class D

Mạch khuếch đại âm thanh PAM8610 10W Hifi 2.0 Class D được thiết kế dựa trên IC PAM8610 với công suất khuếch đại 2x10W chuẩn class D, đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là ít tỏa nhiệt, hiệu suất ngõ ra cao và kích thước nhỏ gọn, mạch có thể điều chỉnh âm lượng ngõ ra trực tiếp trên board bằng volume, âm thanh ngõ vào qua cổng 3.5mm.

Mạch khuếch đại âm thanh PAM8610 10W Hifi 2.0 Class D được thiết kế nhỏ gọn nhưng đầy đủ các chức năng bảo vệ quá dòng, quá nhiệt và chống ngắn mạch, giúp bạn thiết kế một vài mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao một cách dễ dàng.

Thông số kỹ thuật:

Điện áp cung cấp: 7 ~ 15VDC.

Ngõ ra công suất: 2 x 10W 8_Ohm, 2 x 20W 4_Ohm.

Hiệu suất ngõ ra: 90%.

Đáp ứng tần số: 20 ~ 50000Hz.

Tín hiệu ngõ vào: Jack Audio 3.5

Tín hiệu ngõ ra: 4 dây.

Dòng điện ở chế độ tĩnh: 20mA.

Kích thước: 40 x 60mm.

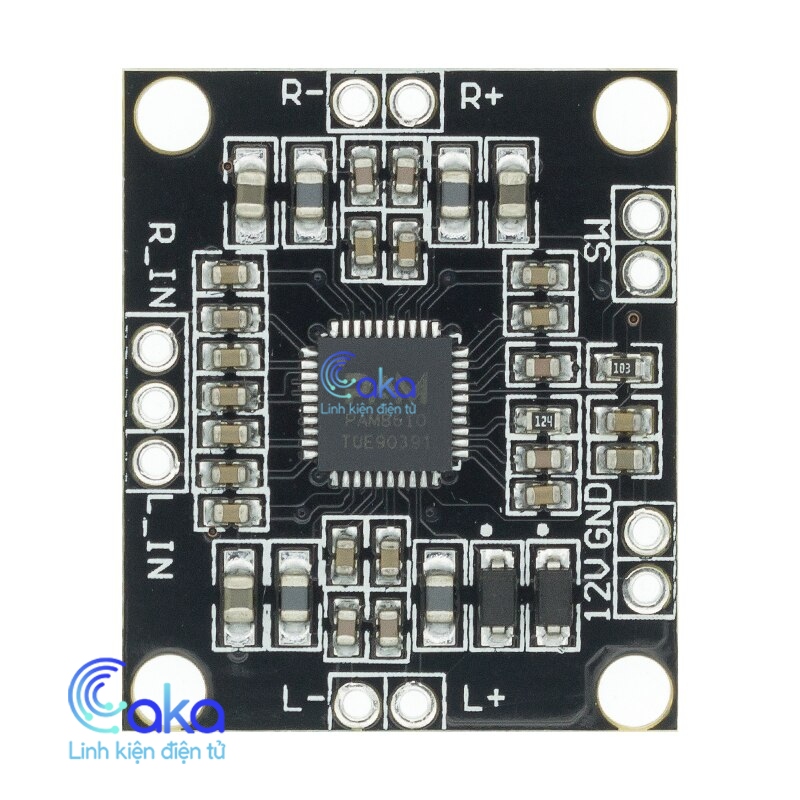

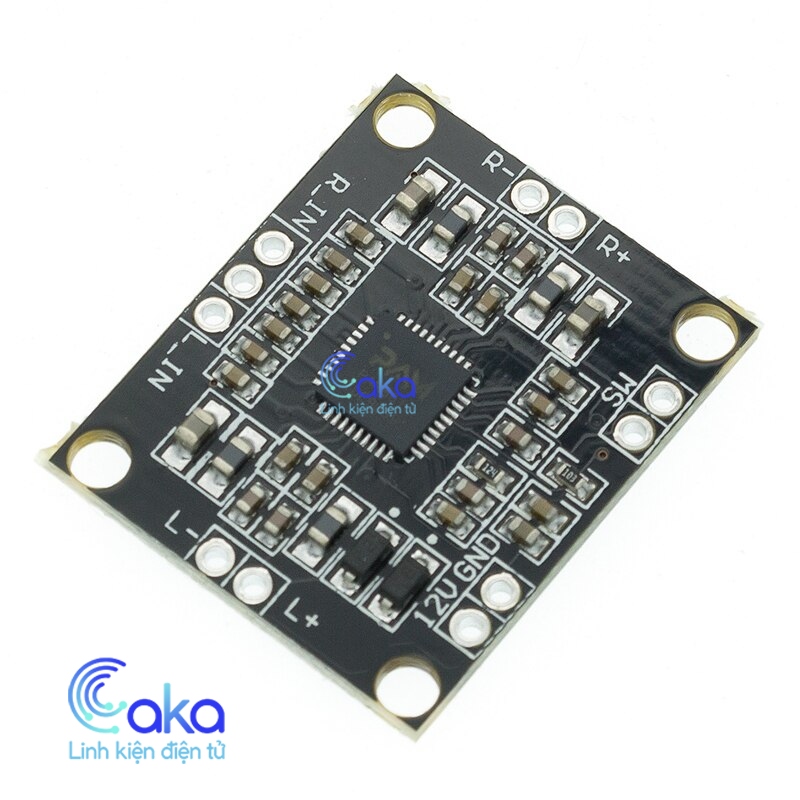

Mạch Khuếch Đại Âm Thanh PAM8610 Không Volume 2x15W được thiết kế xung quanh chip tích hợp PAM8610 với công suất 10W trên mỗi kênh ngõ ra audio dạng kỹ thuật số Class D. Đặc điểm ưu việt của khuếch đại tín hiệu âm thanh Class D là cho công suất ngõ ra cao và kích thước nhỏ gọn.

Mạch được thiết kế nhỏ gọn nhưng đầy đủ các chức năng bảo vệ quá dòng, quá nhiệt và chống ngắn mạch. Nó có thể dùng để thiết kế một vài mạch loa cầm tay với âm thanh trung thực sống động hoặc một máy phát nhạc cầm tay với công suất cao,...

Thông số kỹ thuật:

Điện áp cung cấp: 7 ~ 15VDC.

Ngõ ra công suất: 2 x 10W 8_Ohm. 2 x 15W 4_Ohm.

Hiệu suất ngõ ra: 90%.

Đáp ứng tần số: 20 ~ 20000Hz.

Dòng điện ở chế độ tĩnh: 20mA.

Kích thước: 30mm x 25mm x 2.5mm.
