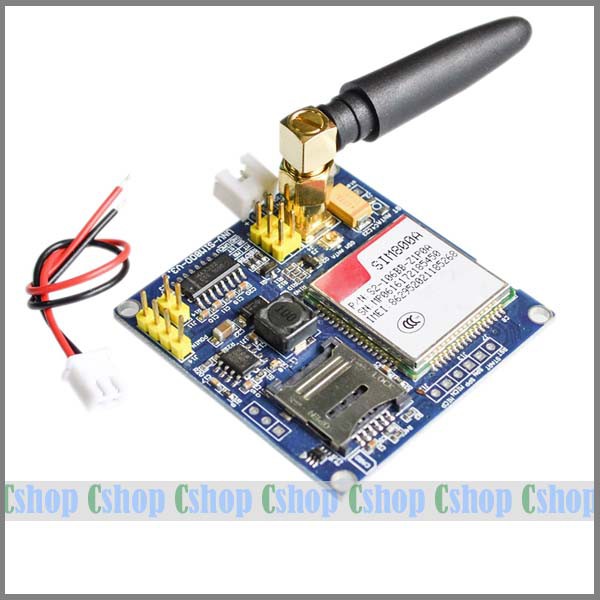

Mạch GSM GPRS Sim800A (SIM900A Update)

Mô tả sản phẩm Sim900A hiện tại đã gần như được thay thế hoàn toàn bằng phiên bản nâng cấp Sim800A với thiết kế, cách sử dụng và bộ tập lệnh “y chang”, ngoài ra còn có thêm 1 số tính năng mới như nhận dạng được key tone, hoạt động ổn định và bền bỉ hơn rất nhiều so với Sim900. Mạch GSM GPRS Sim800A (SIM900A update) tích hợp nguồn xung và ic đệm được thiết kế cho các ứng dụng cần độ bền và độ ổn định cao. Mạch GSM GPRS Sim800A (SIM900A update) tích hợp nguồn xung và ic đệm được thiết kế nhỏ gọn nhưng vẫn giữ được các yếu tố cần thiết của thiết kế Module Sim như: Mạch chuyển mức tín hiệu logic sử dụng Mosfet, IC giao tiếp RS232 MAX232, mạch nguồn xung dòng cao, khe sim chuẩn và các đèn led báo hiệu, mạch còn đi kèm với Anten GSM. THÔNG SỐ KỸ THUẬT Sử dụng module GSM GPRS Sim800A. Nguồn cấp đầu vào: 5 – 18VDC, lớn hơn 1A. Mức tín hiệu giao tiếp: TTL (3.3-5VDC) hoặc RS232. Tích hợp chuyển mức tín hiệu TTL Mosfet tốc độ cao. Tích hợp IC chuyển mức tín hiệu RS232 MAX232. Tích hợp nguồn xung với dòng cao cung cấp cho Sim800A. Sử dụng khe Micro Sim. Thiết kế mạch nhỏ gọn, bền bỉ, chống nhiễu. THỨ TỰ CÁC CHÂN Kết nối theo kiểu USB-TTL: Pin3 là chân RxD kết nối với chân TxD của MCU/USB-TTL Pin4 là chân TxD kết nối với chân RxD của MCU/USB-TTL GND kết nối với chân GND của MCU/USB-TTL Pin1 ban đầu JUMP với Pin3 khi mua về Pin2 ban đầu JUMP với Pin4 khi mua về Pin6 là chân cấp nguồn cho MCU, nhưng sử dụng nguồn ngoài nên không dùng chân này. Kết nối theo kiểu USB-RS232: JUMP 2 pin như mô tả trên hình để Enable. Kết nối với USB-RS232 với module sim qua 3 chân R-T-GND như trên hình. Một số lệnh thông dụng để cấu hình và test cho module sim. Lệnh cấu hình (1) Lệnh tắt chức năng ECHO cho AT command, cú pháp: ATE0. (2) Lệnh báo các số điện thoại khi gọi đến, cú pháp: AT+CLIP=1 (3) Lệnh lưu 2 cú pháp (1) và (2) trên: AT&W (4) Lệnh cấu hình chức năng truyền nhận SMS dưới dạng TEXT: AT+CMGF=1 (5) Lệnh thông báo khi có SMS tới(không hiển thị nội dung tin nhắn): AT+CNMI=2,1. Lệnh AT+CNMI=2,2 lệnh hiển thị trực tiếp nội dung tin nhắn. (6) Lệnh lưu 2 cú pháp (4) và (5) trên: AT+CSAS Lệnh AT, cú pháp: AT. Kết quả trả về là OK. Test cuộc gọi với xxx là số điện thoại muốn gọi Cú pháp ATDxxx; Test hủy cuộc gọi Cú pháp: ATH Test gửi tin nhắn với xxx là số điện thoại cần gửi theo 3 bước: (1) AT+CMGS=”xxx” (2) Gửi chuối SMS cẩn gửi. (3) 1A(Gửi lệnh kết thúc). Test nhận tin nhắn Cú pháp: AT+CMGR=1 Các lệnh trên áp dụng cho các loại module sim khác nhau: SIM800L, SIM800A, SIM900, etc…
