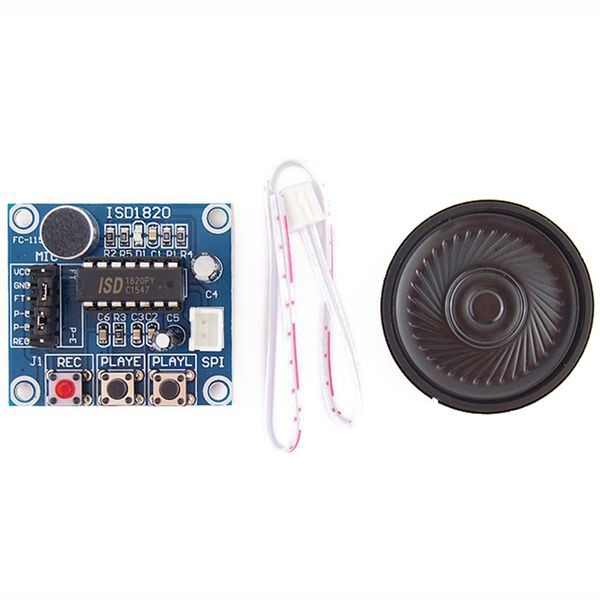

[HCM]Mạch Ghi Phát Âm Thanh ISD1820 (20s)

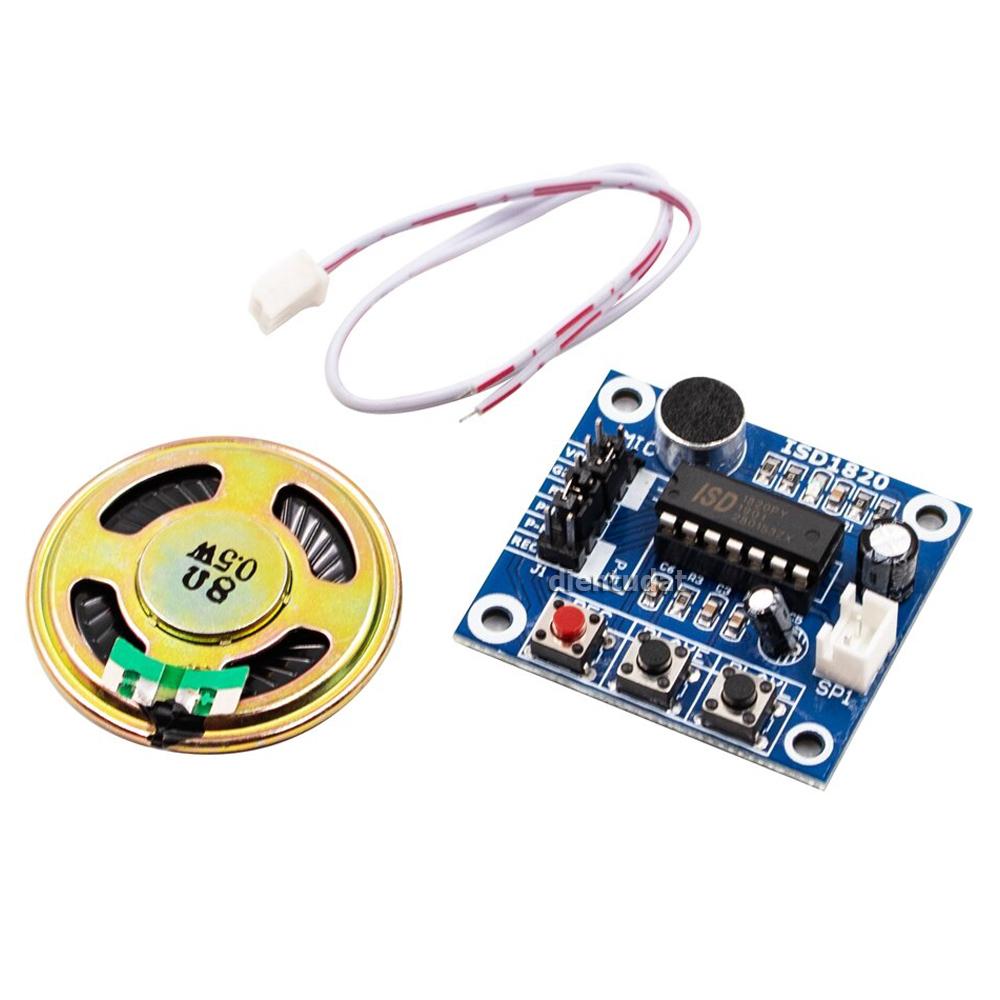

Mạch ghi phát âm thanh ISD1820

Mạch ghi âm thanh ISD1820arduino

THÔNG SỐ KỸ THUẬT

• Tích hợp chức năng tiết kiệm năng lượng
• Các nút điều khiển tích hợp sẵn trên board.
• IC khuếch đại8Ω cho loa.
• Nguồn nuôi 3V.
• Có thể điều khiển thủ công hoặc bằng vi điều khiển.
• Tần số lấy mẫu và thời gian điều chỉnh bằng điện trở
• Ghi âm được 20s thời gian của đoạn ghi âm
• Kích thước board 37 x 54mm
• Nếu cần thay đổi thời gian ghi âm có thể thay đổi bằng diện trở như bảng sau để được đúng như mong muốn.
• Mặc định trên board hàn sẵn là 100K tương đương 10s.

HƯỚNG DẪN SỬ DỤNG MẠCH GHI PHÁT ÂM THANH ISD1820

1 . REC

• Ngõ vào REC được kích hoạt khi chân này được kéo lên mức cao. Chân này phải được giữ ở mức cao trong quá trình ghi âm. Tín hiệu REC được ưu tiên hơn so với tín hiệu PLAYE và PLAYL. Nếu chân REC được kéo lên cao trong quá trình phát lại thì quá trình phát lại sẽ ngừng ngay lập tức và chuyển sang quá trình ghi âm. Quá trình ghi âm chỉ hoàn tất khi chân REC được kéo xuống thấp. Chân REC đã được kéo điện trở nội xuống thấp.

2 . PLAYE

• Khi chân này nhận được một xung tín hiệu mức cao thì quá trình phát lại bắt đầu. Đoạn phát lại được tiếp tục cho đến khi kết thúc bộ nhớ của chip cho dù bạn có kéo chân đó xuống mức thấp thì chu kỳ phát vẫn không dừng lại. Chân này đã được kéo điện trở nội xuống thấp.

3 . PLAYL

• Khi tín hiệu của chân này chuyển từ thấp sang cao thì quá trình phát lại sẽ bắt đầu. Nó sẽ phát tiếp tục cho đến khi phát hiện được tín hiệu mức thấp ở chân PLAYL, hoặc kết thúc bộ nhớ hoặc tín hiệu cuối cùng củng đoạn ghi âm. Chân này đã được kéo điện trở nội xuống thấp.
