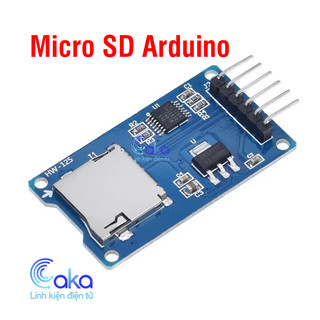

Mạch đọc ghi thẻ Micro SD Arduino - Board Micro SD TF Card Memory Shield Module SPI cho Arduino

Mạch đọc ghi thẻ Micro SD Mạch đọc ghi thẻ Micro SD có thể làm ứng dụng của bạn trở nên dễ dàng và đơn giản hơn. Nó dễ dàng giao tiếp như một thiết bị ngoại vi để có thể kết nối đến vi điều khiển. Qua chương trình bạn có thể đọc và viết trực tiếp lên SD Card. Có thể sử dụng cho phát nhạc MP3, các hệ thống vi điều khiển thông qua chuẩn giao tiếp SPI. Các ngõ ra của module: 3.3V, CS, MISO, MOSI, CLK, GND. Các tính năng của mô-đun như sau: 1 Hỗ trợ thẻ Micro SD, thẻ Micro SDHC (thẻ tốc độ cao) 2 mạch chuyển đổi mức có thể giao tiếp mức là 5V hoặc 3.3V 3 nguồn cung cấp là 4.5V ~ 5.5V, mạch ổn áp 3.3V 4. Giao diện truyền thông là giao diện SPI chuẩn 5. 4 lỗ định vị vít M2 để lắp đặt dễ dàng Giao diện điều khiển: Tổng cộng có sáu chân (GND, VCC, MISO, MOSI, SCK, CS), GND nối đất, VCC là nguồn điện, MISO, MOSI, SCK là bus SPI, CS là chân tín hiệu chọn chip; Mạch ổn áp 3.3V: Đầu ra bộ ổn áp LDO 3.3V làm chip chuyển đổi mức, nguồn cấp cho thẻ Micro SD; Mạch chuyển đổi mức: Thẻ Micro SD theo hướng tín hiệu thành 3.3V, thẻ MicroSD theo hướng tín hiệu MISO của giao diện điều khiển cũng được chuyển đổi thành 3.3V, hệ thống vi điều khiển AVR nói chung có thể đọc được tín hiệu; Đầu nối thẻ Micro SD: có vì có đế cắm giúp lắp và tháo thẻ dễ dàng.
