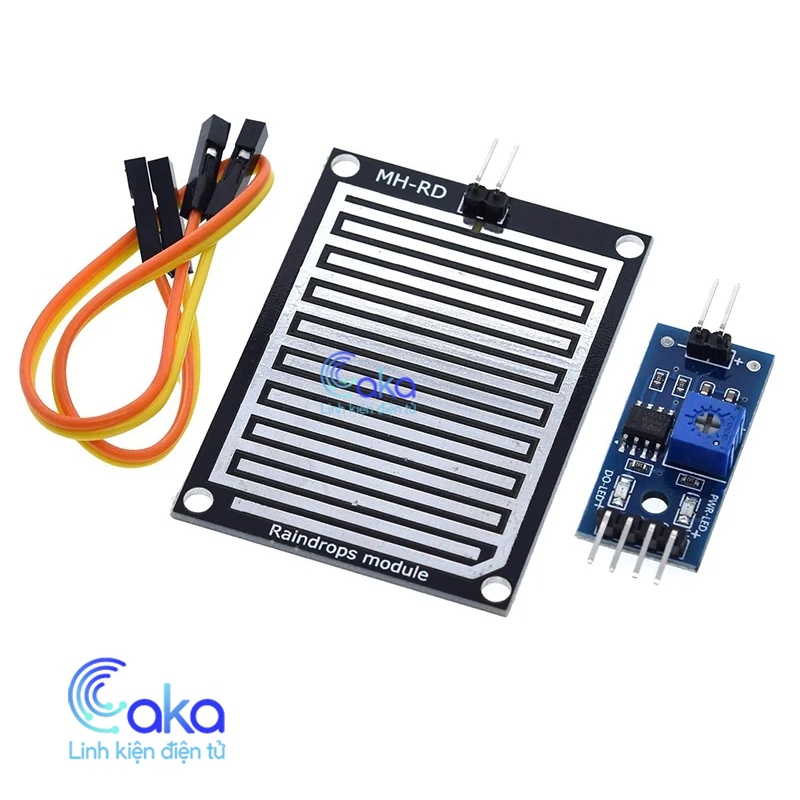

Mạch Cảm Biến Mưa - Module Phát Hiện Nước & Độ Ẩm Bề Mặt

Cảm biến nước mưa (Rain Water Sensor ) được sử dụng để phát hiện mưa, nước hoặc các dung dịch dẫn điện tiếp xúc với bề mặt cảm biến sẽ phát ra tín hiệu để làm các ứng dụng tự động: phát hiện mưa, báo mực nước tự động,...

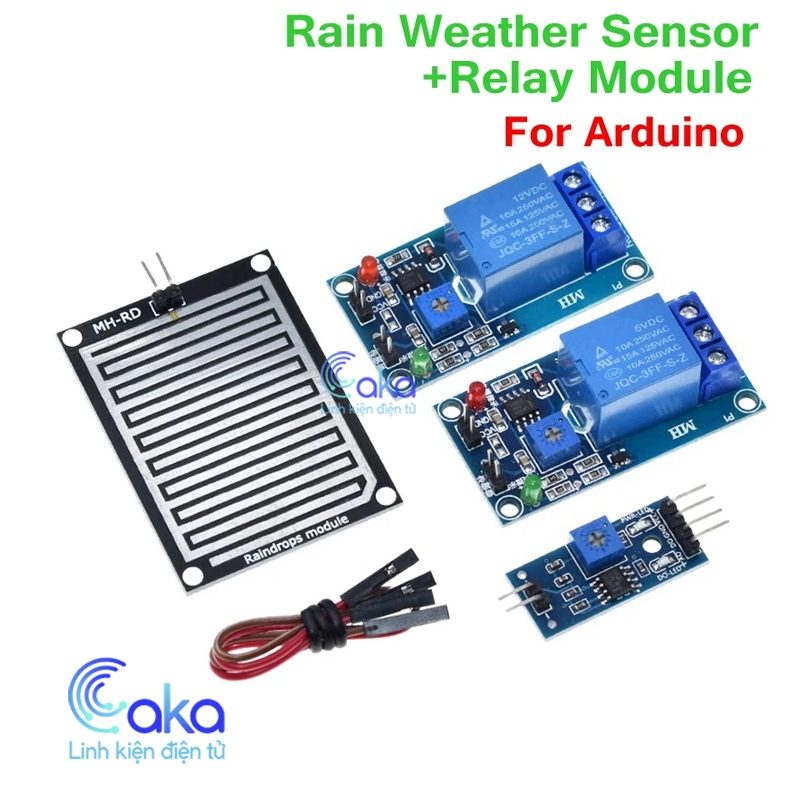

Mạch cảm biến mưa chưa có relay các bạn cần sử dụng thêm thì đặt thêm nhé.

Thông số kỹ thuật:

Điện áp sử dụng: 5VDC

Kích thước tấm cảm biến mưa: 54 x 40mm

Kích thước board PCB: 30 x 16mm

Tín hiệu đầu ra: Digital TTL (0VDC / 5VDC) và đầu ra Analog A0 trả giá điện áp tuyến tính theo lượng nước tiếp xúc với cảm biến.

Lỗ cố định bu lông dễ dàng để cài đặt

Có đèn báo hiệu nguồn và đầu ra

Độ nhạy có thể được điều chỉnh thông qua chiết áp

LED sáng lên khi không có mưa đầu ra cao, có mưa, đầu ra thấp LED tắt.

chế độ kết nối:

VCC: Nguồn

GND: Đất

D0: Đầu ra tín hiệu TTL chuyển đổi

A0: Đầu ra tín hiệu Analog
