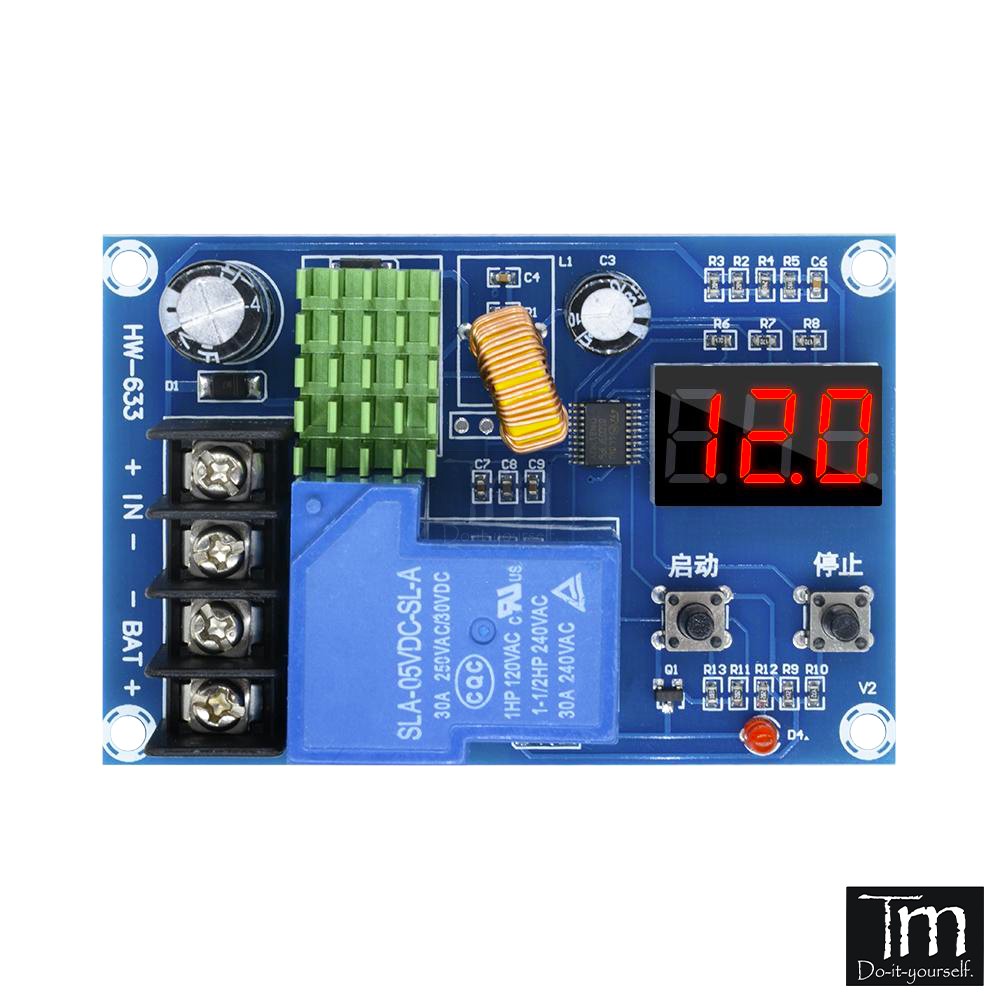

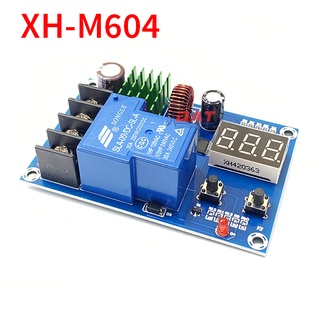

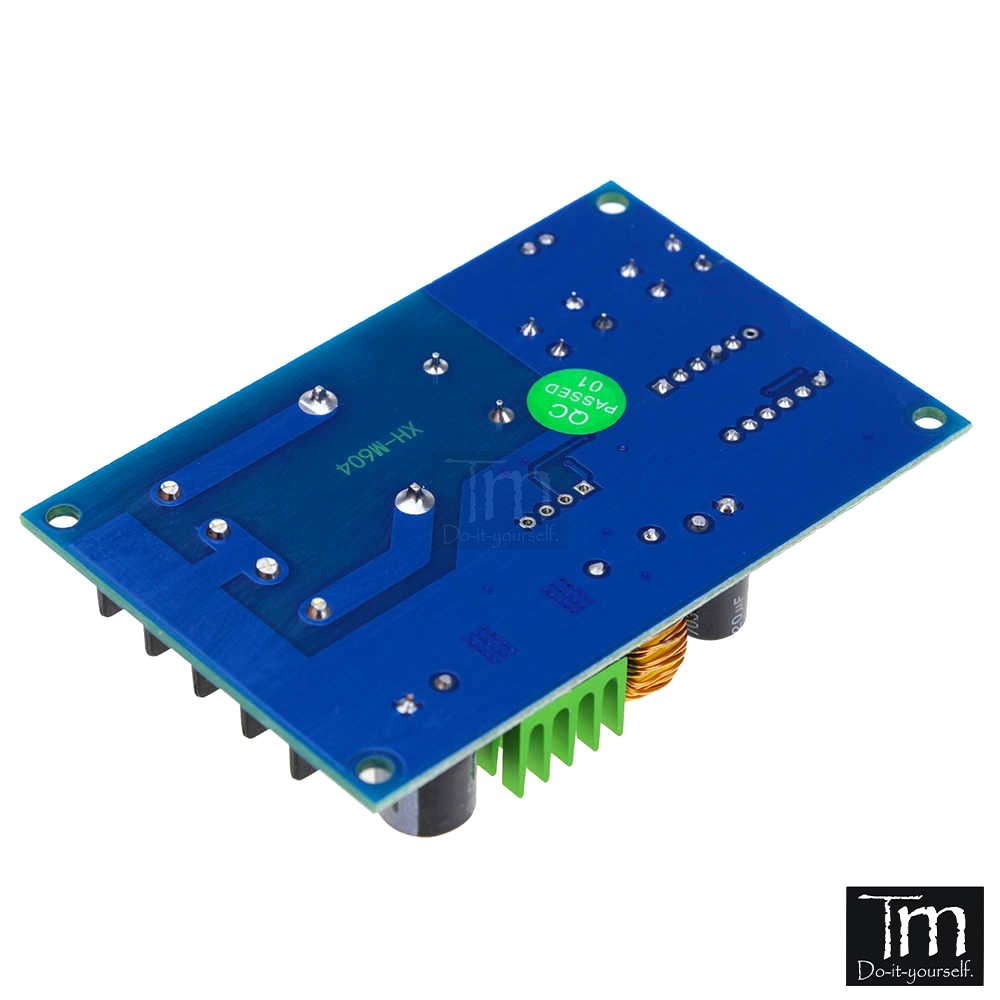

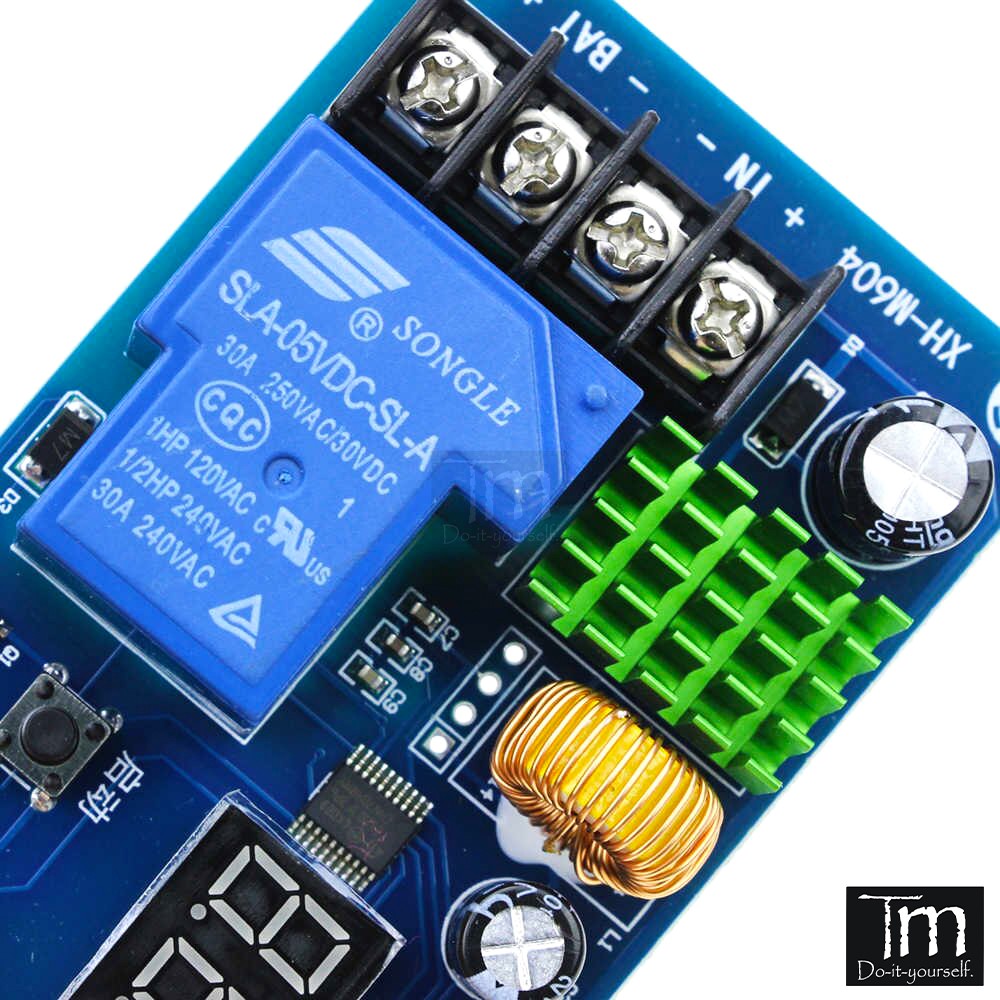

Mạch Bảo Vệ Sạc Ắc Quy Tự Ngắt 6 – 60VDC (XH-M604)

📣 Mạch sạc ắc quy tự ngắt XH-M604 được sử dụng để quản lý đóng ngắt điện sạc cho Ắc quy. Mạch có chức năng điều khiển điện áp sạc cho Ắc Quy với 2 nút nhấn điều chỉnh điện áp trên và điện áp dưới

📌 THÔNG SỐ KỸ THUẬT :

❇ Điện áp vào: 6 – 60VDC (Tối đa 80V)

❇ Độ chính xác: 0.1V

❇ Kiểm soát chính xác: 0.1V

❇ Ngõ ra: trực tiếp điện áp

❇ Sai số: ±0.1V

❇ Điều chỉnh được điện áp sạc bằng nút nhấn

❇ Sạc cho bình: 6 – 60V

❇ Kích thước: 81 x 54 x 18mm

📌 HƯỚNG DẪN SỬ DỤNG MẠCH SẠC ẮC QUY TỰ NGẮT XH-M604 :

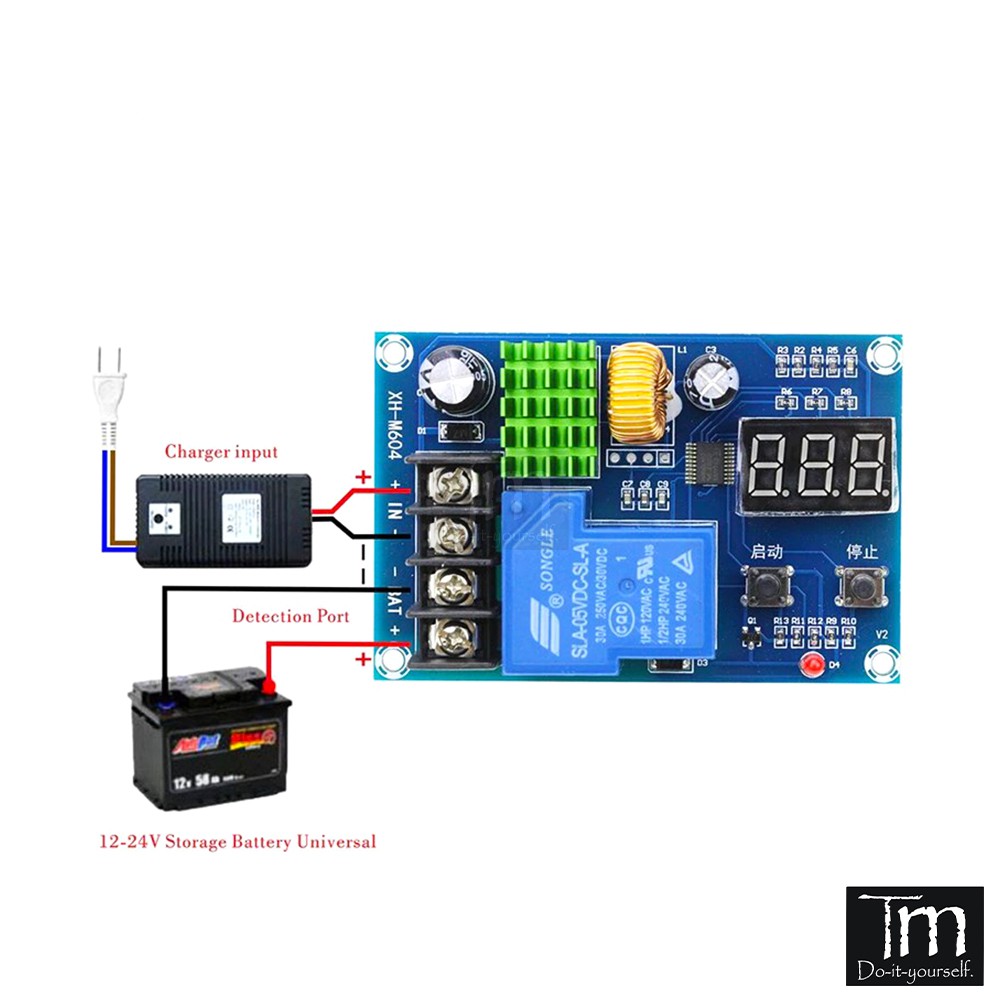

❇ Kết nối acquy với mạch ở 2 chân BAT – (âm) và BAT + (dương) , Lúc này mạch hiển thị chính là điện áp hiện tại của acquy.

❇ Bấm giữ nút bên trái để cài đặt điện áp dưới ( điện áp bắt đầu cho dòng sạc đi vào acquy)

❇ Bấm giữ nút bên phải để cài đặt điện áp trên (điện áp ngắt dòng sạc khỏi acquy)

❇ Khi cài đặt xong đấu nguồn sạc vào 2 chân IN + và IN – đúng chiều để sạc bình
