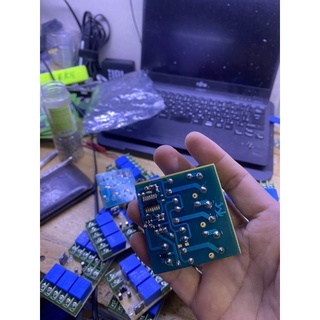

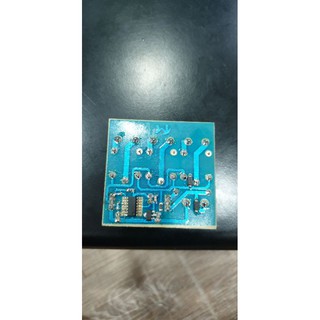

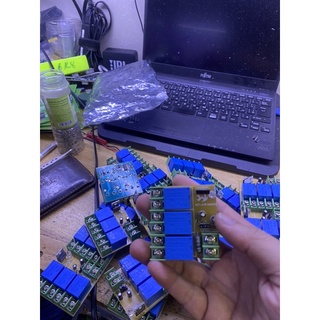

Mạch bảo vệ loa 2.0 hoặc 2.1 ( chống bụp tắt mở )

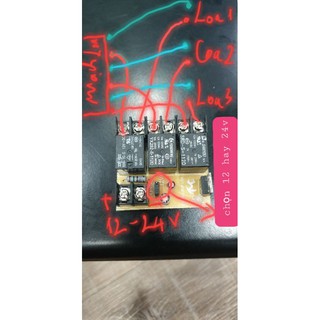

Mạch bản V2 thêm chưc năng chọn thời gian khởi động mềm từ 2-8s, thêm lỗ cho ae bắt vít. Giới thiệu và hướng dẫn lắp ráp anh em xem tgeem videp này nha: Mạch khởi động mềm và tắt nhanh nên khi mở hay tắt nguồn loa nên sẽ loại bỏ 99,9% tiếng bụp khi khởi động và tắt nguồn. Mạch tự thiết kế hoàn thiện nên nhìn không đẹp như mạch nhà máy nhưng đảm bảo chất lượng, đã test ok, 1 đổi 1 nếu lỗi. Mạch sử dụng nguồn 12-24V DC, có chống ngược cực nên sẽ không hỏng nếu lỡ đấu nhầm +-. Khi mua quý khách chọn đúng loại mình dùng nhé. Mình đã thử dùng chung nguồn với mạch công suất không thấy bị nhiễu Bảo hành 1 năm 1 đổi 1. Cửa hàng hay shop cần mua về bán liên hệ trực tiếp có giá tốt cho anh em. Mạch dùng chung nguồn với mạch khuếch đại không bị nhiễu, k cần cách li nguồn (nguồn pin), nguồn adapter có khi phải dùng nguồn riêng, công suất càng nhỏ càng tốt để đảm bảo chống bụp khi tắt nhé. Nguyên lý hoạt động: - Nguồn nuôi loa chống bụp đấu chung với nguồn amly, khi amly có hay ngắt nguồn thì mạch cũng sẽ có hay ngắt nguồn chung với amly. - Khi cấp nguồn: Bình thường khi không có nguồn, relay hở, ngắt loa với mạch công suất, khi cấp nguồn thì trên mạch có ic điều khiển khoảng 6s sau khi cấp nguồn se. điều khiển đóng relay (mạch công suất đã khởi động xong) nên sẽ loại bỏ được tiếng bụp khi khởi động. - Khi tắt loa: Mạch sẽ lập tức ngắt relay, ngắt loa khỏi mạch công suất trước khi mạch công suất tắt (mạch công suất có tụ giữ nguồn nên sẽ tắt chậm hơn) nên cũng sẽ loại được tiếng bụp khi tắt. Cảm ơn mọi người đã ủng hộ
