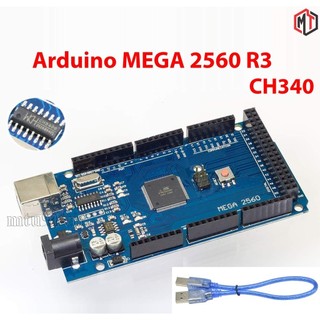

MẠCH ARDUINO MEGA 2560 R3 CH340

PHÂN LOẠI:

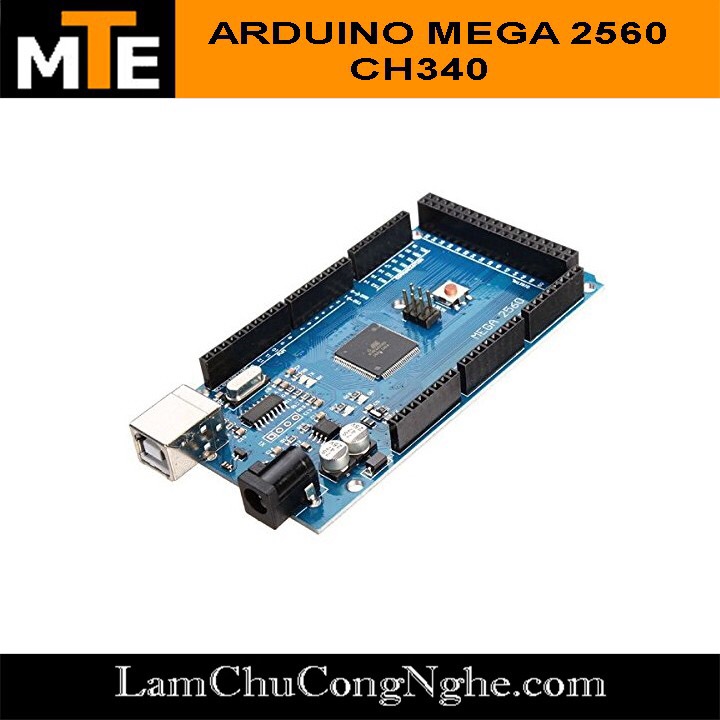

• MẠCH ARDUINO MEGA 2560 R3 CH340 không kèm cáp

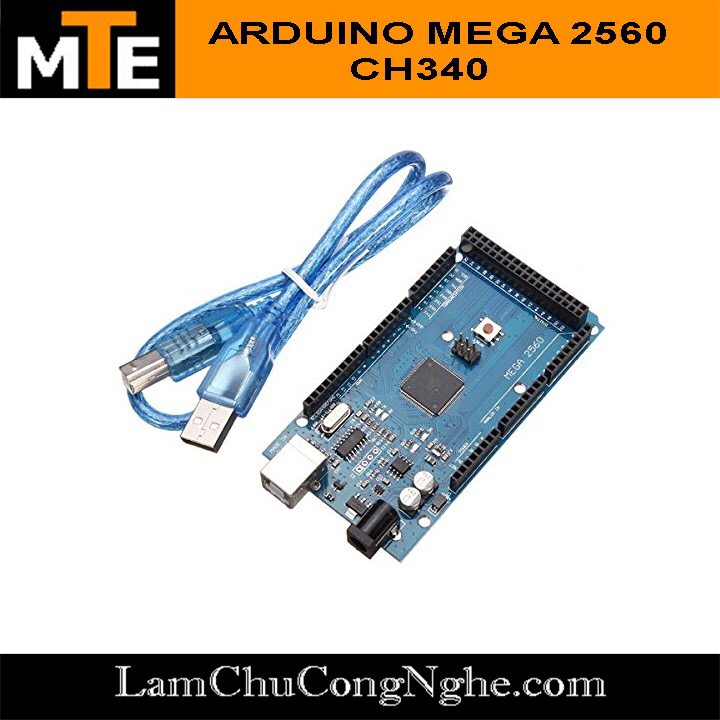

• MẠCH ARDUINO MEGA 2560 R3 CH340 kèm cáp 30cm

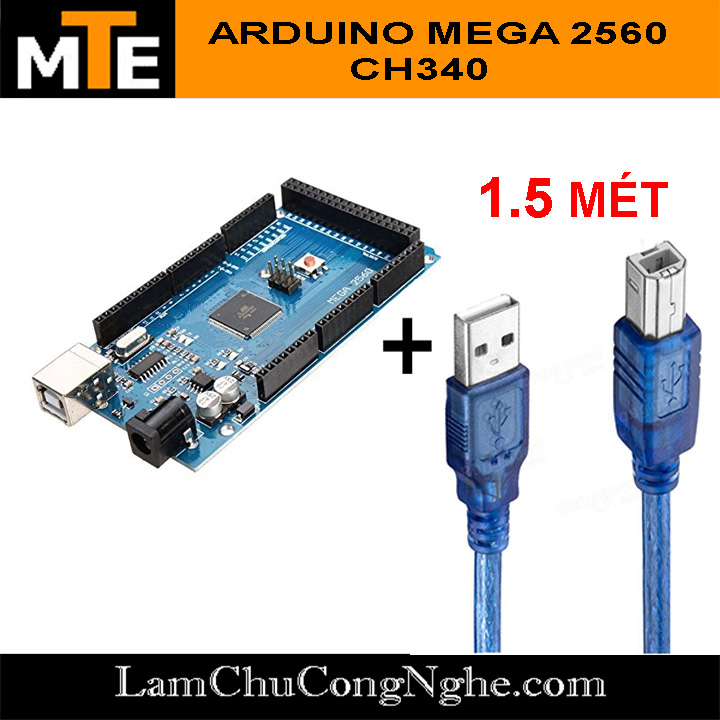

• MẠCH ARDUINO MEGA 2560 R3 CH340 kèm cáp 1.5m

ỨNG DỤNG:

• Arduino Mega2560 CH340 này khác với board mega2560 16U2, nó sử dụng chip giao tiếp CH340 để giao tiếp với cổng USB, nên khi sử dụng chúng ta cần cài Driver cho nó.
• Arduino Mega2560 cơ bản vẫn lập trình giống với Arduino Uno R3 chỉ khác số lượng chân và nhiều tính năng mạnh mẽ hơn, nên các bạn vẫn có thể lập trình cho con vi điều khiển này bằng chương trình lập trình cho Arduino Uno R3.
• Arduino Mega2560 có thể sử dụng được tất cả các shiled của arduino Uno R3, ngoài ra nó còn thêm rất nhiều shield tiện ích khác như Shield hỗ trợ điều khiển motor, shiled hỗ trợ Wifi …

THÔNG SỐ KỸ THUẬT:

• Vi điều khiển chính: ATmega2560
• IC nạp và giao tiếp UART: ATmega16U2.
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (khuyên dùng từ 7-12v )
• Số chân Digital : 54 chân (trong đó có 15 chân PWM).
• Số chân Analog : 16 chân
• Giao tiếp UART : 4 bộ UART
• Giao tiếp SPI : 1 bộ ( chân 50 – 53 )
• Giao tiếp I2C : 1 bộ
• Ngắt Ngoài : 6 chân
• Bộ nhớ Flash : 256 KB ( 8 KB sử dụng cho bootloader )
• SRAM : 8KB
• EEPROM : 4KB
• Xung clock : 16Mhz

TÀI LIỆU THAM KHẢO:

• Để nạp code được cho kit arduino Mega2560 này bạn cần cài driver CH340 cho máy tính . Bạn có thể tải driver LINK https://drive.google.com/open?id=1VLFqPhzv--fim-4yDmWKwA59Jqr1BoMK
• Sơ đồ ra chân của arduino Mega 2560 (HÌNH ẢNH)
• Arduino.cc Đây là trang web chính thức của nhóm tác giả Arduino, nó chưa vô vàn kiến thức cho cả người mới bắt đầu và cả những dự án lớn nữa. Đây là trang web tiếng anh nên chúng ta có thể vào vừa học vừa tăng khả năng dịch tiếng anh nhé
• Arduino.vn Cũng giống như Arduino.cc, trang web này chứa rất nhiều project lớn nhỏ do cộng đồng arduino việt nam phát triển, tất nhiên nó là tiếng việt nhé nên anh em vào lựa mấy dự án hay mà chiến thôi.
• Phần mềm Arduino IDE : Phần mềm này có thể down tại Arduino.cc, mình đặt luôn link download tại đây cho ai ngại vào kia tìm nhé : Download tại đây. LINK
