Mạch 7S 40A XR chuyên dụng ( BL64_63 )

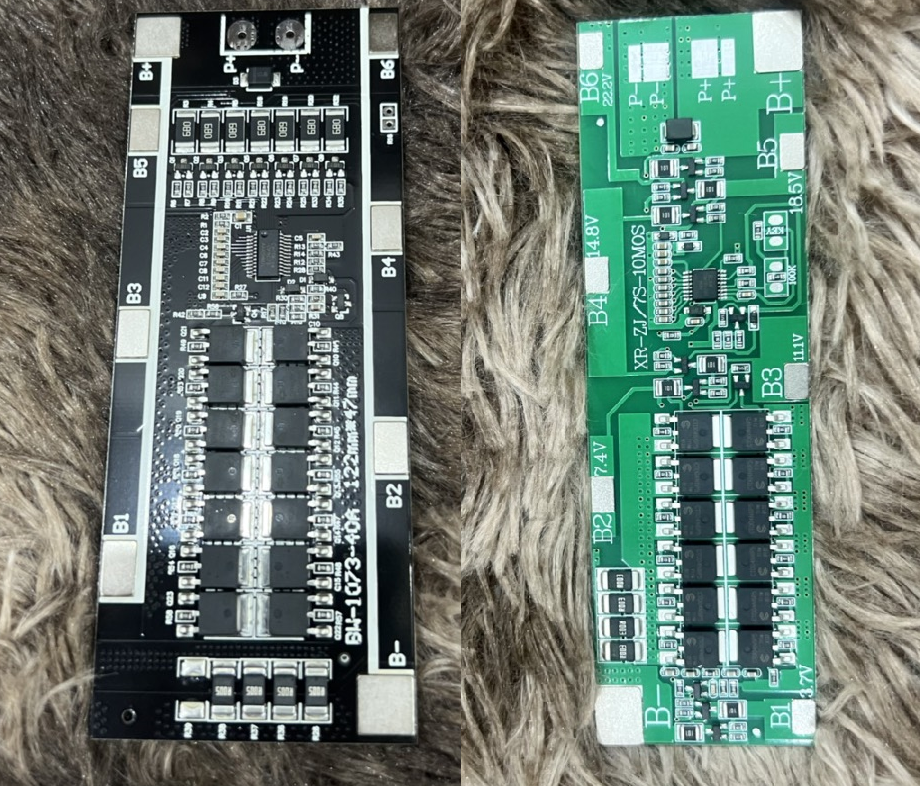

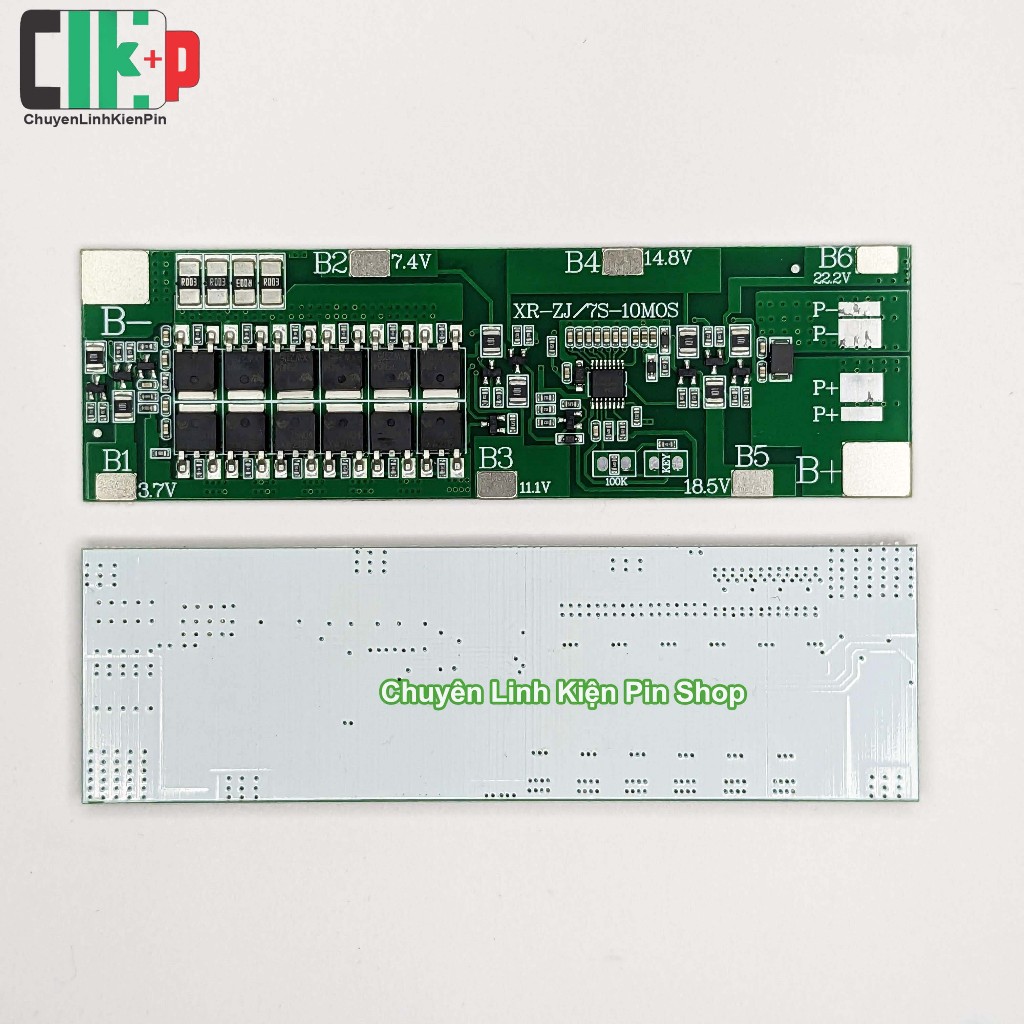

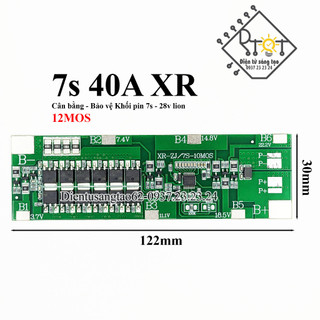

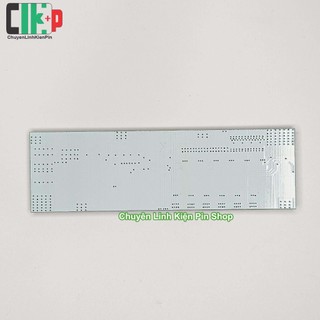

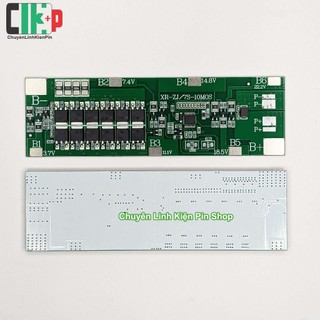

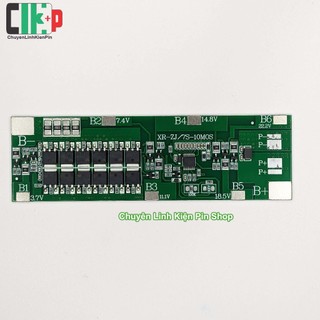

Chào mừng bạn đã đến với Shop CHuyên Linh Kiện Pin Mô tả sản phẩm : Mạch 7S 40A chuyên dụng ********************************************** Mạch sạc cân bằng và bảo vệ cell Li-ion 7S - 25.2V-29.4V - 40A , chuyên dùng cho pin xe điện và các thiết bị dùng pin 25.2V - 29.4V Thông số mạch: - Mạch sạc cân bằng và bảo vệ cell Li-ion 7S - 25.2V -29.4V- 40A - Mạch bảo vệ cell pin Li-ion 3.7V. - Sử dụng sạc: Sạc pin Li-ion 29.4V - Dòng sạc tối đa: 8A - Điện thế bảo vệ xả: 19V - Điện thế bảo vệ sạc: 29.4V - Dòng xả liên tục tối đa: 35A - 40A - Dòng xả quá tải tối đa: 60A - 80A - Kích thước: 122x47mm - Trọng lượng: 45g - Chức năng: + Chức năng sạc cân bằng từng (cặp) cell một. + Bảo vệ sạc, chống sạc quá áp. Mạch tự ngắt sạc khi cell đầy (4.2V). + Bảo vệ xả, chống xả kiệt pin. Mạch tự ngắt tải khi áp của cell xuống thấp 2.7V. + Bảo vệ quá dòng + Bảo vệ ngắn mạch. - Số cell sử dụng: 7 cell Li-ion, cell Li-ion mắc nối tiếp, thậm chí nhiều hơn nữa (21, 28 cell,..,) tùy vào nhu cầu và diện tích vỏ pin mà có thể lắp nhiều cell song song hơn để có công suất cũng như dòng tải pin lớn hơn. Hướng dẫn sử dụng: - Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, hoàn toàn không phải mạch pin máy khoan hay của riêng bất kỳ thiết bị nào. Mạch này có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau. - Nếu đóng 2 hàng cell song song (2P) thì nên chọn cell có dòng xả từ 15C - 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Nếu đóng 3 hàng cell song song (3P) thì nên chọn cell có dòng xả từ 10C - 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn (dòng xả cao). - Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có công suất nhỏ thì có thể chọn cell có dòng xả 5C - 10C thay thế. - Các cell (cặp cell) phải đều volt với nhau trước khi lắp vào mạch. Đặc biệt phải cùng thông số dung lượng và nội trở. - Hàn theo thứ tự từ B- (0V), B1 ( 3.7V), B2 (7.4V), B3 (11.1V), B4 (14.8V), B5 (18.5V), B6 (22.2V) và B+ (25.2V). - Hai đường P- và P+ là 2 đường Tải và Sạc.
