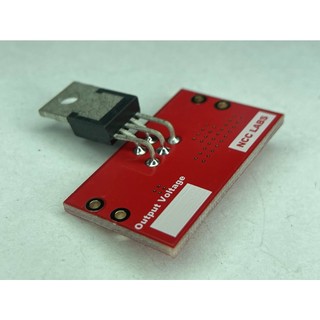

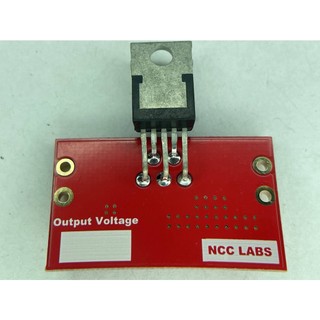

LT1764 Mạch ổn áp Low Noise 3A (màu đỏ)

LƯU Ý LÀ LT1764 KHI HOẠT ĐỘNG SẼ SINH RA NHIỆT, NÊN BẮT LT1764 VÀO TẢN NHIỆT, ÁP CHÊNH LỆCH CÀO CAO NHIỀU SINH RA CÀNG NHIỀU, XIN HÃY TÍNH TOÁN VÀ LỰA CHỌN TẢN CHO PHÙ HỢP. IC LT1764 là loại tháo máy, hiện tại giá IC này tăng rất cao và khó tìm, giá New ~10$/1 chiếc những vẫn không có hàng để mua. Kích thước mạch : 21mm*36mm Chất liệu mạch : FR4, 2mm, 2oz, mạ vàng Dòng LT1764 này Noise rất thấp, phù hợp cấp nguồn cho DAC, Raspberry, Switch, Router... Dòng điện tối đa : 3A Điện áp input tối đa : 20VDC Điện áp output : 5VDC, 12VDC (được fix sẵn), điện áp có thể cao hơn 0.05V hoặc 0.1V, khi có tải sẽ có sụt áp trên dây dẫn. Điện áp input tối thiểu : >500mV so với áp Output, nếu là điện áp sau khi nắn từ biến áp thì nên cao hơn khoảng 4-6VDC, bởi vì khi có tải thì điện áp sau khi nắn từ Diode sẽ có sụt áp đáng kể. Còn điện áp từ nguồn xung thì ổn định, không bị sụt áp nhiều nên chỉ cần cao hơn 500mV - 1V là có thể sử dụng. Tụ lọc output em sử dụng tụ Tantalum ESR 90mR, trị số phù hợp với Datasheet mà hãng khuyến cáo, vì là dòng Low Noise nên trị số tụ không nên quá cao, để tránh ảnh hưởng đến thông số kĩ thuật đầu ra. Giá 160k/1 mạch Địa chỉ : Trảng Bom, Đồng Nai.
