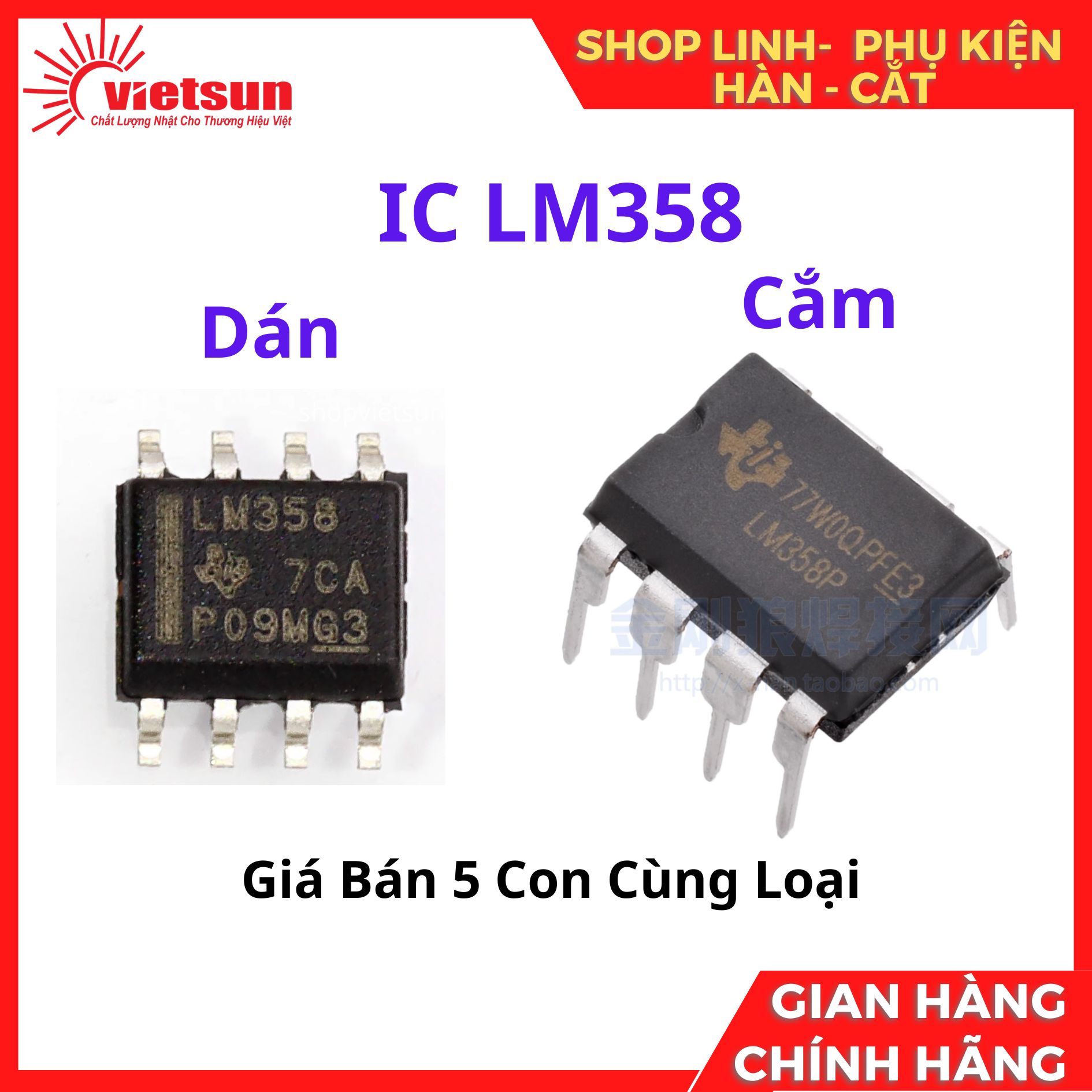

IC khuếch đại thuật toán LM358 SOP8–SMD

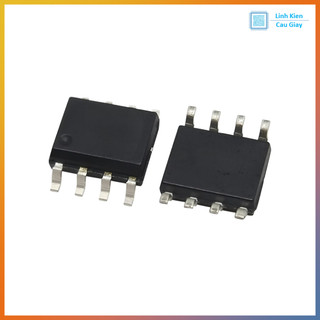

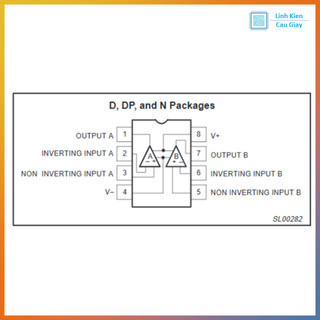

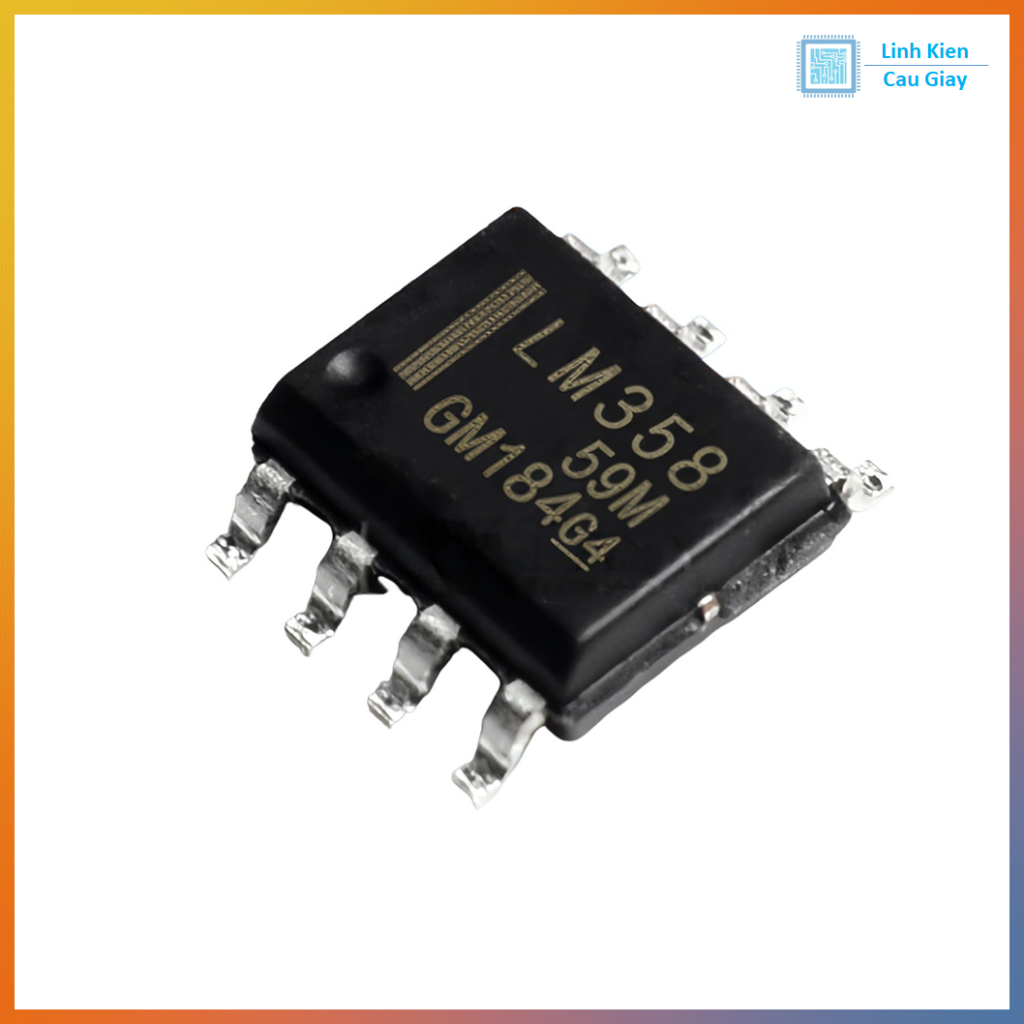

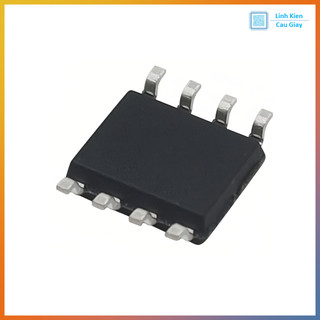

IC khuếch đại thuật toán LM358 SOP8 – Dual Op-Amp SMD Mô tả sản phẩm LM358 là IC khuếch đại thuật toán 2 kênh (Dual Op-Amp) rất phổ biến, hoạt động tốt với nguồn đơn 3–32V, dòng tiêu thụ thấp. Phiên bản SOP8 SMD nhỏ gọn, phù hợp cho mạch in SMD, sản phẩm thương mại, module công nghiệp, tiết kiệm diện tích PCB so với bản DIP. Tương thích hầu hết các mạch dùng op-amp thông dụng: khuếch đại, lọc, so sánh, cảm biến… Ứng dụng Mạch khuếch đại tín hiệu cảm biến (nhiệt độ, ánh sáng, khí, Hall, dòng…) Mạch so sánh, mạch lọc, mạch khuếch đại thuật toán nhiều tầng Mạch đo lường, điều khiển tốc độ motor, điều khiển nguồn Thiết bị IoT, thiết bị gia dụng, module nguồn, mạch robot – STEM Sơ đồ chân 1 – OUT1: Ngõ ra op-amp 1 2 – IN1-: Ngõ vào đảo op-amp 1 3 – IN1+: Ngõ vào không đảo op-amp 1 4 – GND / V-: Mass / nguồn âm 5 – IN2+: Ngõ vào không đảo op-amp 2 6 – IN2-: Ngõ vào đảo op-amp 2 7 – OUT2: Ngõ ra op-amp 2 8 – VCC / V+: Nguồn dương (3–32V) Thông số kĩ thuật Model: LM358 Loại: Dual Operational Amplifier Đóng gói: SOP-8 SMD Điện áp hoạt động: 3V – 32V (single supply) hoặc ±1.5V – ±16V Tần số băng thông (GBW): ≈ 1 MHz Slew Rate: khoảng 0.3–0.6 V/µs Dòng tiêu thụ: thấp, phù hợp mạch dùng pin Điện áp đầu vào: 0V → VCC – 1.5V Nhiệt độ hoạt động: 0°C → +70°C Hướng dẫn sử dụng Thiết kế footprint SOP8 đúng kích thước trên PCB. Cấp nguồn cho chân 8 (VCC) và chân 4 (GND) đúng cực tính. Chọn cấu hình mạch: khuếch đại đảo / không đảo / comparator / buffer,… bằng cách đấu IN+ , IN- , OUT theo sơ đồ ứng dụng. Thêm tụ 100nF gần chân VCC–GND để lọc nhiễu. Khi hàn reflow hoặc khò tay, tránh quá nhiệt lâu để không hỏng IC. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #LM358_SOP8, #IC_LM358, #dual_opamp_SMD, #khuếch_đại_thuật_toán, #IC_analog, #linh_kiện_SMD, #linh_kiện_điện_tử, #linh_kiện_cầu_giấy, #lkcg_vn, #op_amp, #mạch_khuếch_đại .
