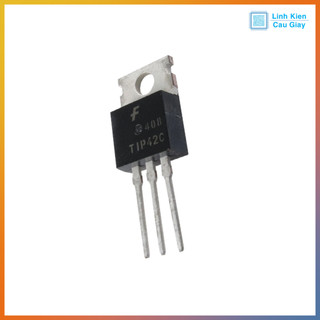

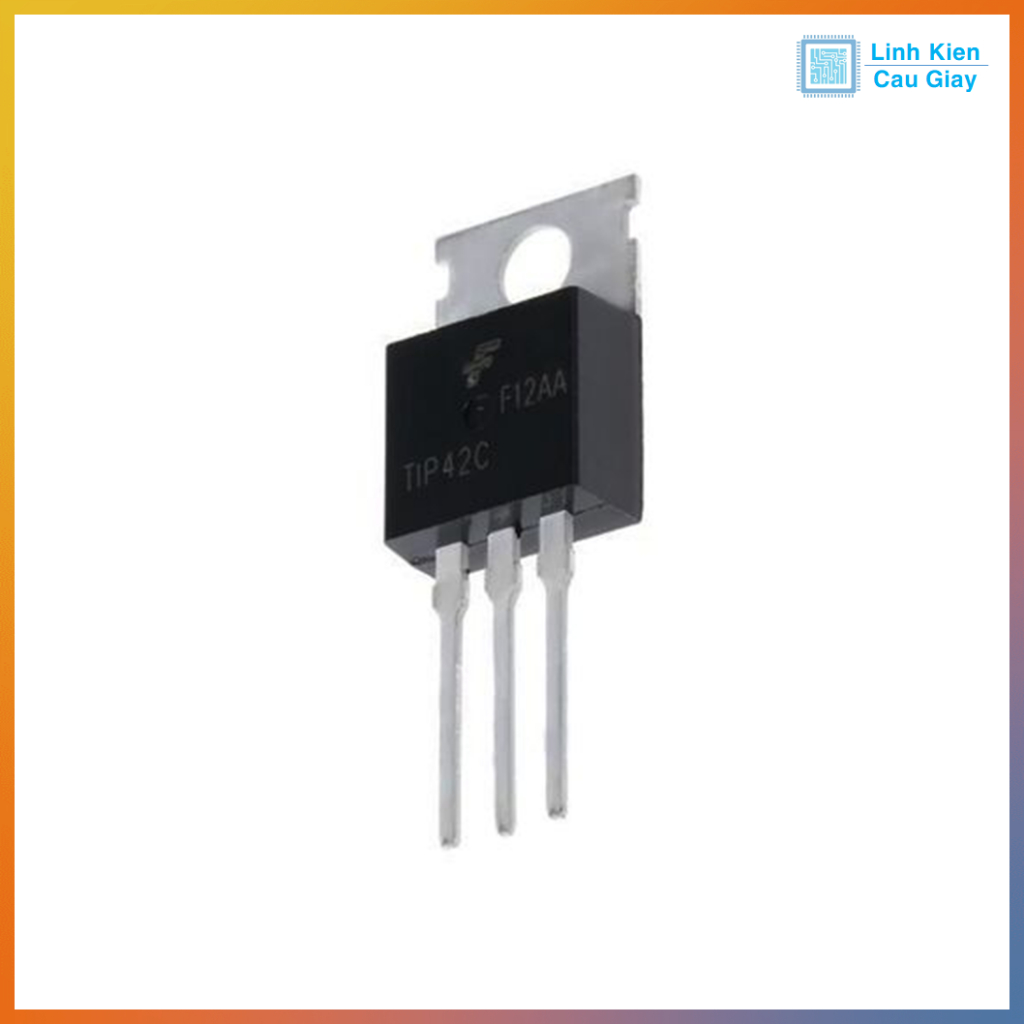

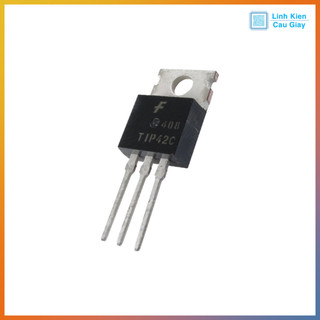

Linh kiện TIP42C Transistor PNP TO-220
Linh kiện TIP42C Transistor PNP TO-220
Linh kiện TIP42C Transistor PNP TO-220
Linh kiện TIP42C Transistor PNP TO-220
Linh kiện TIP42C Transistor PNP TO-220
Linh kiện TIP42C Transistor PNP TO-220

Linh kiện TIP42C Transistor PNP TO-220

Theo dõi giảm giá

Giá từ Shopee Shopee

4.8

4 đánh giá
1.4k lượt bán

Tìm kiếm tương tự

Mô tả sản phẩm

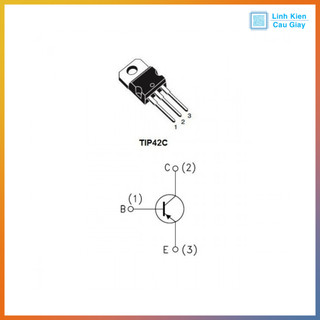

Mô tả sản phẩm TIP42C là transistor PNP công suất cao, vỏ TO-220, được sử dụng phổ biến trong các mạch điều khiển tải dòng lớn như mô tơ DC, mạch khuếch đại công suất âm thanh, mạch nguồn xung và bộ ổn áp tuyến tính. Với khả năng chịu dòng lên đến 6A, điện áp cực đại 100V, TIP42C rất phù hợp cho các ứng dụng yêu cầu độ tin cậy cao và khả năng chịu tải mạnh. Ứng dụng Điều khiển motor DC, quạt, đèn công suất lớn Mạch khuếch đại công suất âm thanh class AB Mạch ổn áp tuyến tính, nguồn xung Mạch công suất trong robot, IoT Mạch nguồn 12V–24V, mạch đảo chiều dòng điện Sơ đồ chân Sơ đồ chân (TO-220 – nhìn mặt chữ) 1. Base (B)   2. Collector (C)   3. Emitter (E) Thông số kĩ thuật Thông sốGiá trịLoại transistorPNPĐiện áp cực đại (Vceo)100VDòng Collector tối đa6ACông suất tản nhiệt65WHệ số khuếch đại dòng (hFE)15 – 75Kiểu vỏTO-220Tần số chuyển mạch (fT)~3 MHzNhiệt độ hoạt động-65°C đến +150°C Hướng dẫn sử dụng Base (B) kết nối với tín hiệu điều khiển thông qua điện trở 220–1kΩ. Collector (C) kết nối với cực âm của tải (motor, LED, relay…). Emitter (E) nối với nguồn âm (GND). Khi điện áp ở Base nhỏ hơn điện áp Emitter → transistor dẫn dòng từ Emitter đến Collector → điều khiển tải. TIP42C thường kết hợp với transistor NPN như TIP41C để tạo thành cặp push-pull, dùng trong mạch khuếch đại công suất âm thanh class AB. ⚠️ Lưu ý Nên gắn tản nhiệt nếu sử dụng tải dòng lớn. Không để dòng hoặc điện áp vượt mức cho phép. Sử dụng cách điện mica khi gắn với tản nhiệt kim loại. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #TIP42C #TransistorPNP #TO220 #TransistorCongSuat #LinhKienDienTu #TIP42 #TransistorAmThanh #TIP42CTO220 #DienTuCongSuat #TransistorMotor #TransistorNguon .
