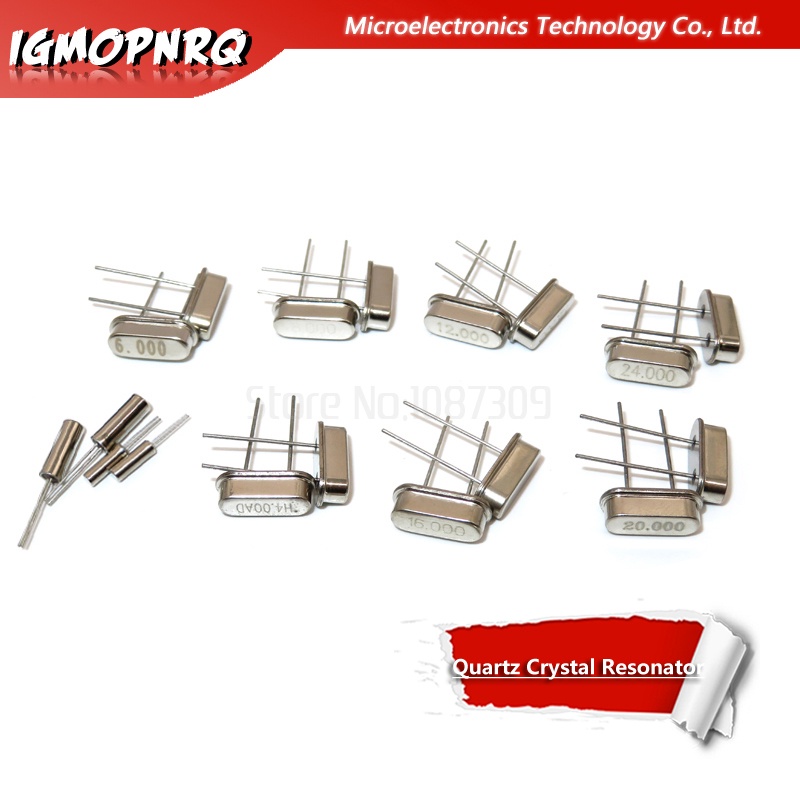

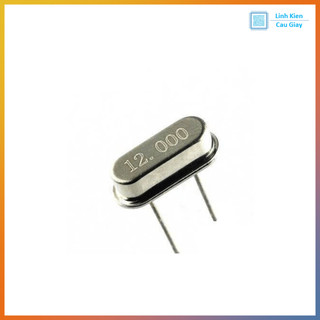

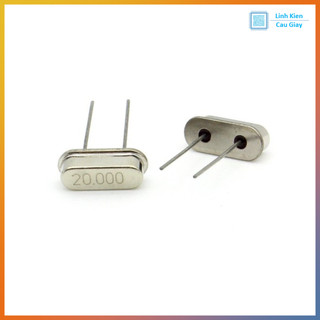

Thạch anh cắm 8MHz / 12MHz / 16MHz / 20MHz – Quartz Crystal Oscillator HC-49S

Thạch Anh Cắm 8Mhz, 12Mhz, 16Mhz, 20Mhz Mô tả sản phẩm Thạch Anh Cắm (Quartz Crystal Oscillator) là linh kiện tạo dao động ổn định cho vi điều khiển và mạch số. Sản phẩm sử dụng chuẩn HC-49S / HC-49U, dạng cắm (THT), độ chính xác cao, nhiễu thấp, hoạt động ổn định trong nhiều điều kiện môi trường. Các mức tần số phổ biến: 8MHz – 12MHz – 16MHz – 20MHz, tương thích tuyệt đối với các MCU như: 8051, AVR (Arduino), STM32, ESP32 công nghiệp (external clock), PIC… Ứng dụng ✔ Mạch Arduino tự thiết kế (Arduino Nano, Uno, Pro Mini…) ✔ Mạch STM32, 8051, PIC, ESP ✔ Mạch thời gian thực, đồng hồ số ✔ Thiết bị đo – điều khiển – truyền thông ✔ Mạch dao động, PLL, bộ tạo xung ✔ Mạch công nghiệp yêu cầu dao động chuẩn và ổn định ✔ Dự án DIY, đồ án điện tử – robotics – IoT Sơ đồ chân Thông số kĩ thuật Kiểu: Quartz Crystal Oscillator (HC-49S/HC-49U) Dạng: Through Hole (THT) – dạng cắm Tần số: 8MHz / 12MHz / 16MHz / 20MHz Sai số tần số: ±20 ~ ±30 ppm Nhiệt độ hoạt động: –20°C → +70°C Điện dung tải (CL): 18pF (tùy loại) Điện trở tương đương (ESR): 50Ω – 100Ω Dạng gói: HC-49S mini / HC-49U tiêu chuẩn Số chân: 2 chân Tuổi thọ dao động: >10 triệu giờ Hướng dẫn sử dụng Bước 1: Gắn thạch anh vào 2 chân OSC của vi điều khiển (XTAL1 – XTAL2 hoặc OSC1 – OSC2). Bước 2: Gắn 2 tụ gốm 22pF – 33pF từ mỗi chân của thạch anh xuống GND. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #thachan #thachanhcam #quartzcrystal #hc49s #hc49u #8mhz #12mhz #16mhz #20mhz #oscillator #crystaloscillator #linhkienelectronic #arduino #stm32 #dientu #robotics #lkcg #lkcgvn #icmotor #microcontroller
