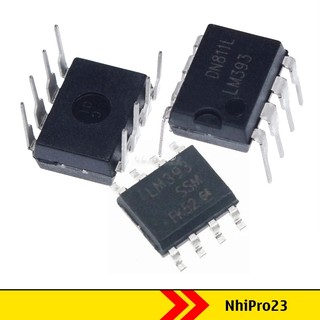

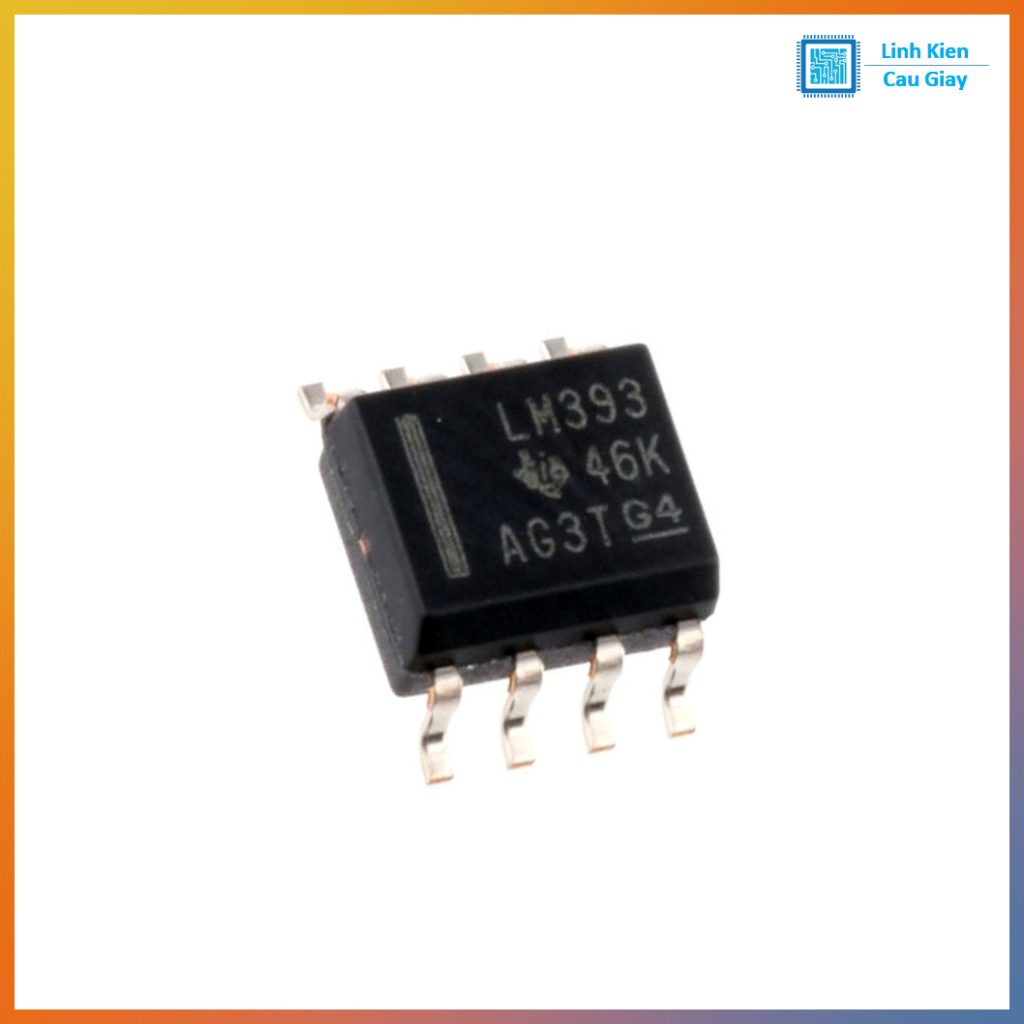

Linh kiện IC so sánh kép LM393 SOP-8

IC so sánh kép LM393 SOP-8 Mô tả sản phẩm LM393 SOP-8 là IC so sánh điện áp kép (Dual Voltage Comparator) tốc độ ổn định, tiêu thụ thấp, chuyên dùng để so sánh ngưỡng, tạo tín hiệu ON/OFF, chống nhiễu, tạo Schmitt trigger (khi hồi tiếp), phát hiện mức pin, báo đầy/thiếu, cảm biến ánh sáng/âm thanh/nhiệt… IC có 2 bộ so sánh độc lập trong cùng 1 chip, ngõ ra dạng open-collector nên dễ kéo lên 3.3V/5V/12V bằng điện trở pull-up, phù hợp cả mạch vi điều khiển. Đóng gói SOP-8 SMD gọn nhẹ, hay dùng trong các module cảm biến và mạch điều khiển. LM393 gồm 2 comparator độc lập, so sánh điện áp giữa chân (+) và (−). Khi đạt ngưỡng, ngõ ra chuyển trạng thái theo kiểu transistor kéo xuống GND (open-collector), vì vậy cần điện trở kéo lên (pull-up) để tạo mức HIGH. Nhờ open-collector, LM393 dễ giao tiếp nhiều mức logic khác nhau và có thể “wire-OR” (nối chung ngõ ra với pull-up) trong một số ứng dụng. Ứng dụng Mạch so sánh ngưỡng: báo mức pin thấp, báo quá áp/quá dòng (kết hợp shunt) Module cảm biến: cảm biến ánh sáng, âm thanh, rung, line tracking… (tạo tín hiệu DO) Tạo xung vuông từ tín hiệu analog, mạch dao động đơn giản Tạo Schmitt trigger bằng hồi tiếp để chống rung nhiễu ngõ vào Mạch điều khiển relay/driver theo ngưỡng cảm biến Sơ đồ chân Pin 1: OUT1 Pin 2: IN1− Pin 3: IN1+ Pin 4: GND (V−) Pin 5: IN2+ Pin 6: IN2− Pin 7: OUT2 Pin 8: VCC (V+) Lưu ý: OUT là open-collector → bắt buộc có pull-up lên mức điện áp bạn muốn đọc (3.3V/5V…). Thông số kĩ thuật Số kênh: 2 comparator Nguồn cấp: dùng được dải rộng (thường 2V đến 36V, hoặc ±1V đến ±18V tuỳ phiên bản) Ngõ ra: open-collector, kéo xuống GND Tương thích: dễ dùng với MCU 3.3V/5V qua pull-up Đóng gói: SOP-8 (SMD) Hướng dẫn sử dụng Cấp nguồn: VCC pin 8, GND pin 4; đặt tụ 100nF sát IC để chống nhiễu Kéo lên ngõ ra: OUT → điện trở 4.7k–10k lên 3.3V/5V (tuỳ tốc độ & dòng) Chọn ngưỡng: dùng cầu chia điện trở tạo Vref đưa vào chân (+) hoặc (−) Chống rung nhiễu: thêm hồi tiếp dương (1 điện trở từ OUT về chân (+)) để tạo hysteresis (Schmitt) Lưu ý quan trọng: LM393 không phải op-amp, không dùng để khuếch đại tuyến tính Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #LM393 #ICsoSánh #dualComparator #SOP8 #openCollector #linhKiệnĐiệnTử #linhKiệnCầuGiấy #cảmBiến #mạchNgưỡng #SchmittTrigger #điệnTửDIY #Arduino #STM32 #ESP32 #mạchĐiềuKhiển
