Linh kiện IC CD4511 IC giải mã BCD ra LED 7 đoạn

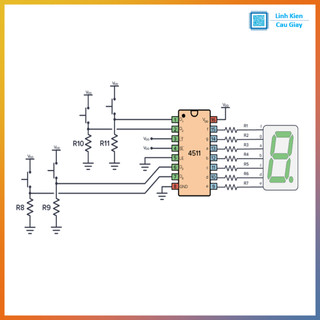

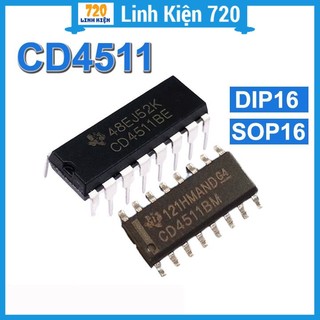

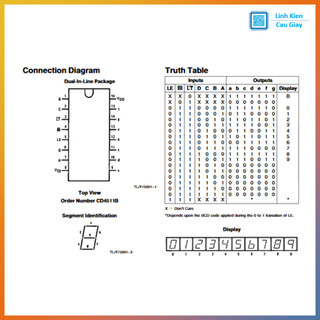

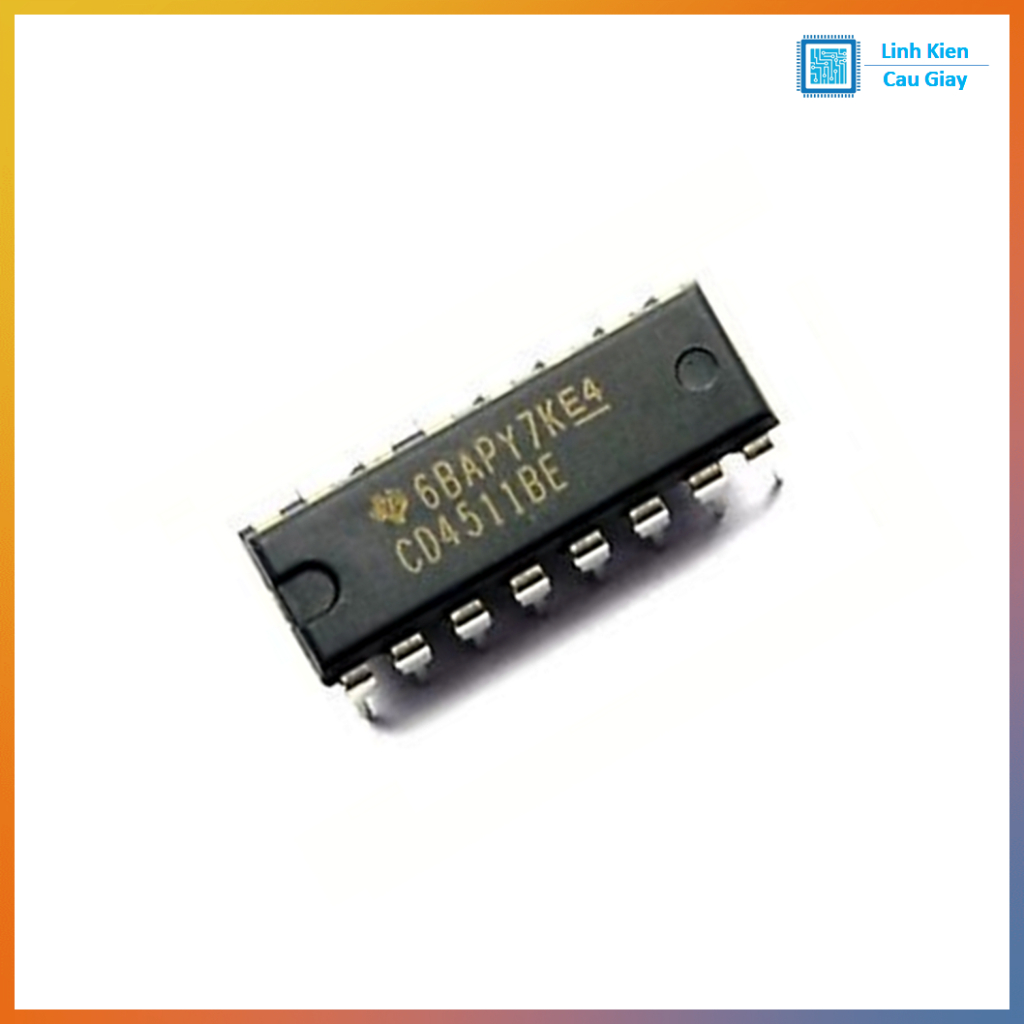

IC CD4511 – IC giải mã BCD ra LED 7 đoạn (Katot chung) có chốt (DIP16/SOP16) Mô tả sản phẩm IC CD4511 (CD4511B) là IC giải mã BCD ra LED 7 đoạn có chốt dữ liệu (latch), chuyên dùng để điều khiển LED 7 thanh Katot chung (Common Cathode). IC nhận 4 bit BCD (A, B, C, D) và xuất 7 tín hiệu a–g để hiển thị số 0–9; có thêm chân Lamp Test (LT) và Blanking (BL) giúp test/tắt hiển thị, cùng LE/Strobe để chốt dữ liệu hiển thị ổn định. Sản phẩm có 2 phân loại: chân cắm DIP16 (dễ lắp breadboard) và chân dán SOP16 (gọn, phù hợp PCB SMD). Chức năng chính: nhận BCD 4 bit và điều khiển 7 đoạn a–g để hiển thị số Có chốt dữ liệu (LE/Strobe) giúp giữ số hiển thị khi tín hiệu vào thay đổi Có LT (test sáng tất cả đoạn) và BL (tắt/blank hiển thị) hỗ trợ kiểm tra, tiết kiệm điện, điều chỉnh sáng bằng PWM Phân loại đóng gói: Chân cắm DIP16 (xuyên lỗ) Chân dán SOP16 (SMD) Ứng dụng Mạch hiển thị số dùng LED 7 đoạn 1 số / nhiều số (đồng hồ đếm, hiển thị điện áp, panel DIY) Chốt hiển thị ổn định cho mạch đo lường, bộ đếm xung Test LED 7 đoạn nhanh với LT/BL Sơ đồ chân Pin 1: B Pin 2: C Pin 3: LT (Lamp Test) Pin 4: BL (Blanking) Pin 5: LE/STROBE (Latch Enable) Pin 6: D Pin 7: A Pin 8: VSS (GND) Pin 9: e Pin 10: d Pin 11: c Pin 12: b Pin 13: a Pin 14: g Pin 15: f Pin 16: VDD (+Nguồn) Thông số kĩ thuật Loại IC: CMOS BCD to 7-segment latch/decoder/driver Số chân: 16 chân Nguồn hoạt động: khoảng 3V đến 18V (theo điều kiện hoạt động khuyến nghị)  Loại LED phù hợp: 7 đoạn Katot chung (Common Cathode)  Đóng gói: DIP16 (chân cắm), SOP16 (chân dán) Hướng dẫn sử dụng Bước 1: Cấp nguồn VDD (pin16) và GND VSS (pin8) Bước 2: Dùng LED 7 đoạn Katot chung: nối chân COM về GND; mỗi đoạn a–g đi qua điện trở hạn dòng rồi vào các chân a–g của IC Bước 3: Đặt BL ở mức “không blank” và LT ở mức “không test” để hiển thị bình thường (theo datasheet, LT/BL là ngõ vào tác động mức thấp)  Bước 4: Đưa BCD vào A,B,C,D để ra số 0–9; dùng LE/STROBE để chốt số khi cần Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ICCD4511 #CD4511B #ICgiảimãBCD #BCDra7đoạn #LED7đoạn #katotchung #DIP16 #SOP16 #linhkiệnđiệntử #điệntửDIY #mạchhiểnthị #giảimã7thanh
