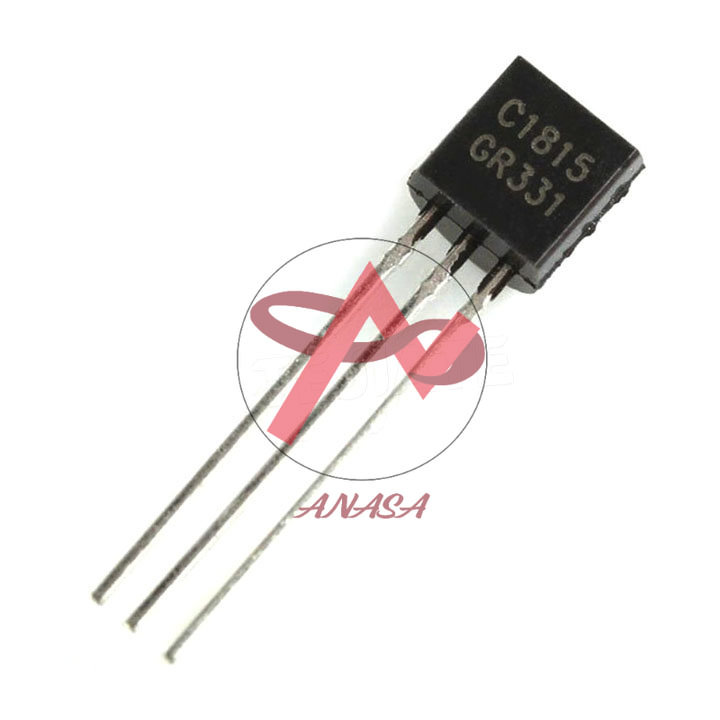

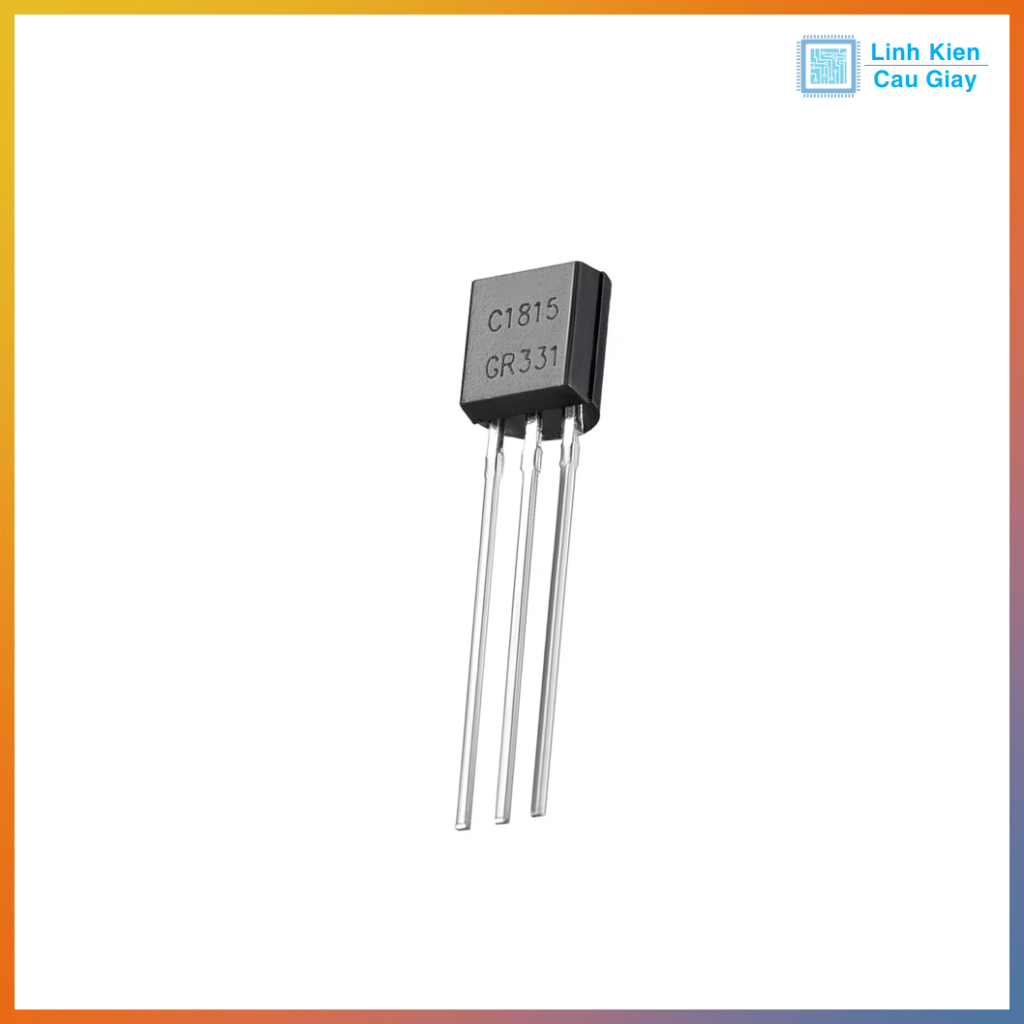

Linh kiện Transistor C1815 NPN TO-92 (SL 10c)

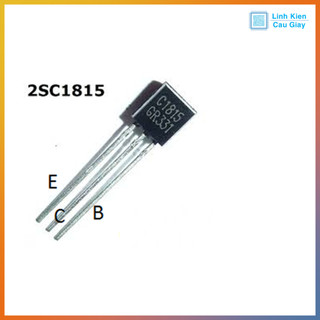

Transistor C1815 – NPN | TO-92 & SOT-23 Mô tả sản phẩm C1815 là transistor NPN công suất nhỏ, được sử dụng rộng rãi trong các mạch khuếch đại tín hiệu âm thanh, công tắc điều khiển, mạch logic, cảm biến... Với khả năng khuếch đại tốt, độ ồn thấp và kích thước nhỏ gọn, C1815 rất phổ biến trong các dự án điện tử dân dụng, công nghiệp và học tập. Sản phẩm có 2 loại: TO-92 (chân cắm): dễ hàn, phù hợp thử nghiệm trên breadboard. SOT-23 / SOP (chân dán): dạng SMD tiết kiệm không gian, phù hợp mạch in nhỏ. Ứng dụng Mạch khuếch đại âm thanh Mạch công tắc điều khiển tín hiệu (relay, LED…) Mạch dao động, mạch đếm xung Mạch logic đơn giản trong Arduino, ESP, STM32 Mạch cảm biến phát hiện vật, mạch giao tiếp RF Sơ đồ chân Sơ đồ chân (TO-92 – nhìn mặt chữ 1. Emitter (E) 2. Collector (C) 3. Base (B) Sơ đồ chân (SOT-23) 1. Base (B)   2. Emitter (E)   3. Collector (C) Thông số kĩ thuật Thông sốGiá trịLoại transistorNPNĐiện áp cực đại Vceo50VĐiện áp Collector-Base Vcbo60VĐiện áp Emitter-Base Vebo5VDòng Collector tối đa150mATản nhiệt công suất tối đa400mWHệ số khuếch đại dòng (hFE)70 ~ 700Nhiệt độ hoạt động-55°C đến +150°CKiểu đóng góiTO-92 (DIP), SOT-23 (SMD) Hướng dẫn sử dụng Kết nối chân Base (B) qua điện trở 1k – 10kΩ đến tín hiệu điều khiển. Chân Collector (C) nối với tải như relay, LED, buzzer… Chân Emitter (E) nối GND. Khi có tín hiệu ở chân Base → Transistor dẫn → dòng chạy từ C đến E. Dùng làm công tắc điều khiển relay, hoặc khuếch đại tín hiệu cảm biến yếu. ⚠️ Lưu ý khi sử dụng Không vượt quá dòng và điện áp tối đa. Cần điện trở giới hạn dòng ở chân Base. Nếu dùng dạng SOP/SMD → cần xác định kỹ sơ đồ chân theo datasheet. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #C1815 #TransistorC1815 #TransistorNPN #C1815TO92 #C1815SOP #TransistorSMD #LinhKienDienTu #DienTuDIY #TransistorArduino #TransistorRelay #ArduinoESPSTM32 .
