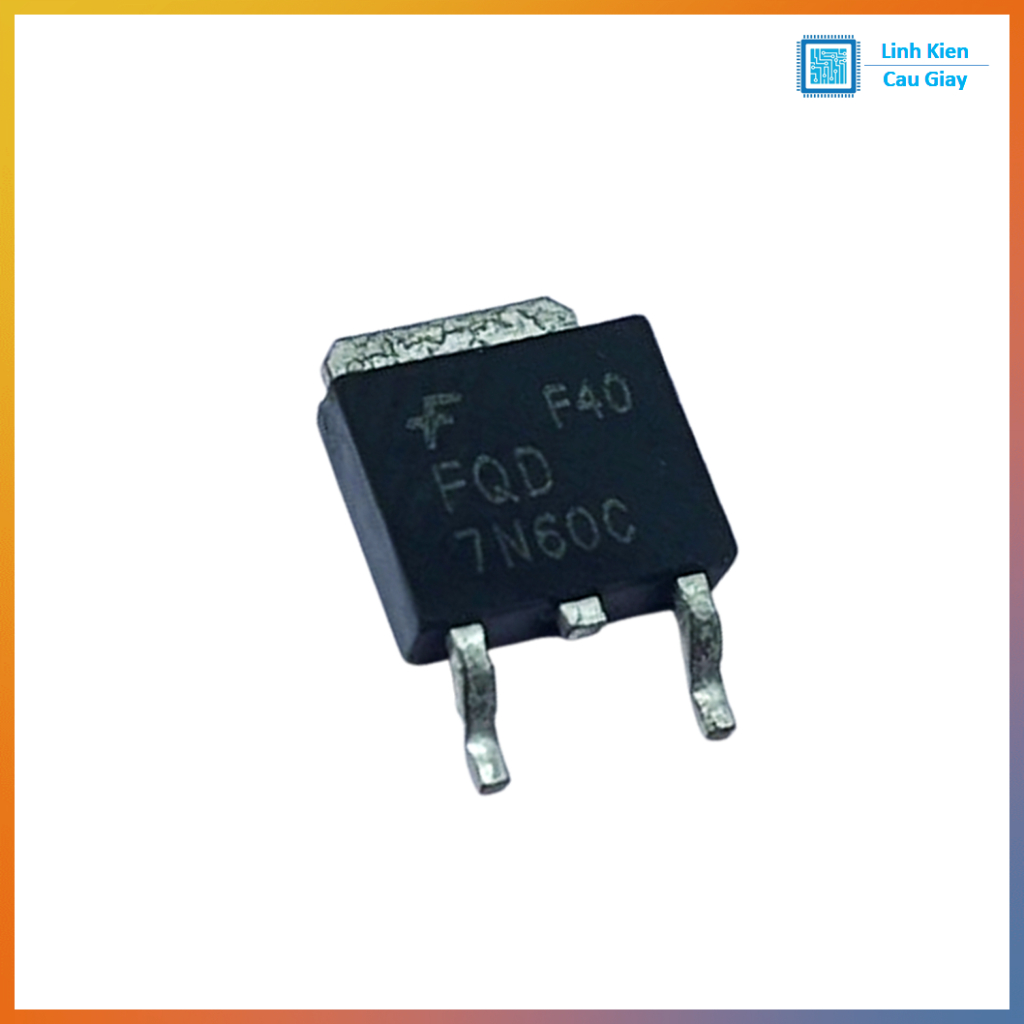

Linh kiện MOSFET 7N60 TO-252 600V kênh N

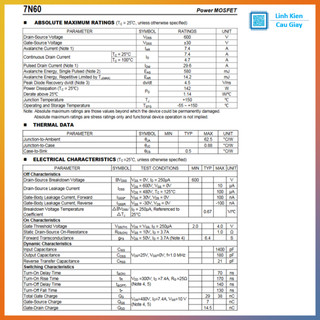

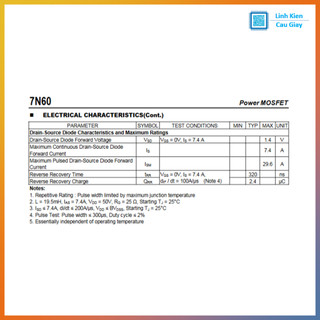

MOSFET kênh N 7N60 600V TO-252 (DPAK) dùng nguồn xung/driver LED Mô tả sản phẩm 7N60 TO-252 (DPAK) là MOSFET kênh N điện áp cao 600V chuyên dùng cho nguồn xung (SMPS), adapter/sạc, driver LED, mạch đóng cắt công suất. Dòng 7N60 thường có dòng Drain liên tục khoảng 7A (tuỳ hãng), khả năng chịu xung (avalanche) và đóng cắt nhanh, phù hợp các tầng công suất chạy điện áp cao. Dạng TO-252/SMD giúp mạch gọn, dễ tản nhiệt qua pad đồng lớn trên PCB. 7N60 là mã MOSFET phổ thông cho nhóm N-channel 600V; tuỳ nhà sản xuất mà RDS(on), tốc độ và thông số nhiệt có thể khác nhau, nhưng mục đích chính là đóng cắt tải điện áp cao trong mạch nguồn xung và chiếu sáng Ứng dụng Nguồn xung SMPS, adapter, sạc (tầng công suất sơ cấp/thứ cấp tuỳ topology)  Driver LED, mạch ballast/chiếu sáng, mạch công suất điện áp cao Mạch đóng cắt tải điện áp cao, inverter/UPS công suất nhỏ (tuỳ thiết kế) Sơ đồ chân Pin 1: Gate (G) Pin 2: Drain (D) (thường nối chung với tab tản nhiệt) Pin 3: Source (S) Thông số kĩ thuật VDS (Drain–Source): 600V  ID liên tục: thường khoảng 7A @Tc=25°C (tuỳ hãng/phiên bản)  VGS tối đa: hay gặp ±30V (tuỳ hãng)  RDS(on): dao động khá rộng theo công nghệ/hãng (có bản ~1.0Ω, có bản thấp hơn)  Đóng gói: TO-252 (DPAK) Hướng dẫn sử dụng Đây không phải MOSFET logic-level: muốn dẫn tốt và ít nóng, thường kích Gate đủ áp theo thiết kế driver (hay tham chiếu ở VGS=10V tuỳ datasheet của đúng hãng)  Bố trí PCB: đổ đồng lớn ở tab Drain để tản nhiệt, đường vòng dòng xung ngắn để giảm nhiễu và giảm nóng Tải cảm/biến áp: nên có snubber/TVS theo thiết kế nguồn xung để hạn chế xung áp làm hỏng MOSFET  Khi thay thế sửa chữa: kiểm đúng “marking” và đối chiếu datasheet vì 7N60 nhiều hãng, thông số có thể lệch nhau  Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #7N60 #MOSFET #MOSFETkênhN #TO252 #DPAK #600V #nguồnXung #SMPS #driverLED #đóngCắtCôngSuất #linhKiệnĐiệnTử #linhKiệnCầuGiấy #điệnTửDIY #sửaNguồn #mạchCôngSuất
