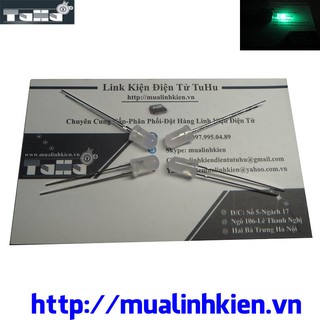

Led Trắng 5mm Đục ( 3000/ 10 led )

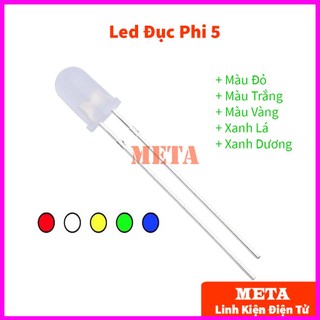

-Led hoạt động ở mức 1,8 đến 3V dòng 10 đến 20mA. -Nếu bạn lấy led ( thường loại 3V ) cắm vào nguồn 5V ===> led sẽ hỏng . -Nếu muốn tính điện trở hạn dòng cho led ( để nó không hỏng và hoạt động bình thường ở 5V ) thì : Giá trị điện trở nhỏ nhất : (5V - 3V ) / 20mA = 0,1 k ôm = 100 ôm. -Giá trị lớn nhất : (5V-1,8V)/10mA = 0,32 k ôm = 320 ôm . - Chọn giá trị điện trở nào dong dải 100 --> 320 ôm cũng được . Dòng và Điện Áp Cho Từng Màu Led Led đỏ: 1.63 < ΔV < 2.03 VDC. Dòng là 10mA Led Trắng: Điện áp hoạt động 3,3 VDC. Dòng là 10mA. Led Vàng: 2.10 <Δ V<2,18. Dòng là 10mA. Led Xanh Dương: 2.48 <Δ V<3,7. Dòng 10mA. Led Xanh Lá: 1.9 <Δ V<4,0. Dòng 10mA. Led Tím: 2.76 <Δ V<4,0. Dòng 10mA. Mạch mắc nối tiếp R_mathrm{td} = R_1 + R_2 + cdots + R_n This is a diagram of several resistors, connected end to end, with the same amount of current going through each. Cường độ dòng điện có giá trị như nhau tại mọi điểm: I=I¹=I² Hiệu điện thế giữa hai đầu đoạn mạch bằng tổng các hiệu điện thế trên mỗi đèn:U=U¹+U² Điện trở tương đương của đoạn mạch bằng tổng hai điện trở thành phần: Rtđ=R¹+R² Hiệu điện thế giữa hai đầu mỗi điện trở tỉ lệ thuận với điện trở đó: U¹/U²=R¹/R² Mạch mắc song song frac{1}{R_mathrm{td}} = frac{1}{R_1} + frac{1}{R_2} + cdots + frac{1}{R_n}.A diagram of several resistors, side by side, both leads of each connected to the same wires. Cường độ dòng điện chạy qua mạch chính bằng tổng cường độ dòng điện chạy qua các mạch rẽ: I=I¹+ I² Hiệu điện thế giữa hai đầu đoạn mạch song song bằng hiệu diện thế giữa hai đầu mỗi đoạn mạch rẽ: U=U¹=U² Điện trở tương đương có công thức: 1/Rtđ =1/R¹ +1/R² Điện trở tương đương khi chỉ có 2 điện trở được mắc song song: Rtd = R1.R2/(R1+R2) Cường độ dòng điện chạy qua mỗi điện trở tỉ lệ nghịch với điện trở đó:I1/I2=R2/R1 Ưu điểm: mỗi thiết bị điện hoạt động độc lập với nhau.
