[Rẻ vô địch] KIT Wifi R3 Atmega328 ESP8266 CH340

KIT Wifi R3 Atmega328 ESP8266 CH340

Mô tả sản phẩm

Mạch arduino uno tích hợp đầy đủ trên một bo mạch: Uno R3 ATmega 328 và WiFi ESP8266 với bộ nhớ 32Mb (MegaByte). Tất cả các module có thể làm việc cùng nhau hoặc riêng rẽ. Giải pháp tiện lợi cho việc phát triển các dự án mới yêu cầu Uno và WiFi.

Thông qua USB, bạn có thể cập nhật bản phác thảo và firmvare cho ATmega328 và cho ESP8266. Chuẩn giao tiếp USB CH340G, sử dụng bảng này rất đơn giản. Trên board có các DIP-switch, để kết nối các mô-đun. Ví dụ: tới USB và ATmega328, USB và ESP8266, ATmega328 và ESP8266.

DATASHEET:

Bảng thông số cấu hình Dip Switch:

Kết nối	NHÚNG
	1	2	3	4	5	6	7
ATmega328 <-> ESP8266	TRÊN	TRÊN	TẮT	TẮT	TẮT	TẮT	TẮT
USB <-> ATmega328	TẮT	TẮT	TRÊN	TRÊN	TẮT	TẮT	TẮT
USB <-> ESP8266 (Cập nhật chương trình cơ sở hoặc bản phác thảo)	TẮT	TẮT	TẮT	TẮT	TRÊN	TRÊN	TRÊN
USB <-> ESP8266 (giao tiếp)	TẮT	TẮT	TẮT	TẮT	TRÊN	TRÊN	TẮT
Tất cả độc lập	TẮT	TẮT	TẮT	TẮT	TẮT	TẮT	TẮT

Thông số kĩ thuật

• Ra chân đầy đủ ESP8266.
• Tích hợp Dip Switch cấu hình linh hoạt:
  • CH340G <-> ATmega328P (Nạp code cho ATmega328P qua cổng USB).
  • CH340G <-> ESP8266 (Nạp code cho ESP8266 qua cổng USB).
  • CH340G <-> ESP8266 (Kết nối ESP8266 với cổng USB máy tính (không nạp code)).
  • ESP8266 <-> ATmega328P (Kết nối ESP8266 và ATmega328P qua giao tiếp UART).
• Sử dụng cổng Micro USB nhỏ gọn.
• Vi điều kiển trung tâm: ATmega328P + ESP8266
• Điện áp sử dụng: 6~9VDC (thông số nhà Sản xuất lên đến 12VDC nhưng chỉ nên sử dụng 6~9VDC vì mạch sử dụng IC giảm áp tuyến tính, sẽ rất nóng khi cấp điện áp cao).
• Bộ nhớ Flash ESP8266: 32Mb (trên mạch in 8Mb không chính xác)
• Tích hợp mạch chuyển USB UART CH340G
• Chuẩn chân và cách sử dụng tương tự Arduino Uno.

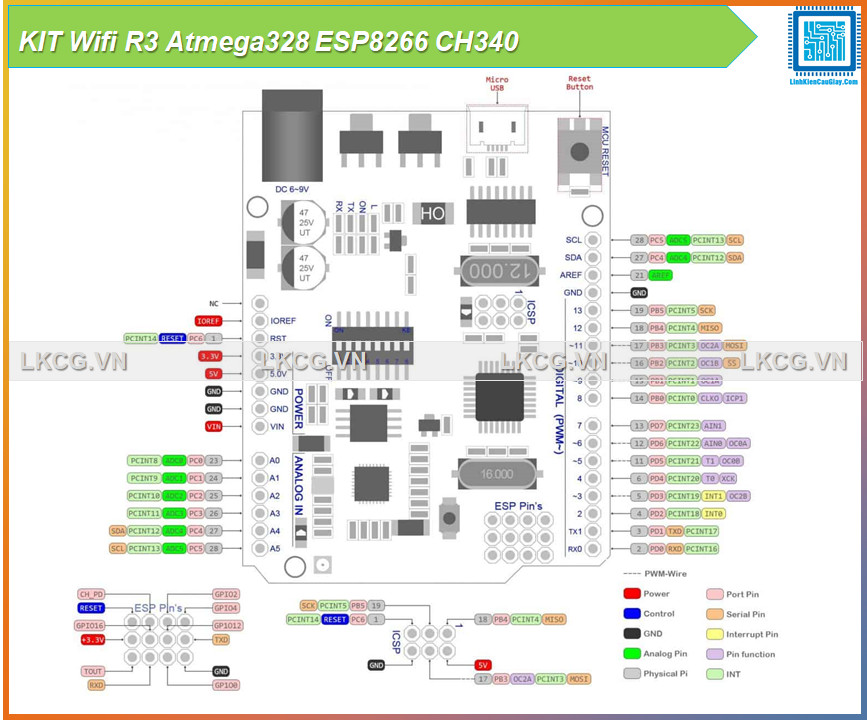

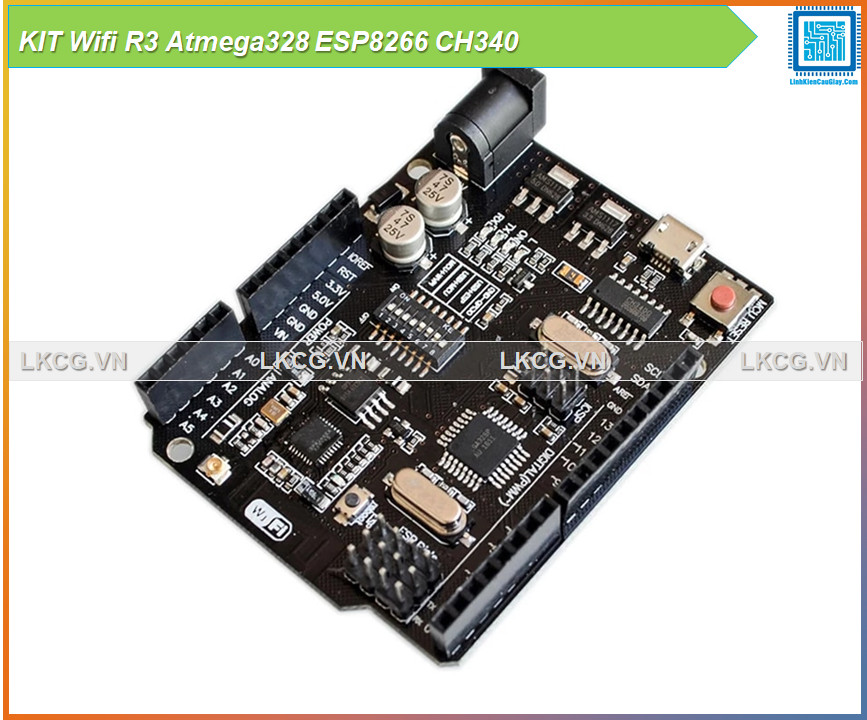

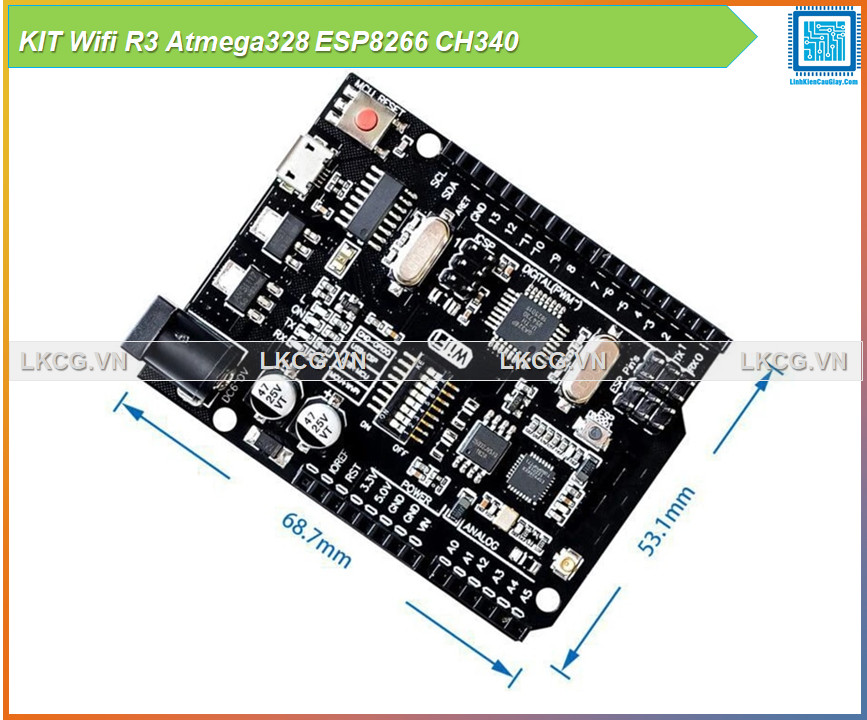

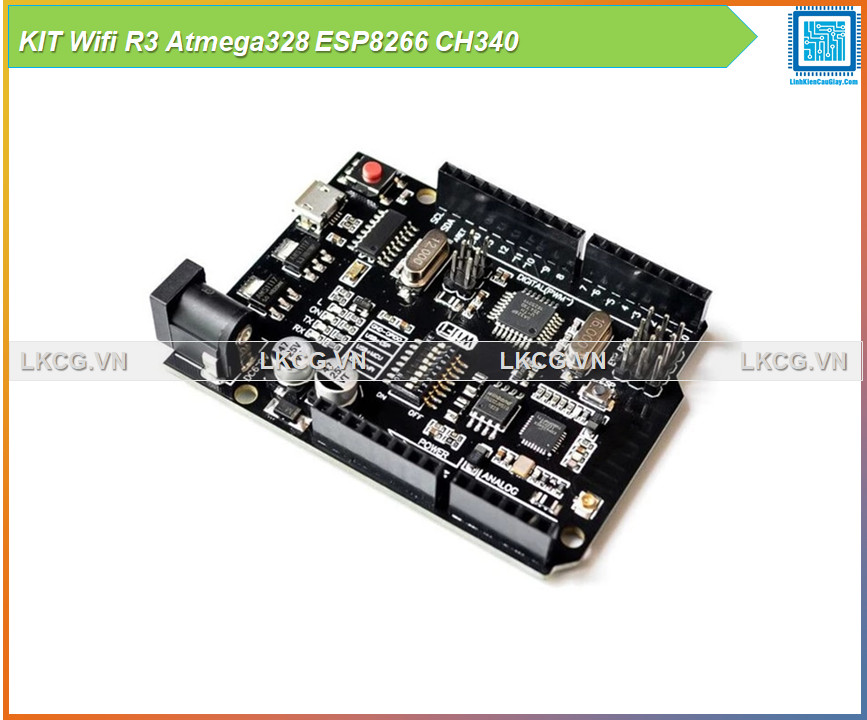

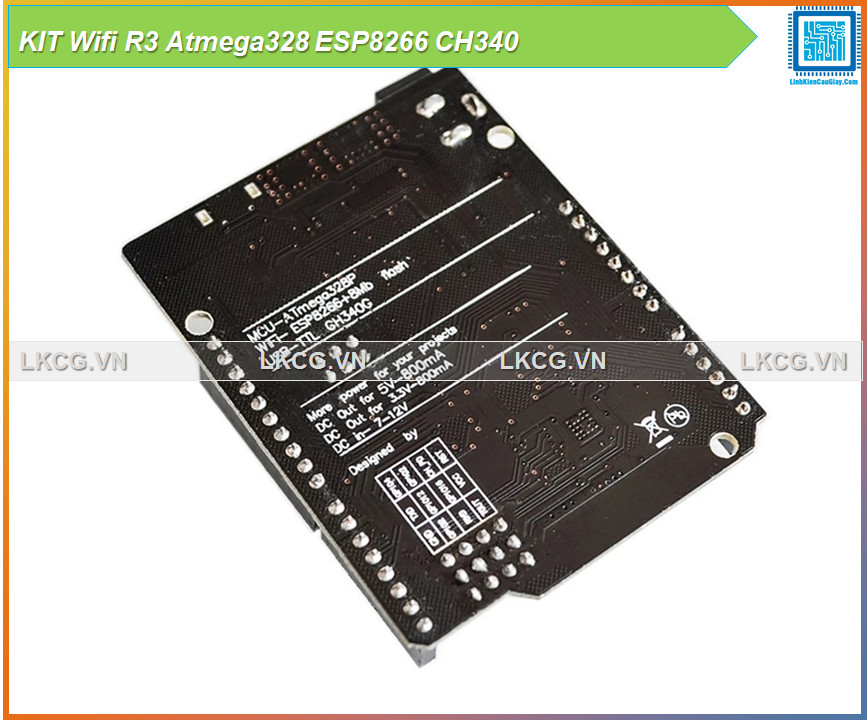

Hình ảnh - Hướng dẫn sử dụng

Thông tin của cửa hàng chịu trách nhiệm

- Hộ kinh doanh Linh Kiện Cầu Giấy

- Địa chỉ: Số 20 ngách 1 ngõ 46 Trần Quốc Hoàn, Cầu Giấy, Hà Nội

- Thông tin Giấy phép kinh doanh: 01G8031629

- Mã số thuế: 8336758297

Thông tin xuất xứ hàng hóa

- Hàng hóa tự gia công và lắp ráp tại Việt Nam .

- Hộ kinh doanh sản xuất Đông Xuyên nhỏ lẻ địa chỉ KCN Yên Phong 2, Đường tỉnh 295 đối diện KCN Yên Phong 2C, Bắc Ninh

Bảo hành

- Tất cả sản phẩm được đã được LKCG.VN kiểm tra và dãn tem trước khi gửi hàng

- Chính sách bảo hành sản phẩm của LKCG.VN được áp dụng: Tại đây

- Sản phẩm được kiểm tra khi quý khách yêu cầu.

1. Linh kiện IC, Chip bán dẫn, Linh kiện bán dẫn và Linh kiện điện tử nhỏ. Shop không bảo hành và đổi trả với bất cứ trường hợp nào.

2. Yêu cầu người mua cần phải có kiến thức về Kĩ thuật điện tử.

3. Nếu cần yêu cầu Kĩ thuật khách hàng liên hệ với shop trước khi mua

4. Quý khách lưu ý và cân nhắc trước khi mua.
