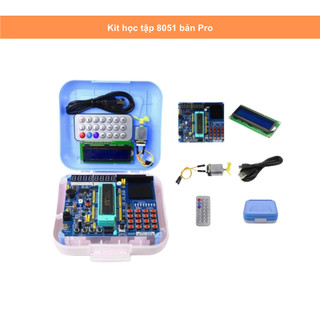

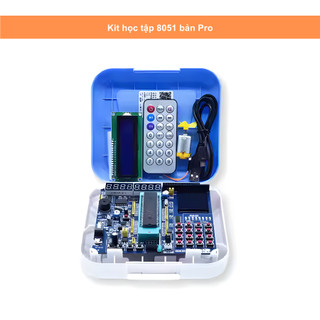

Kit học tập 8051 bản Pro ( BH 01 Tháng)

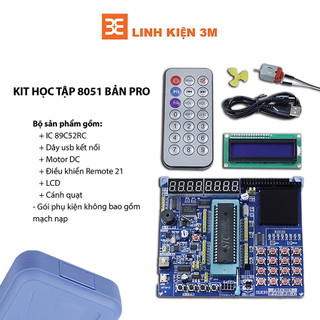

Kit Học Tập 8051 Bản Pro 8051 là vi điều khiển cơ bản nhất trong kỹ thuật vi xử lý dành cho người bắt đầu làm quen với lập trình vi điều khiển. Để dễ dàng trong việc sử dụng, học tập và tiết kiệm chi phí, KIT 8051 PRO tích hợp tất cả các chức năng cơ bản của vi điều khiển họ 8051 giúp người dùng nhanh chóng tiếp cận và sử dụng thành thạo.Ngoài ra chúng ta có thể mở rộng khả năng sử dụng nhờ kết nối với module bên ngoài. Thông Số Kỹ Thuật Kích thước hộp : 18x18x5 cm Trọng lượng: 400g Bộ sản phẩm gồm: đĩa hướng dẫn, dây usb kết nối, motor DC, bàn phím Remote 21, LCD. Gói phụ kiện không bao gồm mạch nạp Ứng Dụng Của Kit 8051 Pro 8 Led 7 thanh 0.56 – Quét LED theo phương pháp sử dụng 74HC138. Điều khiển động cơ bước và động cơ DC sử dụng IC ULN2003 để tải công suất Còi BUZZ không có IC giúp bạn có thể tạo ta tiếng kêu tùy ý. như phát một bản nhạc chẳng hạn 8 LED đơn được kết nối trực tiếp với IO của CHIP . 3 kênh ADC ( 1 cảm biến ánh sáng , 1 cảm biến nhiệt độ , 1 biến trở xuay trực tiếp ) và 1 kênh DAC Điều khiển , giao tiếp với thạnh ghi dịch 74HC595,giúp bạn mở rộng IO cho CHIP Điều khiển RELAY 5V. Giao tiếp với IC thời gian thực DS1302 . để làm đồng hồ thời gian thực , lịch vạn niên … Cổng USB để cấp nguồn , và giao tiếp USB _> COM khi bạn giao tiếp truyền thông nối tiếp RS232 4 phím bấm đơn,được nối với ngắt ngoài. giúp bạn học ngắt ngoài hiệu quả Giao tiếp với IC cảm biến nhiệt độ DS18B20. CHIP họ 8051. Có thể thay thế hoàn toàn linh động với kẹp ZIF40P Nạp trực tiếp qua dây USB Giao tiếp với mắt nhận hồng ngoại. làm việc với điều khiển từ xa Giao tiếp,hiển thị lên màn hinh GLCD 128×64. Làm việc với Ma trận phím 4×4 Các IO được nối ra ngoài giúp bạn giao tiếp,gỡ lỗi hiệu quả Màn hình màu TFT 220×176 pixel.hiển thị nhiều hơn, đẹp hơn (mua thêm) Giao tiếp với IC EEPROM 24C02 (IC nằm dười màn hình) Giao tiếp với IC giải mã 3_>8 (74LS138) Làm việc với IC 74HC573 Giao tiếp và hiển thị trên màn hình LCD 1602. Kit học tập 8051 bản Pro 3 Sơ Đồ Chân: Vcc: Cung cấp điện áp nguồn cho chip. Nguồn điện áp là +5V. GND: Nối đất XTAL1 và XTAL2 được nối tới bộ dao động thạch anh và đồng bộ ngoài. RST: Reset kết thúc mọi hoạt động, đồng nghĩa với hành động tái bật nguồn. Khi kích hoạt tái bật nguồn, mọi giá trị trên các thanh ghi đều biến mất. EA: External Access – chân truy cập ngoài cần phải nối với Vcc hoặc GND PSEN: Là chân đầu ra cho phép cất chương trình (Program Store Enable) trong hệ thống, chương trình được cất ở bộ nhớ ROM ngoài nhờ nối tới chân của OE của ROM. ALE: Là chân cho phép chốt địa chỉ, sử dụng để phân kênh địa chỉ và dữ liệu. Cài đặt driver và nạp code cho kit 8051 Pro Cài driver CH340: Cài phần mềm STC_ISP : Giao diện phần mềm Cắm dây cáp vào máy tính, máy sẽ nhận cổng COM USB_SERIAL CH340 như hình dưới. Chọn Open Code File để chọn file .hex để nạp. Nhấn Download/Program, sau đó nhấn nút nguồn POWER để nạp chươn
