Kit Arduino Uno R3 Chíp Cắm Atmega328P ( Tặng Cáp Kết Nối )

Kit Arduino R3 - Atmega328P

là mạch điện tử dùng để lập trình. Hiện dòng mạchArduino UNO này đã phát triển tới thế hệ thứ 3 (R3). Bạn sẽ bắt đầu đến với Arduino qua thứ này. Bạn có thể dùng Arduino Nano cũng được nhưng mình khuyên bạn nên dùng cái này.

Ứng dụng của KIT ARDUINO UNO R3

Arduino hiện nay đã trở thành nền tảng mà mọi thiết bị phần cứng đều được làm sẵn và chuẩn hóa. Cho phép người dùng chỉ việc chọn những thứ mình cần, sau đó lắp ráp lại là có thể chạy được. Kit Arduino UNO R3 có sử dụng 3 vi điều khiển họ 8bit AVR là: ATmega8, ATmega168, ATmega328. “Bộ não” này có thể xử lí hầu hết những tác vụ đơn giản như điều khiển đèn LED cho nhấp nháy, xử lý các tín hiệu cho xe điều khiển từ xa, thiết kế một trạm đo nhiệt độ - độ ẩm và sau đó hiển thị lên màn hình LCD,…

Nếu bạn muốn làm xe điều khiển từ xa ? Arduino cung cấp cho bạn module điều khiển động cơ có sẵn, mạch thu phát sóng không dây có sẵn, mạch điều khiển có sẵn,… Bạn sẽ không cần phải động não để thiết kế mạch điện cho chiếc xe bởi đơn giản là mọi thứ đều có sẵn.

Thông Số Kỹ Thuật:

• Vi điều khiển: AT mega 328 họ 8 bit
• Điện áp hoạt động: 5V DC chỉ được cấp qua cổng USB
• Tần số hoạt động: 16 MHz
• Dòng điện tiêu thụ: Khoảng 30 mA
• Điện áp vào khuyên dùng: 7 - 12 DC
• Điện áp vào giới hạn: 6 - 20 DC

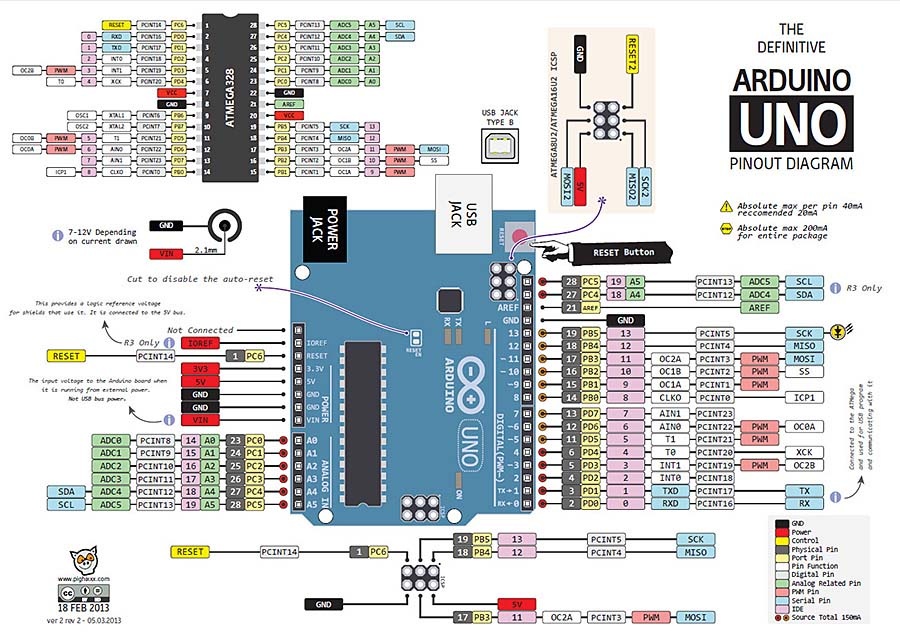

• Số chân Digital I/O: 14 (6 chân hardware PWM)
• Số chân Analog: 6 chân (độ phân giải 10 bit)
• Dòng tối đa trên mỗi chân I/O: 30 mA
• Dòng ra tối đa (5V): 500 mA
• Dòng ra tối đa (3.3 V): 50 mA
• Bộ nhớ Flash: 32 KB (ATmega328) với 0.5KB dùng bởi bootloade
• SRAM: 2 KB (ATmega328)
• EEPROM: 1 KB (ATmega328)

Kit Arduino uno R3 có thể kết nối với những gì ?

Một hệ thống Arduino chuẩn có thể cung cấp cho bạn rất nhiều sự tương tác thú vị với môi trường xung quanh. Chẳng hạn như:- Hệ thống cảm biến vô số các chủng loại như: Đo đạc nhiệt độ, độ ẩm, gia tốc, vận tốc của vật, cường độ ánh sáng, màu sắc của vật thể, lưu lượng nước hay cả những phát hiện chuyển động, phát hiện kim loại, khí độc,...- Kit Arduino uno R3 dễ dàng thiết bị hiển thị như màn hình LCD, đèn LED,...- Các module chức năng (shield) sẽ hỗ trợ kết nối có dây với những thiết bị khác hoặc thực hiện tốt các kết nối không dây thông dụng như: 3G, GPRS, Wifi, Bluetooth, 315/433Mhz, 2.4Ghz,...- Định vị GPS, nhắn tin SMS,… và rất nhiều những tương tác khác mà Kit Arduino uno R3 có thể thực hiện được.

Một số lưu ý khi sử dụng Kit Arduino uno R3

- Kit Arduino UNO R3 có thể được cấp nguồn 5V thông qua cổng USB hoặc cấp nguồn ngoài với điện áp khuyên dùng là 7-12V DC và giới hạn là 6-20V. Thông thường thì cấp nguồn bằng pin vuông 9V sẽ là hợp lí nhất trong trường hợp bạn không có sẵn nguồn từ cổng USB. Nếu cấp nguồn vượt quá ngưỡng giới hạn này, bạn sẽ rất nhanh làm hỏng Arduino UNO.-Các chân 3.3V và 5V trên Arduino là các chân cấp nguồn ra cho thiết bị khác, chứ không phải là các chân cấp nguồn vào. Do vậy, việc cấp nguồn sai vị trí có thể làm hỏng board…
