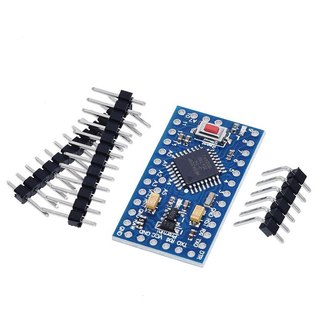

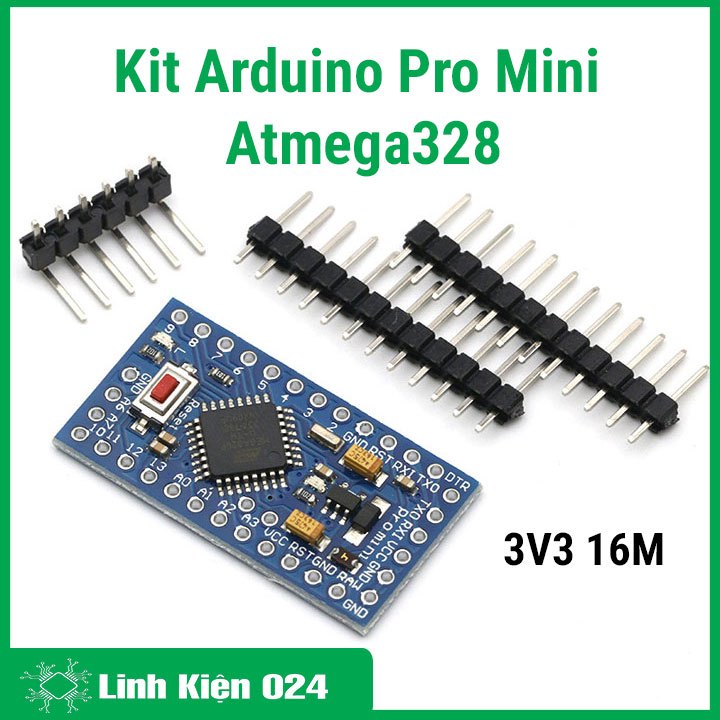

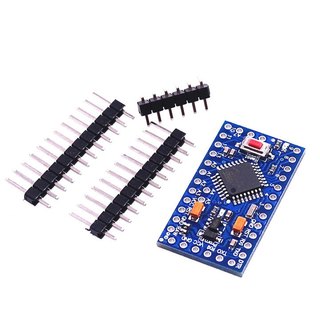

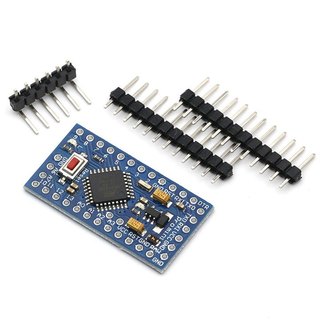

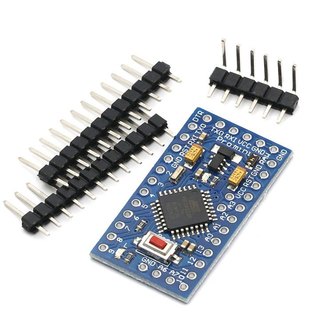

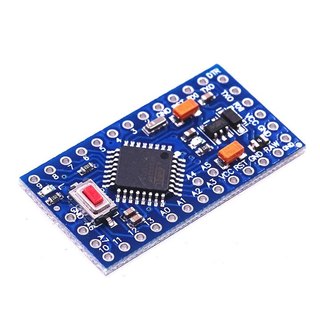

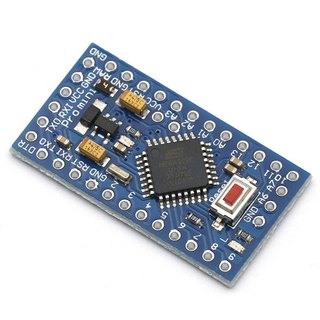

Kit Arduino Pro Mini Atmega328 3V3 16M (BH 06 Tháng)

KIT ARDUINO PRO MINI ATMEGA328 3V3 16M Arduino Pro Mini Atmega328 3V3 là phiên bản nhỏ gọn nhất trong các dòng Arduino nhưng vẫn giữ được đầy đủ tính năng tương đương với Arduino Uno/Nano do cùng sử dụng Vi điều khiển chính là ATmega328P. Với thiết kế nhỏ gọn và giá thành phải chăng, Arduino Pro Mini là sự lựa chọn tối ưu cho vô số các ứng dụng khác nhau. Rất thích hợp cho các dự án cần tiết kiệm chi phí cũng như diện tích mạch. KIT ARDUINO PRO MINI ATMEGA328 3V3 16M Thông số kỹ thuật: ATmega328-AU Nguồn vào đề nghị : 6-9V Dòng tối đa chân 5V : 500mA Dòng tối đa chân 3.3V : 50mA Dòng tối đa chân I/O : 40mA 14 chân Digital I/O(6 chân PWM) 8 chân Analog Inputs 32k Flash Memory 16Mhz Clock Speed KIT ARDUINO PRO MINI Hướng dẫn sử dụng Khi chúng ta cần nạp code cho board chỉ cần sử dụngBoard USB to serial UART để nạp cho board Arduino Pro Mini và sau khi nạp xong chúng ta có thể rút board nạp ra và cấp nguồn cho board tự hoạt động độc lập. Cách kết nối board Arduino Pro Mini với Board USB to serial UART : Aruino Pro mini USB to serial UART Khi sử dụng nguồn ngoài chúng ta sẽ cấp nguồn 6V – 9V vào chân “RAW” để cấp nguồn nuôi cho board, chú ý là chân “RAW” chứ không phải là chân “VCC” vì chân VCC chính là ngõ vào hoặc ra điện áp 5V của mạch, nếu chúng ta cấp nhầm nguồn > 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên board. Cũng như board Arduino Nano, board Arduino Pro Mini cũng có thêm 2 chân Analog là A6 và A7 giúp tăng số chân đọc Analog cho các ứng dụng cần đến nhiều chân Analog. ATMEGA328 3V3 16M -Nạp chương trình cho Arduino Pro Mini không có mạch nạp phải làm sao?! Pro mini không có sẵn chức năng giao tiếp qua cổng USB, có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như: Arduino Mega 2560, Arduino Uno R3, Arduino Nano. v.v Nếu bạn cần 1 board arduino kích thước nhỏ, có sẵn cổng USB để kết nối với máy tính thì Arduino Nano. Tuy nhiên bạn có thể dễ dàng sử dụng board Arduino Uno R3 sẵn có của mình để lập trình cho Arduino Pro Mini khi không có mạch nạp, hay cần tiết kiệm chi phí "em yêu khoa học" Cách làm như sau: B1. Tháo chip ATmega328 trên board Arduino Uno R3 ra. B2. Gắn chân theo sơ đồ sau: *Arduino Pro Mini_*_ Arduino Uno R3* +RST---------------------> RESET +Vcc --------------------->5V +Gnd -------------------->Gnd +Tx ---------------------->Tx +Rx ---------------------->Rx B3. Cắm Arduino Uno R3 vào cổng USB trên máy tính. Nếu lần đầu sử dụng Arduino Pro Mini, bạn sẽ thấy LED trên Arduino Pro Mini nhấp nháy. 3.1. Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328 3.2. Chọn cổng COM thích hợp. KIT ARDUINOATMEGA328 #kit #arduinopro #arduinopromini #arduinoproatmega328 #arduinopro16m #linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong : ============
