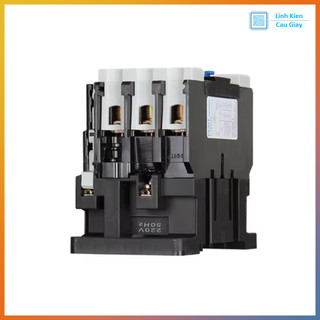

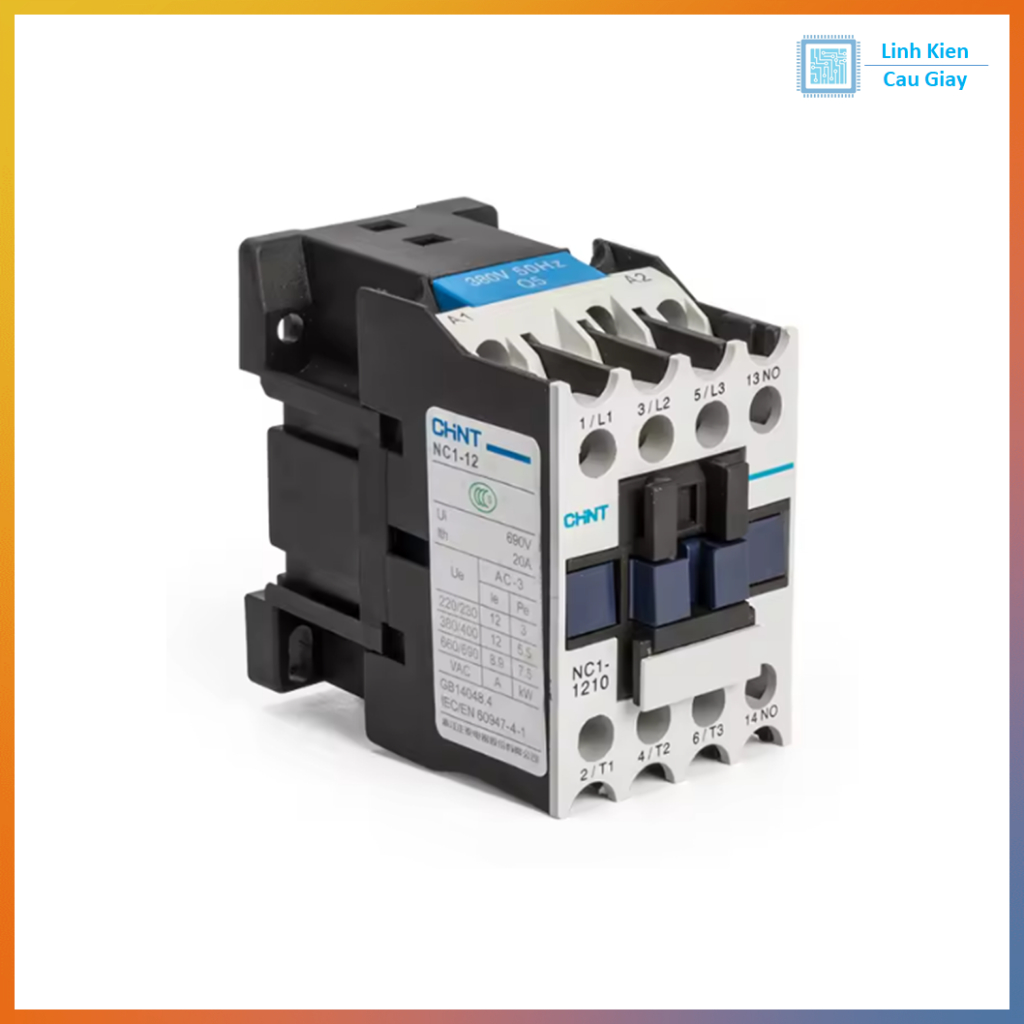

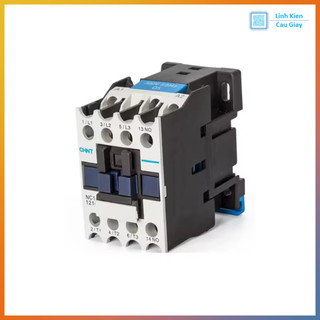

Contactor CHINT CJX2 cuộn hút 220V (12A/18A/32A)

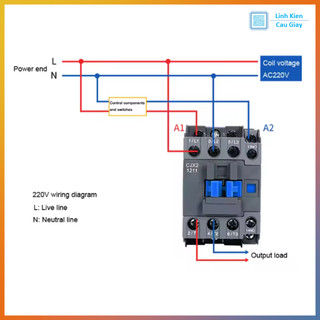

Contactor CHINT CJX2 cuộn hút 220V (12A/18A/32A) Mô tả sản phẩm CHINT CJX2 AC Contactor cuộn hút 220V (khởi động từ/công tắc tơ) là thiết bị đóng cắt điện 3 pha dùng cho mạch AC 50/60Hz, chuyên để đóng/ngắt từ xa, đóng cắt tải và khởi động – điều khiển động cơ thường xuyên. Dòng CJX2 dùng cho hệ thống điện đến 690V (tùy ứng dụng) và có thể kết hợp rơ-le nhiệt để tạo bộ khởi động từ bảo vệ quá tải.  Phân loại phổ biến theo dòng định mức: 12A / 18A / 32A phù hợp tủ điện bơm, quạt, máy nén, băng tải, chiếu sáng công suất lớn, hệ thống tự động hóa Contactor CHINT CJX2 dùng để đóng cắt mạch lực 3 pha bằng tín hiệu điều khiển qua cuộn hút 220VAC (A1–A2). Khi cấp điện cuộn hút, tiếp điểm chính đóng, cấp nguồn cho tải; khi ngắt cuộn hút, tiếp điểm nhả. Có thể ghép rơ-le nhiệt để bảo vệ quá tải động cơ. Ứng dụng Tủ điện điều khiển động cơ 1 pha/3 pha: bơm nước, quạt, máy nén, băng tải Tủ ATS/điều khiển nguồn, đóng cắt tải từ xa Hệ thống chiếu sáng công suất lớn, điện trở gia nhiệt Tự động hóa: PLC/timer/cảm biến điều khiển đóng cắt qua cuộn hút Sơ đồ chân Mạch lực (3P) Nguồn vào: 1/L1, 3/L2, 5/L3 Ra tải: 2/T1, 4/T2, 6/T3 Cuộn hút điều khiển A1 – A2: cấp 220VAC để hút contactor Thông số kĩ thuật Dòng sản phẩm: CHINT CJX2 (AC Contactor)  Cuộn hút (coil): 220V AC, 50/60Hz Điện áp làm việc mạch AC: dùng cho hệ AC 50/60Hz, ứng dụng đến 690V (tùy cấu hình/hệ thống)  Phân loại dòng định mức 12A: thường gặp mã CJX2-1210, coil 220VAC  18A: thường gặp mã CJX2-1810, coil 220VAC  32A: thường gặp mã CJX2-3210, coil 220VAC  Hướng dẫn sử dụng Chọn đúng phân loại 12A/18A/32A theo tải (nên chừa dự phòng dòng) Đấu mạch lực đúng cọc L1-L2-L3 vào, T1-T2-T3 ra tải  Điều khiển: cấp 220VAC vào A1-A2 qua nút nhấn START/STOP, timer hoặc relay trung gian/PLC (nếu PLC ngõ ra nhỏ)  Nếu chạy động cơ: nên kết hợp rơ-le nhiệt để chống quá tải theo khuyến nghị ứng dụng khởi động từ Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #KhởiĐộngTừ #CôngTắcTơ #Contactor #CHINT #CJX2 #CuộnHút220V #TủĐiện #TựĐộngHóa #ĐiềuKhiểnĐộngCơ #ĐóngCắtTải #BơmNước #QuạtCôngNghiệp #ĐiệnCôngNghiệp
